Опори для труб - види і характеристики

Вийдіть і подивіться на трубопроводи, які вас оточують. Важко не помітити, що вони обов'язково підтримуються якимись опорами над землею або на землі. Завдяки цьому вдається поєднати елементи між собою в систему, що має велику протяжність.

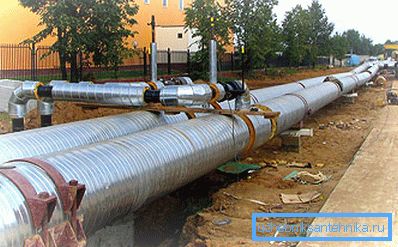

Сьогодні стаття буде присвячена саме цій темі, де ми розглянемо нерухомі і ковзаючі опори для труб в ППУ ізоляції.

теоретичні знання

При прокладанні подібних мереж особливу роль прийнято віддавати сполукам, які можуть втратити свою надійність, що відразу передасться всієї конструкції, якщо не дбати про її жорсткому закріпленні.

Виділимо основні чинники, що впливають на міцність системи:

• клімат;
• маса конструкції;
• зовнішні вібрації.

У той же час опори дають можливість зменшити їх негативний вплив.

Зазвичай їх можна зустріти при організації систем:

• транспортування нафти і газу;
• технологічного значення;
• на атомних і теплових електростанціях;
• для інженерних конструкцій.

особливості монтажу

При розробці подібних споруд беруть до уваги стандартні діаметри трубопроводів, які відповідно до Держстандарту можуть бути 18-1620 мм. Виготовляють опори зазвичай з металу, а монтаж нерідко викликає складності.

Порада: краще надайте таку роботу фахівцям. В іншому випадку можуть виникнути неприємні наслідки через неправильний розрахунок елементів конструкції, які постійно перебувають під великим навантаженням від системи і рідини, що циркулює в ній.

Технології монтажу можуть бути різними, але виділяють дві основні:

• за допомогою хомутів;
• з використанням зварювального обладнання.

У будь-якому випадку тип металу для опор залежить від його характеристик, при цьому головним вважається його можливість витримувати високі навантаження.

Порада: між конструкціями відстань розраховується виходячи від діаметра труб, речовини, що транспортується по ним, технології монтажу.

види

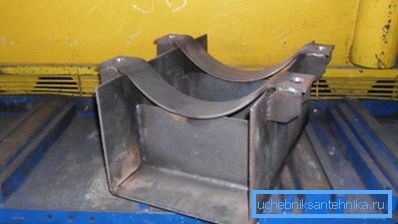

Розрізняють два основних типи опор для трубопроводів - рухливі (ковзаючі) і нерухомі. При виборі враховують умови їх роботи і експлуатацію системи.

Класифікація

Також опори можна класифікувати виходячи від їх конструкційні особливості і технології монтажу.

Розрізняють такі варіанти конструкцій:

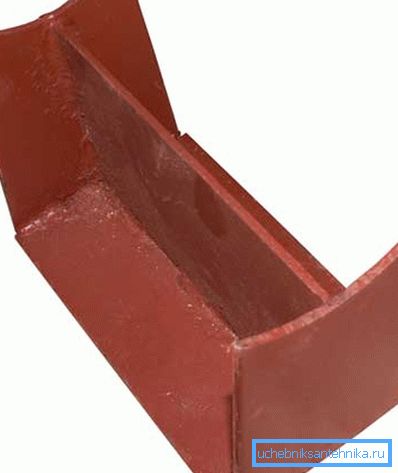

1. Корпусні приварні, перевага яких проста установка і демократична ціна. Їх використовують для сталевих конструкцій, відрізняються різноманітністю технологічних рішень.

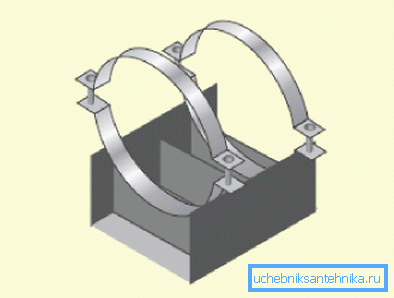

1. Корпусні хомутові можуть мати хомут круглого і плоского типу (використовуються тільки для стали). Перші крім сталевих можуть використовуватися і для конструкцій попередньоізольовані типу. До такого виду відносять і бугельні конструкції, де немає ребер жорсткості.
2. Безкорпусні або звичайні хомути. Нерухомі варіанти з'єднуються з основою завдяки зварюванні, рухливі забезпечують вільне переміщення. Їх також називають хомутові напрямні.
3. Крутовигнуті відводи, які монтується під вигин потрібної конструкції. Використовують для кріплень різного устаткування.
4. Щитові потрібні для надійного кріплення вертикальних ділянок, їх встановлюють за допомогою зварювання. Досить часто монтуються при проході конструкцій крізь стіну. Їх відносять до нерухомого типу виробів.

За винятком останнього варіанту, всі інші опори можуть бути рухомими і нерухомими.

Опора для труб з поліпропілену

Для робіт з такими виробами необхідно використовувати спеціальні пристосування, які можуть бути:

• звичайними (стандартні);
• з затискачем;
• з ремінцем;
• подвійними.

Фактично промислові підприємства готові запропонувати покупцям широкий асортимент подібної продукції, який задовольнить основні запити.

Така опора являє собою хомут або кільце на підставці з поліпропілену сірого або білого. Може бути закритого або відкритого типу. В основному нерухома опора для поліпропіленових труб використовується для їх утримання при виготовленні системи опалення, підведення ХВП і ГВП. Встановлюється опора на стіни з різних матеріалів, конструкція міцна і довговічна.

Інструкція по застосуванню проста - спочатку її кріплять своїми руками до поверхні саморезом або чимось подібним, потім в неї встановлюють трубу. За правилами їх слід ставити через кожен метр або згідно з технологічною необхідності, що безпосередньо залежить від температури робочого середовища.

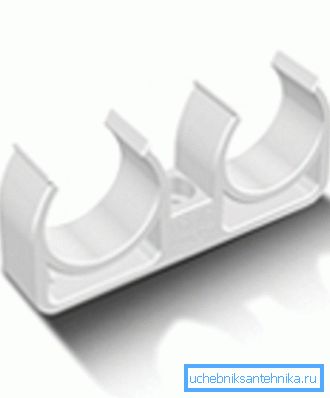

Випускаються опори різних видів і діаметрів. Варіанти з затискачем або ремінцем більш надійніше утримують трубопровід, подвійний тип дозволяє закріпити дві труби одного діаметру.

висновок

У статті були розглянуті різні опори для труб, які можуть бути рухомими і нерухомими. З їх допомогою вдається не тільки знизити залежність систем від зовнішнього впливу, але і полегшити монтаж (дізнайтеся тут, як побудувати димохід для газового котла).

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
