Опори для трубопроводів - види і особливості

06-04-2018
Труби

Опори є необхідним елементом трубопровідних систем. Справа в тому, що навіть найякісніше з'єднання труб дуже швидко прийде в непридатність, якщо конструкція не буде надійно закріплена. Далі ми розглянемо, які існують види цих виробів, чим відрізняються ковзаючі опори для трубопроводів від нерухомих, і в яких випадках вони застосовуються.

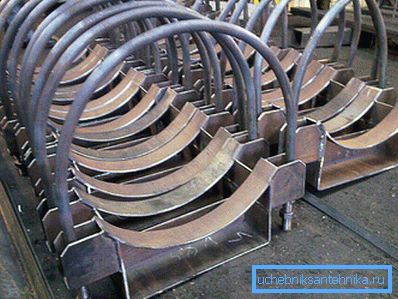

Призначені для трубопроводу хомутові опори

Загальні відомості

Надійність трубопроводу залежить від багатьох факторів, таких як:

  • Клімат, в якому експлуатується система;
  • Вага системи;
  • Зовнішні вібрації і багато іншого.

Опори застосовують, щоб знизити негативний вплив більшості цих факторів.

Найчастіше вони використовуються в наступних галузях:

  • Атомні і теплові електростанції;
  • Магістралі транспортування нафти і газу;
  • Системи технологічного значення;
  • Всілякі інженерні конструкції.

За ГОСТом 36 146 88 діаметр вироби може становити від 18 до 1620 мм. Тип металу для них підбирається в залежності від характеристик магістралі і самого виробу.

Найголовніша вимога до матеріалу - здатність витримувати великі навантаження.

рухливі опори

Різновиди за типом дії

Всі існуючі види опор поділяються на два види - рухомі і нерухомі. Вибір типу деталі залежить від умов експлуатацій магістралі і її типу. Далі детальніше ознайомимося з особливостями обох видів (читайте також статтю вальцювання труб: технологія і спеціальний інструмент).

рухливі

Дані елементи застосовують для організації наземних і надземних систем. Між ними і трубами розташовуються спеціальні компенсатори.

Основні їх функції полягають в наступних моментах:

  • Зниженні впливу нестійкого температурного режиму на труби;
  • Зменшенні різного роду вібрацій;
  • Зниженні впливу перепадів тиску всередині труб.

Найчастіше ці деталі використовують в північних регіонах, для яких характерні різкі перепади температур. Головною особливістю рухливих елементів є те, що вони здатні приймати на себе тільки вертикальні навантаження, але водночас не перешкоджають горизонтальному зсуву труб, які відбуваються в результаті температурних розширень.

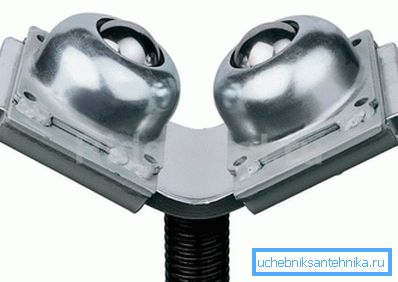

кулькова система

Рухомі деталі бувають декількох типів:

Хомутове і ковзаючі Застосовуються для систем, схильних до деформації в результаті температурного впливу.
кулькові Встановлюються на поворотах магістралей, так як забезпечують вільне його переміщення.
пружинні Призначені для захисту магістралей від вібрацій.

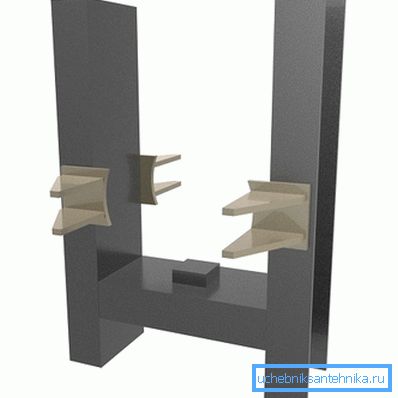

Нерухома система фіксації труб

нерухомі

Можуть використовуватися як при прокладанні наземних, так і підземних трубопроводів. Як не складно здогадатися з назви, вони фіксують труби як у вертикальному, так і горизонтальному положенні.

Класифікація по конструкційним особливостям

Залежно від технології монтажу і конструкційних особливостей, що розглядаються деталі класифікуються на:

  • Приварні корпусні;
  • Хомутове корпусні;
  • Безкорпусні;
  • щитові;
  • Конструкції крутовигнутих відводів.

Далі детальніше ознайомимося з усіма їх видами.

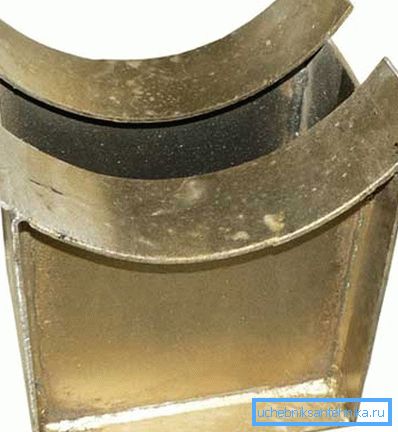

На фото - приварна опора

приварні

Приварні вироби відрізняються різноманітністю видів. Вони бувають рухливими і нерухомими.

До їх достоїнств відноситься:

  • Невисока ціна;
  • Простота монтажу;
  • Надійність.

Зверніть увагу! Приварні деталі застосовуються виключно для магістралей зі сталі.

корпусні хомутові

Ці вироби так само можуть бути рухомими і нерухомими.

Вони поділяються на два види:

  • З хомутом круглого типу - дозволяється застосовувати як для сталевих систем, так і для деяких інших видів магістралей.
  • З хомутом плоского типу - застосовують тільки для магістралец зі сталі.

Зверніть увагу! До корпусним хомутовим виробів відносяться і бугельні системи, які відрізняються наявністю ребер жорсткості.

Безкорпусні

По суті, дані вироби уявляю собою звичайні хомути. Вони так само бувають рухливими і нерухомими. Якщо перші забезпечують вільне переміщення труб, в результаті чого їх ще називають Хомутова напрямними, то другі ж кріпляться до основи за допомогою зварювання.

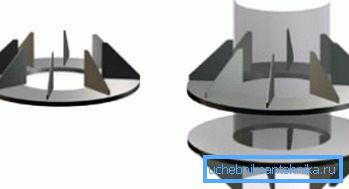

щитові опори

щитові

Нерухомі щитові опори використовують для фіксації вертикальних ділянок. Їх установку здійснюють шляхом зварювання. Найчастіше їх використовують при проходженні труби крізь стіну.

Конструкції крутовигнутих відводів

Дана деталь встановлюється під вигин конструкції. Її конструкція може бути як рухомий, так і нерухомої. Треба сказати, що ці вироби застосовують не тільки для магістралей, а й кріплення всілякого обладнання.

особливості монтажу

В першу чергу треба сказати, що правильно встановити опори досить складно, тому краще не займатися цією операцією своїми руками, а довірити її фахівцям. Справа в тому, що при порушенні технології монтажу, наслідки можуть бути самими неприємними, так як на ці елементи піддаються великим навантаженням від самого трубопроводу і протікають в ньому рідин.

Відстань між цими деталями залежить від діаметра труб, а також типу рідини, що транспортується і технології монтажу вироби. Дане відстань так само є важливим параметром, від якого може залежати довговічність трубопроводу, тому визначати його повинні професіонали.

Ось, мабуть, і всі основні моменти, які можна сказати про особливості даних деталей трубопроводів.

висновок

Опори, призначені для трубопроводів, бувають самих різних конструкцій, тому вибір залежить від ряду факторів. Однак, для забезпечення належного функціонування конструкції, повинна бути не тільки правильно підібрана деталь в тому чи іншому випадку, а й дотримана інструкція по її монтажу (див.також статтю Суцільнотягнені труба: область застосування і процес виготовлення).

З відео в цій статті можна отримати додаткову інформацію з даної теми.
