Основні види водопровідних труб: розбираємося в технічних

Організація будь-якого водопроводу в приватному будинку або квартирі завжди починається з вибору відповідних труб для майбутнього водопроводу. Далі здійснюється робота з фітингами, виконуються процеси склеювання і зварювання, прокладається і монтується сам водогін. Різні види водопровідних труб підходять для різних цілей, тому необхідно знати їх основні технічні характеристики і можливості, які допоможуть зробити правильний вибір.

Матеріали для водопровідної системи краще підбирати ті, з якими буде легко впоратися самостійно, тобто своїми руками зробити всю необхідну розводку труб.

Види труб, які використовуються для внутрішнього і зовнішнього водопроводу

Основним видом патрубків є водопровідні металеві труби, а особливості монтажу даних елементів безпосередньо залежать від властивостей використовуваних матеріалів. Ці патрубки повсюдно встановлені в житлових квартирах, вони мають свої переваги і ряд недоліків, про які всі прекрасно знають.

Якщо Ви прийняли рішення змінити свою систему і починаєте підбирати складові елементи, то Вам знадобиться спеціальна таблиця розмірів водопровідних труб. Користуватися їй досить просто, головне, що тепер Ви не заплутаєтеся в розмірах.

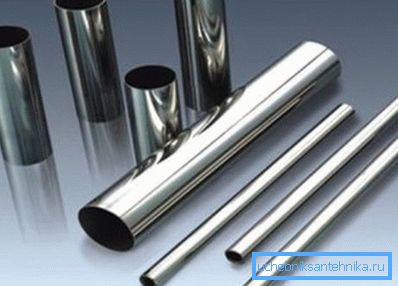

сталеві труби

Труби зі сталі - це міцний, дешевий, а найголовніше надійний варіант водопроводу. Практично у всіх міських квартирах майже всі стояки виготовляються з даного матеріалу.

Всі радіатори опалення монтуються саме зі сталевих патрубків. Основний недолік даного матеріалу - це схильність до корозії. Щоб уникнути пошкоджень, на них спеціально наносять цинкове покриття. Для максимального захисту цинк наноситься і всередині, і зовні.

Термін служби водопровідних труб зі сталі досягає декількох десятків років, а саме 30-40 років. Патрубки мають високий рівень теплопровідності, тому труби з холодною водою часто "потіють".

Існує три основних способи з'єднання даних елементів водопроводу:

1. муфтове,
2. зварне,

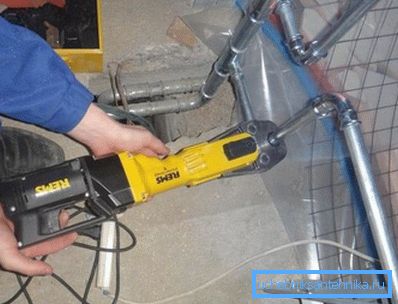

3. за допомогою спеціальних прес-фітингів.

Якщо всі елементи оцинковані, то можна використовувати тільки останній варіант, так як зварювання може сильно зашкодити антикорозійний шар.

чавунні труби

Патрубки з чавуну на відміну від стали здатні чинити опір корозії, але варто розуміти, що цей матеріал досить важкий (в цьому і полягає його основний недолік). Патрубки з чавуну зазвичай мають товсті стінки.

Ці труби можна сміливо використовувати в системах каналізації і водопостачання. Термін служби патрубків з чавуну від 80 до 100 років. Як з'єднання таких елементів використовують ущільнюючі розтруби і прокладки.

Залежно від маси виділяють такі типи водопровідних труб:

• Середні;
• важкі;
• Дуже важкі.

На дані патрубки наносять спеціальний антикорозійний шар - силікатно-емалевий. Патрубки високоміцні, вони стійкі до перепадів температур, крім того, вони мають низький коефіцієнт розширення.

мідні труби

Діаметри водопровідних труб з міді можуть бути різні, кожен діаметр використовується для певних цілей. Вже досить давно патрубки з цього матеріалу завоювали для себе звання елітних. При найнесприятливіших умовах термін експлуатації каналізаційної системи складе 70 років.

Мідь практично не псується, тобто елементи водопроводу не змінюють своїх робочих якостей. Окремо варто відзначити бактерицидні властивості металу, це дуже важливо, адже в патрубках протікає чиста питна вода.

Якщо у Вас вдома встановлені мідні патрубки, то немає необхідності використовувати жорсткі фільтри на водопровідні труби. Мідь не схильна до впливу ультрафіолетових променів, вона не боїться перепадів атмосферного тиску.

Зверніть увагу! Температурний діапазон роботи - від мінус 200 до плюс 500 градусів за Цельсієм. Мідь не схильна до корозії.

Мідні труби відмінно підійдуть для використання в якості основи для системи опалення, а також холодного і гарячого водопостачання. Монтаж цих патрубків відрізняється простотою, елементи досить легко піддаються згинанні, пайку, вони відмінно пиляються.

Один з основних способів їх з'єднання - це високотемпературна пайка. Припій для цих цілей вибирається срібно-бронзовий. Найзручніший спосіб монтажу має на увазі використання фітингів для труб. Єдиний мінус цих патрубків - це висока ціна, яка здатна відлякати багатьох потенційних покупців.

Щоб грамотно спроектувати і влаштувати систему водопостачання, потрібно дуже ретельно досліджувати різні розміри водопровідних металевих труб, порівнявши їх експлуатаційні, технічні, а також естетичні характеристики.

Порада! Вибір типу конкретної труби залежить від її призначення: планується реалізація внутрішньої системи подачі води або необхідно реалізувати монтаж будь-якої зовнішньої комунікації.

Варіантів вирішення даного питання досить багато, тому питання має бути опрацьоване детально, це дозволить уникнути ряду непотрібних помилок і зайвих грошових витрат.

Основні технічні характеристики водопровідних патрубків

Мережі водопостачання і водовідведення поділяються на дві великі групи:

• Мережі зовнішнього типу;
• Мережі внутрішнього типу.

Обидва варіанти передбачають використання напірних труб, які розраховані на подачу по ним і гарячої, і холодної води під відповідним тиском.

До основних характеристик водопровідних патрубків можна віднести наступні параметри:

• Високу корозійну стійкість;
• Хімічну стійкість;
• Тривалий термін експлуатації;
• Стійкість до різких перепадів температур;
• Високу пропускну здатність.

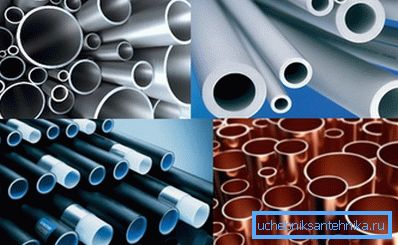

Водопровідні елементи мають особливу класифікацію і за матеріалами.

Варто відзначити наступні:

• Металеві (були розглянуті вище). У цьому виді окремою позицією стоїть водопровідна гофрована труба;
• полімерні;
• Металопластикові (в даному варіанті полімерні матеріали комбінуються з металевими елементами).

Розміри металевих елементів водопроводу

Розміри водопровідних труб в мм вважаються традиційними для нас. Але на практиці більшість розмірів вказується в дюймах. Так, для прикладу, патрубки з металу в півдюйма мають внутрішній діаметр, який приблизно дорівнює 12.7 мм.

При монтажі будь-якого з видів трубопроводу важливий не тільки внутрішній діаметр, куди важливіше значення зовнішнього. Це пов'язано з тим, що на зовнішній стінці може знадобитися нарізка трубного різьблення, яка просто необхідна для з'єднання ділянок водопроводу.

Зовнішній діаметр безпосередньо залежить від внутрішнього діаметра і товщини стінки. Він дорівнює сумі D внутр. плюс подвоєний добуток товщини стінки.

На даний момент існує спеціальна система трубних різьб, які нарізаються на зовнішній поверхні стінки патрубка. У трубного різьблення в якості внутрішнього діаметра приймається Dвнутр. Саме на її зовнішній стороні і нарізається різьба.

Для трубної різьби після значення діаметра необхідно окремо вказувати позначення "труб".

Інструкція для читання: 1/2? труб - це значить, що D внутр. дорівнює 12.7 мм, а зовнішній - 20.4 - 20.7 мм.

У водопровідних системах всіх типів використовують такі різновиди патрубків зі сталі:

• Зварні водо-газопровідні патрубки, діаметр яких знаходиться в межах від 6 до 150 мм;
• Нафто-водопровідні труби, безшовні, товщина стінок від 4 до 9 мм. Ці патрубки здатні витримати тиск до 16 технічних атмосфер;
• Патрубки зі спеціальним спіральним швом, які, як правило, спеціально виготовляються тонкостінними.

За співвідношенням діаметра і товщини стінки сталеві труби діляться на три основних типи:

1. звичайні,
2. легкі,
3. посилені.

Якщо до трубопроводу не пред'являється ніяких особливих вимог по стійкості до пікових значень робочого тиску, то свій вибір можна зупинити на звичайному типі, адже ці патрубки мають невелику вагу і легко обробляються.

Важливо: посилені елементи погано з'єднуються методом газозварювання, тому вимагають застосування нестандартного інструменту для нарізування різьблення.

висновок

Тепер Ви зможете самостійно відповісти на питання: які водопровідні труби краще і зробити правильний вибір, від якого в майбутньому буде залежати надійність всієї системи.

У представленому відео в цій статті Ви знайдете додаткову інформацію з даної теми.
