Оцинковані труби для опалення: особливості труб,

Сталеві труби, відомі вже давно, і зараз не втратили своєї популярності в будівництві, так як можуть витримувати підвищені навантаження і добре пручаються зовнішніх впливів, за винятком, мабуть, корозії. Щоб уникнути руйнування опалювальних трубопроводів в результаті утворення іржі, залізо покривають шаром цинку. Особливостям конструювання мереж опалення з оцинкованих труб своїми руками і присвячений розміщений нижче матеріал.

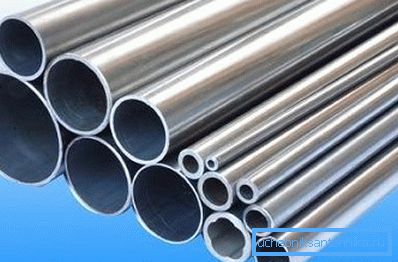

Оцинковані труби можна використовувати для монтажу опалювальних систем

Особливості сталевих труб

класичні

Звичайні труби з чорного металу використовуються при зведенні різних будівель і споруд вже дуже довгий час. Їх популярність обумовлена ​​здатністю витримувати підвищені навантаження, а також не руйнуватися під впливом негативних зовнішніх чинників.

Чималий вплив на популярність надає і ціна. Труби з вуглецевої сталі, володіючи високими технічними характеристиками, цілком доступні за вартістю.

Розглянуті матеріали просто створені для конструювання опалювальних мереж:

  • по ним можна транспортувати теплоносій, розігрітий до температури вище + 100 градусів Цельсія;
  • при замерзанні рідини в холодну пору року (наприклад, в разі аварії котла) можна виробляти відігрівання трубопроводів за допомогою відкритого полум'я.
Сталь міцна і надійна, але схильна до корозії

Але не можна не згадати і про суттєві недоліки:

  1. Процес конструювання опалювальної мережі зі сталевих труб досить трудомісткий, вимагає наявності спеціальних навичок і застосування складного обладнання.
  2. Трубах зі сталі важко надати потрібну геометричну форму, особливо коли потрібно зігнути їх в декількох місцях під різними кутами.
  3. Метал добре проводить тепло, тому при монтажі опалювальної мережі (особливо з відкритими ділянками) потрібно ретельно захищати сталеві труби теплоізоляційними шкарлупами, скловатою або мінеральним волокном.
  4. Металеві вироби сильно схильні до корозії, тому середній термін їх служби не перевищує 10-15 років.

Як уже згадувалося, саме останній фактор обмежує використання описуваних матеріалів для конструювання трубопроводів.

Справитися з проблемою можна двома способами:

  1. Використовувати полімерні деталі. Існують труби з різних видів пластику, багато з яких з успіхом використовуються при конструюванні систем обігріву будинків і квартир. Однак вони не в змозі витримати більше внутрішньо тиск і дуже високу температуру теплоносія.

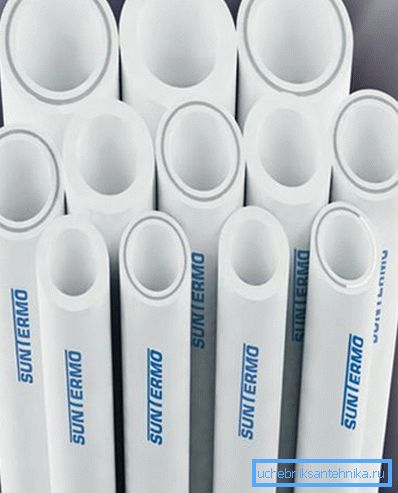

Труби із пластику не схильні до корозії, але мають невелику міцність

Ще одним мінусом пластикових труб є невелика міцність, особливо до ударної дії.

  1. Покривати сталеву трубу захисним шаром цинку. В цьому випадку корозії вдається уникнути, але тільки в тому випадку, коли в якості теплопередающей рідини застосовується вода. Антифриз, будучи хімічно активним, зведе всі переваги цинкування до нуля.

Проте, опалювальна система з оцинкованих труб є більш надійною, тому є сенс зупинитися на описі цих деталей більш докладно.

оцинковані

Цинкування труби допомагає надійно захистити її від появи вогнищ корозії і продовжити термін служби на кілька років.

Зверніть увагу! Захисним шаром цинку покривають не тільки вироби зі сталі. Це можуть бути і чавунні труби, а також інші вироби, призначені для транспортування рідин.

Інструкція по виготовленню оцинкованих труб передбачає два основних способи нанесення захисного шару:

  1. Гаряче. Готова сталева деталь занурюється в ємність, заповнену рідким цинком при температурі + 450 градусів Цельсія.

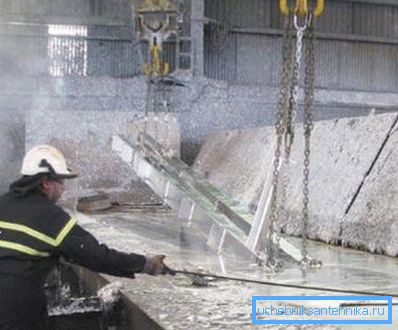

На фото - процес гарячого цинкування сталевих деталей
  1. Дифузійне. В цьому випадку цинк не просто створює захисний шар. Завдяки особливій технології атоми двох матеріалів взаємно проникають один в одного, утворюючи міцне покриття, стійко чинить опір окисленню.

Для дифузійної обробки використовується не рідкий, а порошкоподібний цинк. Труби поміщають в спеціальні контейнери, де і відбуваються особливі реакції, які надають трубі не тільки механічну, але і електрохімічний міцність.

Зверніть увагу! Дифузійне покриття застосовується тільки до сталевій трубі, так як інші матеріали не здатні таким чином вступати у взаємодію з цинком.

Дифузійне цинкування покриває труби більш надійним захисним шаром

Самостійне конструювання системи опалення

При виготовленні кліматичної мережі зі сталевих оцинкованих труб можна використовувати два типи з'єднань:

  • електро- або газосварное;
  • з використанням різьбових фітингів.

Слід зазначити, що і перший, і другий спосіб вимагають від майстра наявності певних будівельних навичок. Якщо ви сумніваєтеся в своїх силах, краще довірити проведення процедури монтажу досвідченим сантехнікам.

зварювання

Процес виготовлення опалення методом зварювання складається з наступних етапів:

  1. Монтуються вертикальні магістральні стояки (подача і обратка), а потім від них робиться горизонтальна розводка до кожного радіатора центрального опалення.

Порада! Якщо ви модернізіруете стару опалювальну систему, доцільно виконувати монтаж труб за старою схемою, виконуючи їх послідовну заміну. Подібні інженерні мережі дуже ретельно проектуються і випробовуються, тому вносити серйозні зміни без необхідності не потрібно.

Зварювання - відповідальний і складний процес
  1. Газове зварювання виробляється із застосуванням спеціального припою товщиною від 0,8 до 1,2 мм. Якщо використовується електричне зварювання, необхідно застосовувати електроди з фтористо-кальцієвим або рутиловим покриттям діаметром до 3 мм. Інакше герметичного з'єднання домогтися не вдасться.
  2. Оцинковані труби, на відміну від звичайних сталевих, зварюються внахлест. Для цього одна з деталей трохи развальцовивается.

При зварюванні труб із захисним покриттям якості шва повинна приділятися підвищена увага. Стик не повинен мати напливів, відколів, тріщин і інших дефектів.

З такою ж ретельністю необхідно робити і отвори для патрубків і фурнітури. Можна використовувати свердло, фрезерувальний верстат або вирубати отвір за допомогою преса.

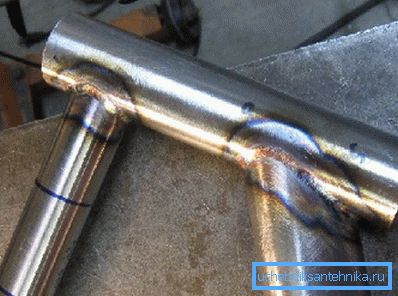

Потрібно ретельно стежити за якістю швів

Якщо ви маєте початкові навички роботи зі зварювальним апаратом і вирішили монтувати оцинковані труби самостійно, при проведенні операцій необхідно дотримуватися наступних порад:

  • шов необхідно починати з центральної частини деталі, починаючи від статі і поступово просуваючись вгору;
  • електрод слід розташовувати строго перпендикулярно поверхні виробу (інакше зробити якісний стик буде неможливо);
  • якщо зварювання проводиться на вертикальній поверхні, електрод необхідно розташувати під кутом, направляючи його зверху вниз;
  • для досягнення найкращої якості можна застосовувати технологію точкового зварювання.

Зверніть увагу! Зварювання оцинкованих труб практично не використовується. Під впливом високої температури захисний шар повністю випаровується, в результаті чого місця стику будуть схильні до корозії, і ви позбудетеся всіх переваг від використання дорогої оцинковки. Краще зупинитися на технології з'єднання, що передбачає використання різьбовій фурнітури.

Зварювальний дуга випаровує захисний шар цинку з поверхні труби

фітингові з'єднання

Для монтажу системи опалення методом скручування потрібно запастіcь необхідною кількістю фурнітури: косинцями, перехідниками, запірною арматурою і так далі.

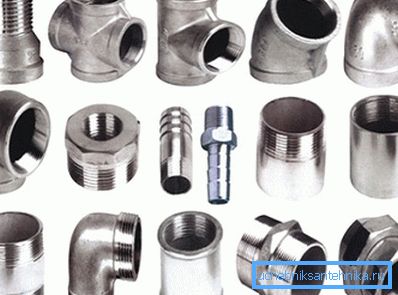

Оцинковані різьбові фітинги для стикування труб

Також необхідні інструменти різного діаметру для нарізки різьблення. Можна використовувати плашки, але краще придбати Клупи: цей прилад дозволяє провести нарізку більш якісно, ​​уникнувши перекосів.

Крім цього, будуть потрібні:

  • болгарка для розрізання сталевих труб на відрізки потрібної довжини;
  • напилок, за допомогою якого знімається торцева фаска;
  • лещата, які допоможуть надійно утримувати заготовки в процесі роботи з ними;
  • газові ключі для скручування фітингів і труб (бажано динамометричні - вони не дадуть пошкодити різьблення фітинга, дозуючи зусилля).

Процес різання зазвичай не викликає труднощів навіть у початківця майстра, але тут потрібно враховувати кілька особливостей:

  • отмеряя труби, не забудьте врахувати відстань, на яке труба увійде в фітінг при скручуванні;

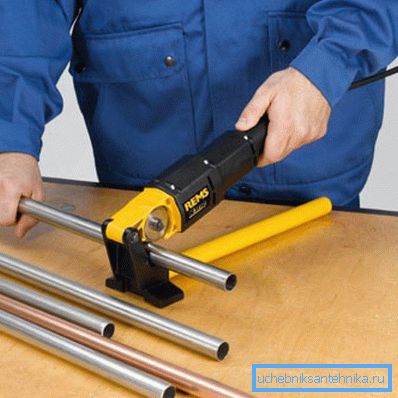

Для різання оцинкованих труб краще використовувати спеціальне обладнання
  • при монтажі зверніть увагу на те, що занадто близьке розташування труби до стіни не дасть можливості нарізати різьбу (для цього необхідно хоча б 8-10 см вільного простору).

Збірка - заняття не особливо трудомістка.

Тут початківці майстра допускають лише дві поширені помилки:

  1. Перекіс виробів по поздовжній осі. Якщо неточно поєднати трубу і фурнітуру, можна порушити різьблення. Через це домогтися потрібної герметичності буде неможливо, а зіпсовані деталі доведеться замінити новими.
  2. Занадто сильне затягування фитинга або запірної арматури. Часто буває при прикручуванні кранів, коли майстер хоче ще трохи затягнути гайку, щоб рукоятка крана ходила вільніше. Найчастіше це призводить до поломки.

Справитися з ситуацією допоможе повне розбирання і підмотка додаткових шарів полімерної стрічки або клоччя.

Стиковка з радіаторами

Ще один етап монтажу - з'єднання труб з радіаторами опалення. Для цього використовується спеціальний вид фурнітури - згони.

Операція проводиться за наступною схемою:

  • зганяння нагвинчується на трубу до тих пір, поки відстань між його зрізом і вхідним патрубком батареї не досягне 5 мм;
  • на вхідний патрубок радіатора намотується пакля (по ходу різьблення);

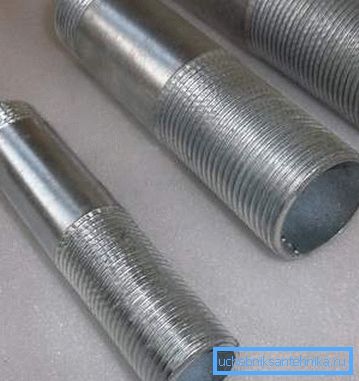

Згони для з'єднання труб з радіаторами
  • зганяння накручується на різьбу, поки зусилля не стане відчутним, але не надмірним;
  • стики можна пофарбувати, щоб уникнути корозії.

висновок

Оцинковані труби нечасто використовуються для конструювання опалювальних мереж. Їх можна замінити іншими деталями, які коштують дешевше і легше монтуються в готову кліматичну мережу. Більш докладно про це ви можете дізнатися з відео, розміщеного нижче.
