Перфорована труба: інструкція з виготовлення

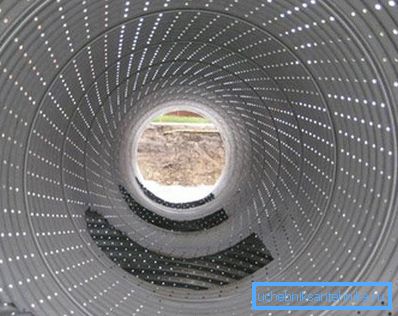

Основна відмінність перфорованого трубопроводу від звичайного полягає в тому, що на його поверхні є ряд отворів круглої або квадратної форми. Звичайно, використовувати такі труби для водо- або газопроводу не вийде, але перфорація дозволяє використовувати їх в іншій якості. Наприклад, перфорована труба з нержавіючої сталі може ефективно впроваджуватися в дренажну систему.

Область застосування перфорованого трубопроводу

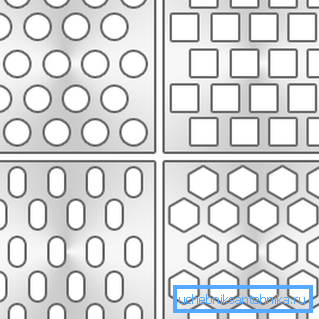

Перфорований трубопровід можна класифікувати за типом перфорації (кругла, овальна, квадратна або прямокутна). Зустрічається і фігурна перфорація.

Найчастіше такий трубопровід використовується:

• У дренажних системах;
• В якості несучих конструкцій. Перфорована сталева труба важить набагато менше, ніж з улаштуванням

Зверніть увагу! При використанні такого трубопроводу в якості несучих конструкцій, потрібно врахувати деяке зниження несучої здатності.

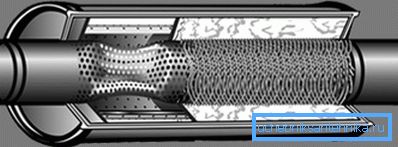

• В автомобільних глушники. Перфорована трубка вставляється в кожух з труби, з улаштуванням і за рахунок цього ефективно гаситься звук;

• Для організації вентиляції приміщень.

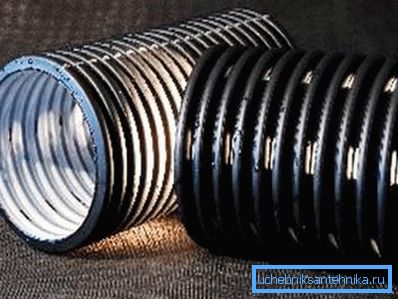

Крім металевого, широко використовується гофрований пластиковий трубопровід (в основному для дренажних систем). Пластик значно полегшує перфорацію.

Як самому зробити перфоровану трубу?

У заводських умовах з цим проблем не виникне, автоматика гарантує швидке і якісне свердління. Крім того, вони будуть розміщені ідеально точно один щодо одного.

Але іноді виникає необхідність самому виконати перфорацію, в такому випадку інструкція буде виглядати наступним чином:

• необхідно виконати розмітку;
• труба надійно фіксується (або в лещатах, або, якщо не дозволяють розміри, на землі);
• виконується свердління отворів (в цьому питанні конкретні рекомендації залежать від типу матеріалу);
• на завершальному етапі стінки потрібно очистити від стружки металу, при необхідності краю обробляються напилком.

Перфорація сталевого трубопроводу

Якщо під рукою є потрібна кількість звичайної, а знадобилася перфорована металева труба, то можна просто просвердлити отвори в її стінках і не витрачатися на покупку нового трубопроводу. Основна складність в цьому випадку полягає в свердлінні отворів в стінках. (Див. Також статтю Дренажні труби: особливості.)

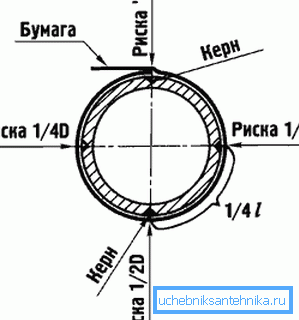

Якщо трубка невеликого діаметру, то місця розташування отворів можна нанести на аркуш, а потім просто приклеїти їх на метал і керном намітити положення отворів. Після свердління лист легко можна буде видалити.

Якщо ж діаметр і довжина трубопроводу значна, то на торцях можна зробити мітки через рівну відстань, потім натягнути по довжині сегмента трубопроводу мотузку, поділену на рівні відрізки, на металі мітки можна поставити фарбою.

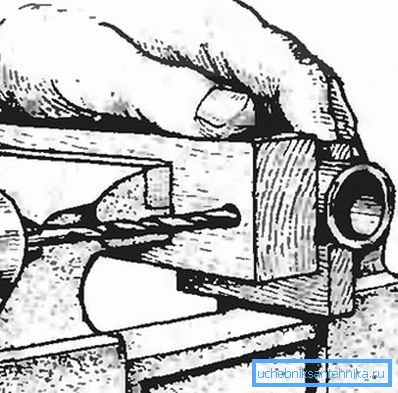

Головна проблема при свердлінні металу своїми руками полягає в тому, що свердло складно утримати на місці, воно просто зісковзує. Для трубопроводу малого діаметру можна використовувати звичайний дерев'яний брусок, ширина якого відповідає зовнішньому діаметру труби.

У бруску потрібно зробити отвір, в точності відповідний діаметру свердла. Після цього труба і брусок щільно фіксується в лещатах. Основна складність полягає в тому, щоб забезпечити точне розташування дерев'яного бруска, отвір в ньому має бути з точністю до міліметра розташовуватися над міткою на металі, ціна такого пристрою мінімальна.

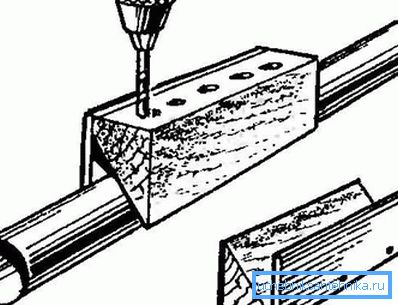

Перфорація труби великого діаметру можлива з використанням простенького дерев'яного кондуктора з трикутного бруска щільної деревини і металевої пластини або дерев'яного щита. При його використанні трубопровід просто притискається до рівному ділянці земної поверхні.

Що стосується отворів, за формою, що відрізняються від круглих (квадратні, прямокутні), то їх теж можна зробити самостійно. Правда, для цього доведеться попрацювати напилком.

Висвердлити квадрат неможливо, а в домашніх умовах операція штампування неможлива, тому квадратний отвір можна отримати єдиним способом:

• висвердлюється круглий отвір, діаметр якого лише трохи менше ширини квадрата;
• своїми руками доведеться сточити метал по периметру майбутнього отвору.

З огляду на трудомісткість такого способу і не найвищу якість отворів, його навряд чи можна порекомендувати. Простіше висвердлити трохи більше круглих отворів.

Перфорація чавунних труб

У цьому випадку основні тонкощі криються в правильному підборі свердла і дотриманні режиму свердління. Чавун матеріал досить примхливий і досить крихкий, тому знадобиться підвищена акуратність.

При свердлінні чавунного трубопроводу бажано дотримуватися наступних рекомендацій:

• якщо діаметр майбутнього отвору досить великий, то його краще свердлити поступово, спочатку малого діаметра, потім діаметр свердла поступово збільшується;
• починати свердлити потрібно на малих обертах, потім можна і додати швидкість обертання, але краще не поспішати;
• забороняється сильно тиснути на інструмент;

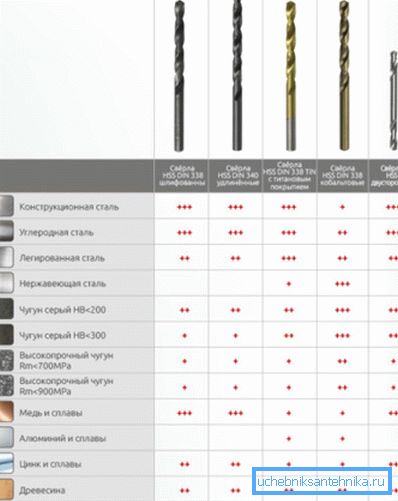

• оптимальним буде використання свердла з победітовим наконечником, а кут повинен становити близько 118 ?. Підібрати свердло в залежності від матеріалу можна на підставі даних таблиці.

Зверніть увагу! При свердлінні чавуну утворюється не стружка, а дрібний порошок, тому захист зорових органів і дихальної системи обов'язкове.

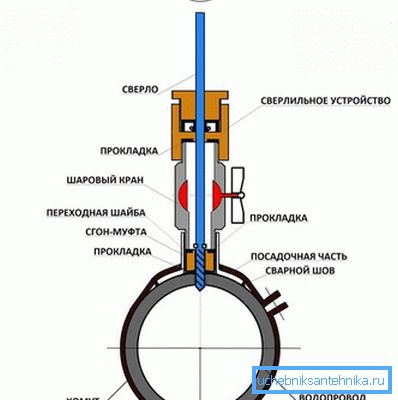

Ідеальним же варіантом не тільки для свердління чавуну, а й для стали можна вважати спеціальний пристрій, який просто фіксується на трубі і переміщається по ній. Це гарантується ідеальне розташування отворів один щодо одного, перфорована нержавіюча труба буде отримана дуже швидко. (Див. Також статтю Чавунні каналізаційні труби: особливості.)

Перфорування пластикових труб

Пластик не створює ніяких проблем під час свердління, тому особливих обмежень тут немає. Порадити можна хіба що уважніше підійти до питання розмітки труби.

Завдяки податливості цього матеріалу, часто замість свердління використовується перфорація пропилами. Вони можуть розташовуватися в шаховому порядку або один навпроти одного. Пропили краще, тому що вони менше впливають на зниження міцності, до того ж мають більшою площею.

Підведення підсумків

Перфорована труба - незамінний елемент при вирішенні таких завдань, як, організації правильного дренажу. Технологічний процес не вимагає високої кваліфікації, досить і мінімальних навичок роботи з звичайним дрилем. Завдяки цьому перфорацію можна виконати самостійно.

На відео в цій статті показаний один із прикладів використання перфорованої труби.
