Підключення газового котла до димоходу

Димохід в складі працює на газу опалювальної системи використовується, як відомо, для виведення з котла продуктів згоряння і являє собою спеціальну шахту зі змонтованої всередині неї трубою. У цій статті ми розберемо, як здійснюється підключення газового котла до димоходу.

До конструкції самого вивідного каналу, як і до порядку його підключення до газового обладнання пред'являється ряд вимог, які полягають в наступному:

• вертикальні ділянки димоходу повинні монтуватися без будь-якого ухилу;
• всередині димовідводу каналу не повинно бути звужень або розширень;
• для його виготовлення слід застосовувати спеціальні термостійкі матеріали, які не допускають освіти на стінках споруди будь-яких тріщин і механічних пошкоджень;
• в конструкції димоходу не може бути більше 3 вигинів відвідного каналу;
• при його підключенні до газового котла необхідно використовувати спеціальні герметики, розраховані на роботу при високих температурах;
• параметри відвідного каналу (висота труби і її діаметр) повинні відповідати характеристикам робочого котла, що є обов'язковою умовою отримання необхідної тяги.

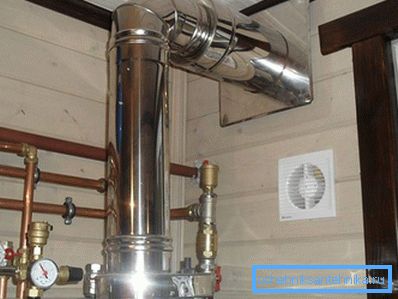

Пристрій відвідного каналу

Грамотне підключення газового котла можливо лише після попереднього ознайомлення з конструкцією типових каналів відведення продуктів згоряння. Для облаштування таких каналів, як правило, використовується наступний комплект збірних деталей:

• перехідник особливої ​​конструкції, за допомогою якого котел підключається до димоходу;
• спеціальний ревізійний люк, що вмонтовується в нижній частині труби і призначений для огляду і періодичної очистки димоходу;
• кронштейни для закріплення конструкції в шахті або на стінах.

Крім цього, для організації монтажних робіт вам будуть потрібні такі обов'язкові для трубопроводів збірні і кріпильні елементи, як відводи, хомути і трійники.

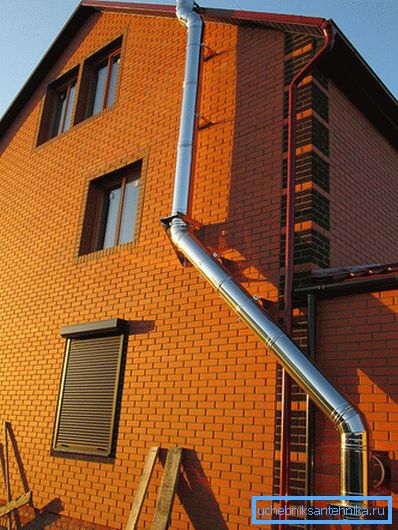

Види димовідводів і вимоги до їх прокладання

Підключається до газового котла димовідвод може прокладатися як всередині житлового будови, так і по його зовнішнім конструкцій, що дозволяє класифікувати всі відомі споруди цього класу як внутрішні і зовнішні.

Для кожного із зазначених видів розроблені типові нормативи, керуватися якими слід навіть у разі нестандартного виконання вашого димоходу. Основні вимоги цих нормативів наступні:

1. При будь-якій схемі підключення димаря його горизонтальні ділянки прокладаються з невеликим ухилом в бік котла (не менше 3-х градусів на погонний метр).
2. Підключення до цього димоходу інших опалювальних приладів методом суміщення декількох труб неприпустимо. Це може призвести до перевантаження каналу і проникненню продуктів згоряння в опалювальне приміщення.
3. До монтажних робіт бажано приступати лише після ретельного опрацювання всіх питань, що стосуються відповідності параметрів димоходу характеристикам газового котла.

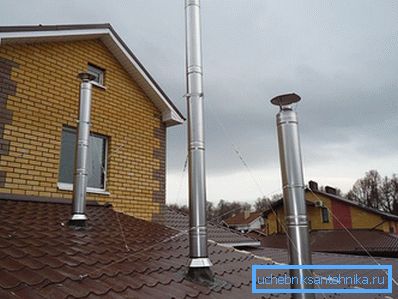

4. При проведенні розрахунків слід виходити з того, що стандартна висота димоходу, як правило, не перевищує 5 м. У випадку плоскої покрівельної конструкції верхня частина відвідного каналу повинна підніматися над дахом мінімум на 1,5 метра.
5. Висота зовнішнього каналу, віддаленого від покрівлі на деяку відстань, визначається, як правило, за рівнем її коника. При цьому труба димоходу, що височіє над коником більш ніж на 2 м, повинна додатково фіксуватися за допомогою тросових розтяжок.

Порядок облаштування зовнішніх і внутрішніх конструкцій має невеликі відмінності, які будуть розглянуті нами більш детально в наступних розділах (на прикладі сталевого димаря).

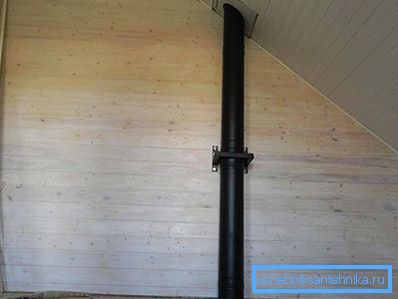

Монтаж внутрішнього відвідного каналу

Монтаж внутрішнього димоходу починається з розмітки траси його прокладки, в процесі якої намічаються місця проходів димового каналу в покрівлі і наявних перекриттях. Потім готуються наскрізні отвори під прокладається канал, розміри яких повинні відповідати габаритам прохідного патрубка.

Лише після цього допускається приступати до монтажу всієї відводить системи, порядок якого може бути представлений таким чином:

1. Спочатку до відходить від котла патрубку приєднується спеціальний перехідною адаптер, що забезпечує узгодження розмірів вихідного отвору з димоходом.
2. Після цього можна буде перейти до складання ревізійного люка з трійником. Одночасно з цим на стінках каналу по всій його довжині монтуються кронштейни, здатні фіксувати сталевий корпус каналу в шахті димовідведення.
3. Потім можна буде перейти до нарощування трубної конструкції до необхідних розмірів, а при наявності в каналі вигинів - до установки в ньому спеціальних перехідників (колін).
4. У переходах через перекриття обов'язково монтується спеціальний патрубок, ізолюючий димохід від безпосереднього контакту з несучими конструкціями.
5. У місці виведення димоходу на дах, на металевому каналі закріплюється сталевий оцинкований лист із заздалегідь підготовленим вирізом, який потім фіксується на підставі покрівлі за допомогою спеціальних кріплень.

Відзначимо, що стики окремих ланок каналу обов'язково посилюються хомутами, які після установки затягуються спеціальними болтами або отожженной дротом. Крім цього, при монтажі димоходу обов'язкове термоізоляція ділянок прокладки, в яких його стінки мають контакт з легко займистими матеріалами (для цих цілей краще всього підійде азбестова тканина). Для підвищення надійності термоізоляції в особливо відповідальних місцях конструкції прохідний патрубок додатково промащується вогнетривкої мастикою, після чого по периметру прорізу укладається утеплювач.

По завершенні монтажних робіт проводиться перевірка всієї споруди на герметичність, в ході якої на шви конструкції наноситься звичайний мильний розчин, а потім включається сам котел. У разі утворення в контрольованих місцях мильних бульбашок герметизація проводиться повторно.

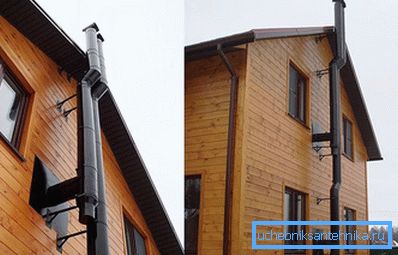

зовнішній димохід

Перед прокладкою зовнішнього каналу в першу чергу проводиться розмітка місця виведення димоходу з житлової будови, після чого готується відповідний отвір. Потім безпосередньо до патрубку самого котла підключається спеціальний прохідний елемент, кінець якого виводиться назовні. (Рада на необхідність ретельної герметизації місця проходу відвідного елемента через стіну). Після цього можна буде закріпити на зовнішньому виводі трійник з заглушкою, вільний відведення якого буде використовуватися в якості ревізії.

Відразу слідом за цим можна буде перейти до нарощування каналу за рахунок приєднання до нього нових ланок. Утворилися стики посилюються тими ж хомутами, стягують потім болтами або проволокою. Подібно внутрішньому димоходу зовнішня конструкція кріпиться на стінах будівлі за допомогою спеціальних кронштейнів, що вмонтовуються через кожні 2 метри.

Як тільки необхідна висота димоходу набрана - на кінці труби встановлюється спеціальний конусоподібний наконечник, після чого можна буде почати утеплення всієї конструкції, що виключить її промерзання в зимову пору року. Від утеплення димоходу можна відмовитися лише в тому випадку, якщо він виконується за особливою схемою, яка передбачає застосування особливих теплоізоляційних елементів, що утворюють так званий «сендвіч - канал». По завершенні монтажних робіт необхідно пофарбувати конструкцію термостійким покриттям, що захищає її поверхню від корозії.

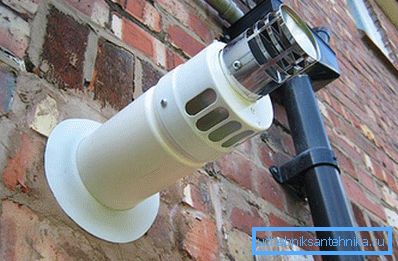

На закінчення відзначимо, що всі описані вище монтажні операції характерні лише для опалювальних котлів в підлоговому виконанні (крім парапетних). Димохідні канали для настінного обладнання, як правило, виконуються за двоконтурною схемою.
