Пластикова гофрована труба пвх для електромонтажних робіт

Виконуючи зовнішню або внутрішню прокладку слабкострумових і силових кабельних мереж, для безпечної і безперебійної роботи важливо забезпечити надійний захист кабелю живлення від вологи і зовнішніх механічних пошкоджень.

Найбільш підходящим засобом захисту в даному випадку вважається гнучка гофрована труба з жорсткого полівінілхлориду, використання якої допомагає вирішити відразу кілька питань.

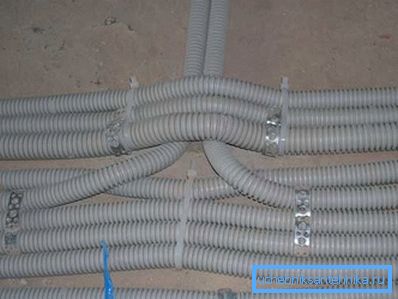

Застосування гофрованої труби в індивідуальному будівництві

Для того щоб мати уявлення про правильне виконання електромонтажних робіт, в цій статті будуть розглянуті основні аспекти використання пластикової гофрованої труби при прокладанні домашніх кабельних ліній.

Також тут буде представлена ​​покрокова інструкція, в якій описана технологія укладання кабелю в захисному гофрованому рукаві з використанням дротяного зонда.

Технічні характеристики

Відразу слід зазначити, що цей вид продукції був розроблений спеціально для прокладки електричних мереж, тому фізичні властивості і основні технічні характеристики гофрованої труби ПВХв повною мірою відповідають всім будівельним нормам і правилам протипожежної безпеки.

1. Жорсткий ПВХ абсолютно не схильний до впливу вологи і більшості агресивних середовищ, стійкий до впливу ультрафіолетових променів, не старіє з часом і не руйнується під впливом озону, тому може використовуватися як для внутрішніх, так і для зовнішніх робіт.
2. Діапазон робочих температур експлуатації знаходиться в межах від -20 ° С до +80 ° С.
3. Полівінілхлорид є самозатухаючим матеріалом, який не підтримує самостійне горіння, тому може бути використаний для монтажу електропроводки, як в дерев'яних, так і в цегляних будинках.
4. Мінімальний опір ізоляції при напрузі 500 В становить 100 мОм, а показник діелектричної міцності - не менше 2 кВ, що дозволяє використовувати її в електроустановках з напругою до 1000 В.
5. Номінальний опір стисненню, в залежності від типу труби становить: для легкої серії 320 Н / 5 см, для важкої - 750 Н / 5 см, і для надважкої - 1250 Н / 5 см.

Зверніть увагу! У роздрібний продаж гофрована труба поставляється згорнутої в бухти довжиною від 50 до 200 м, а її ціна головним чином залежить від зовнішнього діаметра. Колір найчастіше буває світло-сірий (RAL 7035), проте зустрічаються і інші (чорний, помаранчевий) кольору.

вибір діаметра

В індивідуальному житловому будівництві найчастіше використовуються пластикові гофровані рукави з зовнішнім діаметром від 16 до 63 мм. Вибір потрібного діаметра слід виконувати відповідно до наведеної таблиці 1, в залежності від кількості та площі поперечного перерізу використовуваних проводів.

Таблиця 1.

Зверніть увагу! Відповідно до даних таблиці, можна зробити висновок, що фізичні характеристики гофрованої труби ПВХ 16 мм дозволяють використовувати її для прокладки двох або трьохжильного дроти перетином від 1,5 до 2,5 мм ?.

Область застосування

Виходячи з практики використання гофрованих рукавів в індивідуальному будівництві, при виконанні електромонтажних робіт своїми руками, для оптимального вибору зовнішнього діаметра слід керуватися наступними правилами.

1. Монтаж в трубах електропроводки настінних і стельових світильників - D = 16 мм.
2. Підключення вимикачів освітлення і споживчих штепсельних розеток - D = 20 мм.
3. Прокладка кабелю в пластикових трубах між електрощитом і розподільними коробками - D = 25 м.
4. З'єднання головного електрощита з розподільним щитом - D = 32 мм.
5. Для проходки стельових і міжповерхових перекриттів, в залежності від кількості проводів вибирається діаметр труби від 40 до 63 мм.
6. Для прокладки коаксіальних, оптоволоконних і телефонних кабельних мереж може використовуватися гофрований рукав діаметром від 16 до 25 мм.

технологія укладання

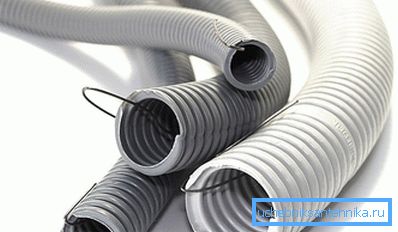

Найчастіше пластиковий гофрований рукав випускається з зондом, тобто з тонкої пружної металевим дротом, яка знаходиться в його внутрішньому просвіті по всій довжині.

Наявність зонда істотно прискорює виконання електромонтажних робіт і спрощує затяжку кабелю в гнучку гофровану трубу.

1. Перед затягуванням кабелю потрібно відміряти необхідну кількість гофрованого рукава, і акуратно відрізати його, чи не перерізаючи дріт зонда.
2. У місці розрізу розвести кінці гофри в різні боки, і кусачками перерізати дріт, загнув її кінці зовні на краю труби, не допускаючи її провалювання всередину.

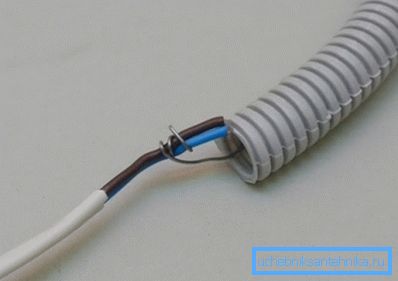

3. До одного кінця зонда прив'язати електричний кабель, розправити рукав, і плавним рухом за дріт затягнути провід на всю довжину в гофровану трубу.

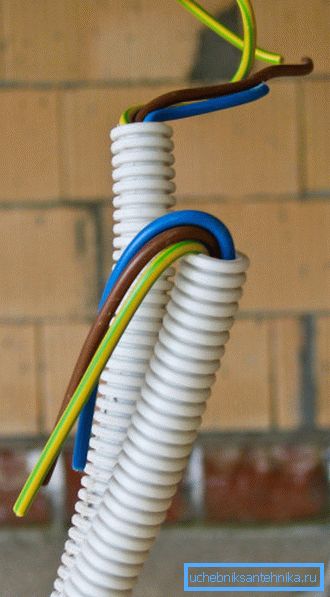

4. Зафіксувати кінці дроту за допомогою вузлів або пластикових хомутів зовні гофрованого рукава, не допускаючи їх провалювання у внутрішній просвіт.

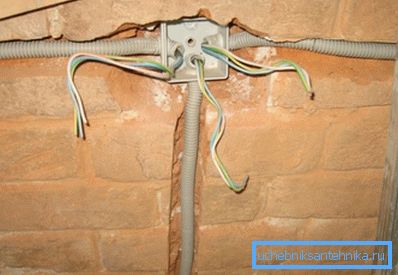

5. Укласти пластикову трубу з затягнутим в неї кабелем в попередньо прорізає штробу, або закріпити до стіни за допомогою спеціальних пластикових власників.

висновок

Прочитавши цю статтю, стає зрозуміло, що використання гнучкої пластикової гофрованої труби є універсальним способом для прокладання кабельних комунікацій при будівництві будівель з будь-яких матеріалів. Для отримання додаткової інформації можна подивитися відео в цій статті або почитати схожі матеріали на нашому сайті.
