Пластикові труби для водопостачання: види і їх відмінні риси

За великим рахунком, монтаж пластикових труб для водопостачання може мати на увазі три типи матеріалів, це:

1. металлопласт,
2. поліпропілен,
3. поліетилен.

Всі вони з успіхом застосовуються для трубопроводів низького тиску, які використовуються, як в житловому, так і в промисловому секторі. Але якщо поліетилен (ПЕ) використовують, в основному, для магістралі, то на розводку зазвичай йде поліпропілен (ПП або PPR) і металопласт (абревіатура відсутня).

Нижче ми докладніше розглянемо технічні і монтажні властивості таких матеріалів, а також побачимо відео в цій статті.

трубопровід

Коротко про поліетилені

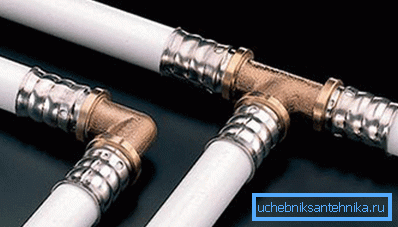

• Коли в приватному секторі монтують водопровід своїми руками, то в якості водозабірного вузла зазвичай використовується колодязь або свердловина (пісочна або артезіанська), а для насосної станції використовують погружной або поверхневий (гідрофор) насос. У будь-якому з цих варіантів в якості магістралі до вузла розв'язки (за рідкісним винятком) використовують поліетиленова труба діаметром 32 мм. Для стикування в даному випадку застосовуються компресійні фітинги для труб, які можуть бути прямими (муфта), кутовий на 90 ?, трійник, четверик і редукція для переходу на інші перетину.
• Монтаж ПЕ найчастіше проводиться під землею, але це досить ніжний матеріал, тому, при його заривании в траншею використовуються деякі запобіжні заходи, тобто, пісочну подушку. Для цього насипають шар піску від 2 см до 5 см і на нього укладають водопровідну трубу, після чого її знову-таки засипають піском, щоб тверді предмети в грунті (камені, метал, скло), не зашкодили стінку. Чималою перевагою поліетилену є його низька ціна.

Примітка. Крім водопостачання, поліетиленові труби застосовуються для монтажу каналізації низького тиску, а також в якості кабель-каналів електрифікації і зв'язку.

розведення поліпропіленом

Для типової розводки в даний час найчастіше використовується поліпропілен (екопласт), абревіатура якого в російській виконанні виглядає, як ПП, а на латиниці - PPR і розміри пластикових труб для водопостачання з ПП коливаються від 20 мм до 110 мм (зовнішній діаметр). Крім того, такі продукти PPR можуть бути, як цельностеннимі, так і армованими (армуючий шар виконується або з алюмінієвої фольги, лібор зі скловолокна).

Стан PPR залежить від призначення і може знову-таки позначатися абревіатурою PN з подальшим числом, яке вказує на щільність стінки і на спосіб використання даної труби (для гарячої або холодної води, автономного або централізованого опалення).

Так, PN10 призначена для транспортування холодної води, з температурою, яка в постійному режимі не перевищує 20? C, а короткочасно може досягати 45? C. При цьому стінка (в залежності від перетину) може бути від 1,9 до 10 мм, а внутрішній діаметр від 16,2 мм до 90 мм і витримувати тиск 1 МПа (10,2 кг / см²).

PN20 призначена, як для холодної, так і для води (таку трубу часто називають універсальною), з температурою, яка в постійному режимі не перевищує 80? C, а короткочасно може досягати 100? C. При цьому стінка (в залежності від перетину) може бути від 16 мм до 18,4 мм, а внутрішній діаметр від 10,6 мм до 73,2 мм і витримувати тиск 2 МПа (20,4 кг / см²). Зазвичай армується алюмінієвою фольгою.

PN25 призначена, як для холодної, так і для води (таку трубу часто називають універсальною), з температурою, яка в постійному режимі не перевищує 95? C, а короткочасно може досягати 150? C.

При цьому стінка (в залежності від перетину) може бути від 4,0 мм до 13,3 мм, а зовнішній діаметр від 21,2 мм до 77,9 мм, внутрішній - від 13,2 мм до 50 мм і витримувати тиск 2 , 5 МПа (26 кг / см²). Труба зазвичай використовується для централізованого опалення, але армуючий шар тут розташований не в середині шару, а ближче до зовнішнього краю.

Для стикування PN25 використовують обрізний шайвер, як на фото вгорі, яким знімають не тільки верхній шар PPR, а й алюмінієву фольгу, щоб забезпечити хорошу адгезію при зварюванні труб такого типу електричним паяльником. Шайвер підбирається відповідно до зовнішнім діаметром поліпропіленової труби PN25.

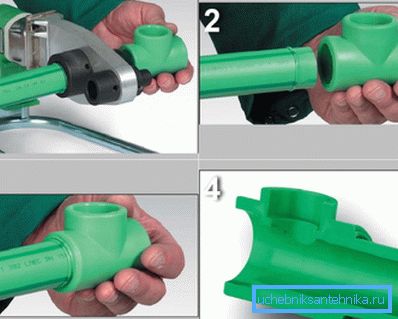

Стикувальні роботи для поліпропіленових труб здійснюються за допомогою прохідних (муфта, куточок 32 ?, 45 ?, 90 ?, трійник), редукційних і різьбових фітингів (перехід на інший матеріал). На фрагменті №4 показана правильна посадка труби в фітінг, яка при більшому заглибленні викликає розплющення краю і, як наслідок, знижує прохідність водопроводу.

Примітка. Для поліпропілену ремонт пластикових труб водопостачання своїми руками проводиться вкрай рідко, так як гарантійний ресурс від заводу-виробника становить від 50 до 100 років. Але деколи потрібно врізка, яка, з огляду на жорсткість труб, проводиться за допомогою фітинга американки.

металлопласт

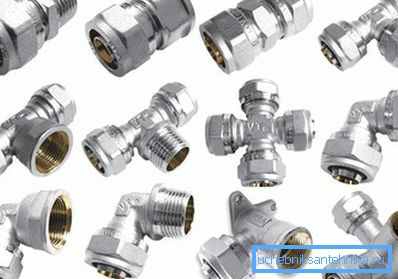

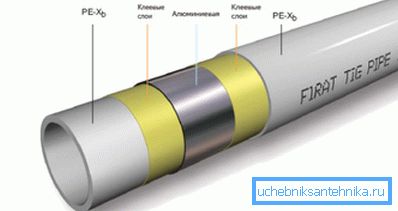

Найбільш легкий і швидкий матеріал для розведення водопроводу - це металлопласт - тут для стикування і розв'язки не потрібні паєчний роботи - з'єднання здійснюється за допомогою компресійних металевих фітингів і розеток. Сама труба складається з п'яти шарів, де нижній і верхній виконані з полімерів, середній (армуючий) з алюмінієвої фольги і два сполучних з клею.

Якщо робочий тиск не перевищує 10 атмосфер, а температура води не більше 90? C, то термін служби металопластикових труб водопостачання, за твердженням заводів-виготовлювачів, повинен становити не менше 50 років.

Слабким місцем тут є фітинги та водорозеткі для металопластикових труб - вони зроблені з металу і, незважаючи на те, що він може бути дуже якісним, будь-який метал піддається корозії. Крім того, вразливий і армуючий шар, який може бути зі стиком або без нього - в тих випадках, коли фольга має шов, то це послаблює міцність армування.

Більш міцним є безшовний шару не, коли фольга одягнена у вигляді суцільної труби або шару, загорнутого внахлест. Безшовний варіант також використовується для укладання системи теплої підлоги (замість поліетилену).

висновок

Як і будь-яку іншу трубу, металлопласт можна компонувати з будь-якими матеріалами (метал, поліпропілен), але тут є одна незаперечна перевага - монтаж металопластикових труб для водопостачання можна здійснювати на нерівних поверхнях - труба легко гнеться. Така особливість дозволяє монтувати труби, укладаючи їх, як по прямій, так і з будь-якими поворотами, не застосовуючи для цього металеві фітинги, які схильні до корозії.
