Поліетиленові труби sdr маркування і застосування

Останнім часом великої популярності набули поліетиленові труби (ПЕ), причому, область їх застосування дуже обширна. У даній статті ми ознайомимося з маркуванням цих труб, а також розглянемо їх особливості і області будівництві, в яких вони застосовуються.

маркування

Що означає SDR

В першу чергу розглянемо, що таке SDR труби. Отже - дана абревіатура означає відношення зовнішнього діаметра до товщини стінки.

Таким чином, SDR розраховується за формулою - SDR = D / R, де:

• D - позначає зовнішній діаметр;
• R - Товщина стінки вироби.

Відповідно, чим дане значення більше, тим стінка тонше. Наприклад, труба SDR 17 - її маркування означає, що зовнішній діаметр вироби в 17 разів більше товщини стінки.

марки ПЕ

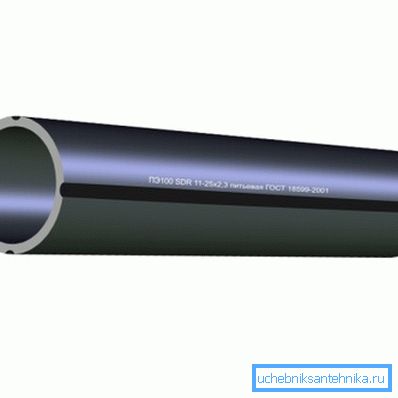

Крім SDR, при маркуванні використовують літерне позначення ( «ПЕ») і чисельне, що складається з двох цифр. Наприклад, труба ПЕ80 SDR11 - як не складно здогадатися, ПЕ говорить про те, що виріб виконано з поліетилену. Числове ж значення відповідає мінімальної тривалої міцності поліетилену (MRS), в даному випадку воно становить 8 МПа.

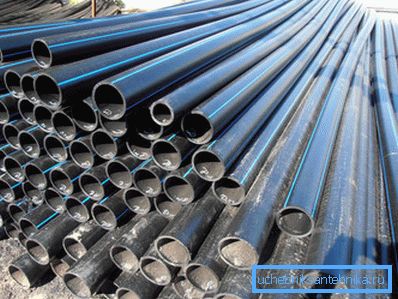

Найбільшою популярністю користуються вироби марок ПЕ100, ПЕ80 і ПЕ63. Трубний поліетилен, який застосовується при їх виготовленні, отримують з жорсткого полімеру з високим ступенем кристалічності і лінійною будовою.

Основною відмінною рисою виробів цих марок є міцність і щільність. Крім того, вони мають гарну стійкість до органічних і неорганічних кислот, лугів, солей і іншим хімічним елементам. Правда, і ціна їх більш висока.

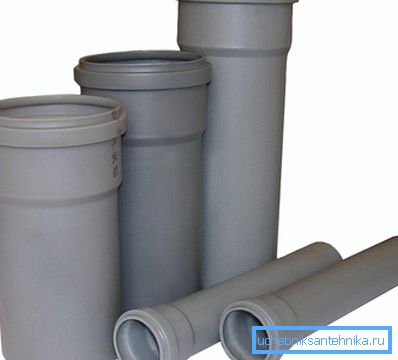

Слід сказати, що існують вироби ПЕ 32 SDR, виробництво яких регламентується ДСТУ? 18599-2001. Найчастіше вони використовуються в сфері систем відведення каналізаційних стоків водопостачання, при номінальному тиску не більше 2,5 атмосфер.

Найбільш популярні марки і їх призначення

На перший погляд може здатися, що найбільш якісними і міцними є вироби маркування ПЕ100. Однак, кожна марка має своє певне призначення. Тому далі розглянемо найбільш поширені марки і їх призначення.

ПЕ100

Характерною рисою даної марки є:

• Висока робочий тиск;
• Стійкість до механічних впливів;
• Великий межа міцності.

Для їх виготовлення використовують сертифіковану сировину. Завдяки якісним характеристиками матеріалу, виробникам вдалося зменшити товщину стінок даної продукції, і, як наслідок, її вага.

Найчастіше труба ПЕ 100 SDR застосовується:

• При влаштуванні газопроводів і водопроводів;
• При влаштуванні трубопроводів, що подають харчові рідини, наприклад, молоко, соки, вино та ін.

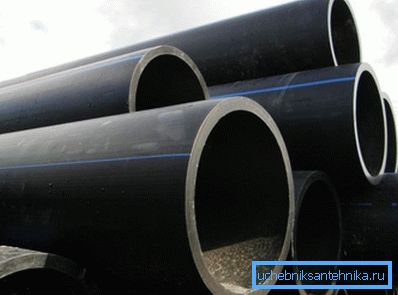

ПЕ80

До особливостей цих виробів відноситься:

• легкість;
• зносостійкість;
• Хороша міцність.

Для їх виробництва застосовують пластик середнього тиску.

Так як продукти цієї марки призначені для роботи під невисоким тиском, їх найчастіше використовують для таких цілей:

• При влаштуванні безнапірної і слабонапорной каналізації в багатоквартирних будинках.
• При влаштуванні систем водопостачання невеликого діаметру, розташованих на невеликій за площею території.

Зверніть увагу! Фахівці не рекомендують використовувати вироби марки ПЕ80 в ряді випадків. Зокрема, в результаті невеликої товщини стінок, не рекомендується застосовувати їх при монтажі магістрального трубопроводу і газопроводу.

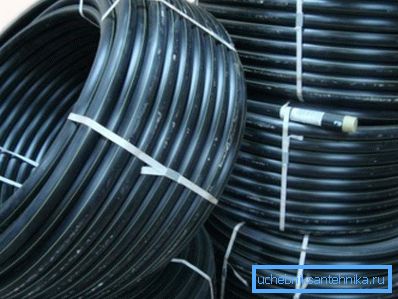

ПЕ63

Поліетилен даної марки відрізняється тим, що в своєму складі має велику кількість молекул етилену.

Тому для нього характерні такі властивості:

• Короткочасна міцність;
• Схильність до розтріскування;
• Схильність до руйнування.

В результаті цих недоліків, він досить рідко застосовується в промисловому і цивільному будівництві. Як правило, вироби цієї марки використовують при влаштуванні дренажних систем фундаментів, підвалів і дорожніх комунікацій.

Крім того, їх застосовують при прокладці оптоволоконних ліній і електричних кабелів. Іноді з їх допомогою організовують водовідведення вологи з перезволожених місцевостей.

Труби з різним SDR

Вироби з різним SDR мають, звичайно ж, різні властивості, тому застосовуються в різних сферах будівництва. Далі детальніше ознайомимося з їх особливостями.

Поліетилен марки 100

Отже, вироби марки ПЕ 100 володіють наступними якостями:

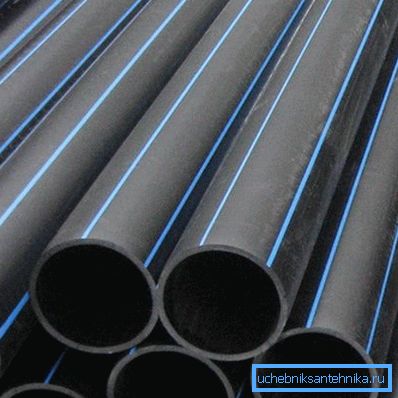

• Труба ПЕ100 SDR17 - є незамінним матеріалом при влаштуванні газопроводів і систем напірного водопостачання. Особливо вони затребувані там, де потрібно трубопровід великого перерізу.
• Треба сказати, що SDR17 відносяться до виробів нового покоління, які отримують шляхом застосування сучасних технологій. Що стосується інших особливостей труби ПЕ100 SDR17 - технічні характеристики дозволяють використовувати її при влаштуванні трубопроводів великий протяжністю, що також є важливим їх гідністю.
• SDR11 - виготовлені з поліетилену, виконаного при низькому тиску. Завдяки високій щільності матеріалу, вироби можна використовувати для водопроводів високого тиску. Крім того труби ПЕ 100 SDR 11 найчастіше застосовуються при влаштуванні каналізаційних колекторів, так як вони стійкі до агресивного середовища. Їх укладання може здійснюватися в будь-якому грунті.
• ПЕ100 SDR21 - призначені для пристрою водопроводів. На думку фахівців, вода в такому водопроводі не має присмаку, в той час як труба ПЕ 100 SDR17 і SDR11 псують її смак.

Поліетилен марки ПЕ 80

Вироби цієї марки бувають наступних видів:

• ПЕ80 SDR17 - є оптимальним вибором для малоповерхових будинків при влаштуванні водопроводу. Такі вироби мають гарну міцність і при цьому невисокою вартістю.
• Труба ПЕ80 SDR11 - відноситься до продукції нового покоління. Зазвичай їх використовують для подачі холодної води. Крім того, вони можуть застосовуватися для газифікації і каналізації.
• ПЕ80 SDR13,6 використовуються для ремонту та монтажу водопроводів для рідких хімічних речовин.

Поліетилен ПЕ 63

ПЕ63 виготовляються зі значенням SDR - 11. В якості матеріалу для них використовують різного роду полімери. Вони можуть використовуватися як для водозабезпечення, так для монтажу каналізаційних систем.

Крім того, їх не рідко використовують в якості захисного футляра для комунікацій електропостачання та зв'язку.

переваги

Наостанок розглянемо переваги застосування трубопроводів даного виду:

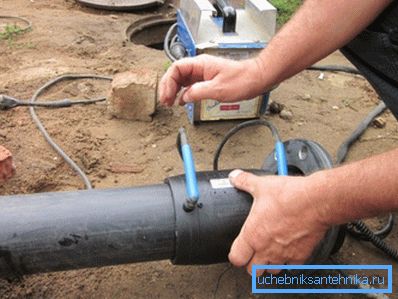

Зверніть увагу! Інструкція по монтажу таких поліетиленових трубопроводів має на увазі використання спеціального паяльника.

висновок

Труби з поліетилену з різним значенням SDR можуть застосовуватися для прокладки різних видів трубопроводів. Дана можливість пояснюється великим вибором марок, що володіють тими чи іншими властивостями. Крім того важливим їх перевагою є відмінне поєднання якості і низької вартості.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
