Поліпропіленові труби для опалення: 5 етапів монтажу системи

Початківці майстра, які не мають достатнього практичного досвіду, приймаючи рішення про вибір тих чи інших технологій для конструювання системи контролю мікроклімату, задаються питанням, чи можна використовувати поліпропіленові труби для опалення. Однозначну відповідь ви зможете отримати, тільки ознайомившись з розміщеним нижче матеріалом.

особливості полімеру

Перш за все, слід зазначити, що цей вид пластику, як і будь-який інший, відмінно підходить для транспортування рідкого середовища, яка і є теплоносієм в системі обігріву приміщень.

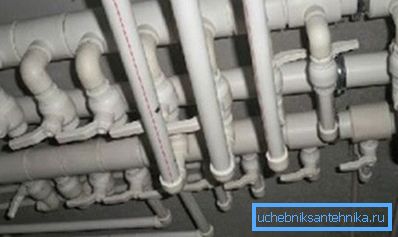

Крім того, опалення з поліпропіленових труб відрізняється безліччю переваг, що вигідно виділяють це рішення на тлі існуючих альтернатив.

До них відносяться:

1. Легка процедура установки. Труби з поліпропілену для опалення стикуються між собою за допомогою пайки. Ця технологія, на відміну від зварювання сталевих деталей, не викликає труднощів навіть у початківця майстра і не вимагає залучення фахівців зі сторони, ціна на послуги яких буває досить висока.

1. Поліпропілен, будучи однією з різновидів пластику, не окислюється на повітрі, тому система опалення з поліпропіленових труб абсолютно не схильна до корозії. Це значно подовжує термін її експлуатації.
2. На внутрішній поверхні трубопроводів, завдяки винятковій гладкості пластика, не відбувається відкладення мінеральних солей, розчинених у воді. Тому навіть через багато років пропускна здатність опалювальної системи і, відповідно, її ефективність, не зменшиться.
3. Поліпропіленова труба для опалення, незважаючи на гнучкість, має підвищену механічну міцність. Це означає, що сконструйована з такого різновиду полімеру мережу нагрівання повітря в приміщеннях здатна витримати високу температуру теплоносія і підвищений тиск циркулюючої рідини.
4. Правильно розроблена і розрахована схема опалення з поліпропіленових труб, через високу швидкість протікання рідини, відрізняється підвищеним коефіцієнтом корисної дії в порівнянні з опаленням, виконаним з металевих деталей.
5. Невисока кошторисна вартість монтажу системи опалення дає можливість заощадити.

Порада! З огляду на, що труби для опалення з поліпропілену легко зварювати між собою своїми руками, ви можете з легкістю сконструювати необхідну водопровідну мережу самостійно, ще більше скоротивши свої витрати.

вибір матеріалів

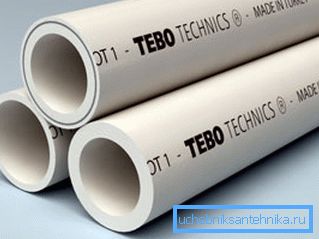

Існують різні види поліпропіленових труб. Але не кожна їх різновид підходить для водопостачання та опалення. Всі необхідні технічні характеристики відображені в ГОСТ Р 52134-2003.

У цьому документі вказано також діаметр поліпропіленових труб для опалення - таблиця, наведена в ньому, дозволяє підібрати потрібну різновид деталей в залежності від температури, тиску і виду теплоносія.

Відрізнити між собою різні полімерні деталі допоможе маркування поліпропіленових труб: для опалення підходять вироби марок PN 20 і PN 25. Вживаний при їх виготовленні пластик дає можливість транспортувати рідину, температура якої становить 90 градусів Цельсія (стандарт також передбачає короткочасне перевищення цього параметра на 10 градусів) .

Цифри після буквеної маркування свідчать про те, що тиск теплоносія в опалювальній системі може в 20 або 25 разів перевищувати атмосферний.

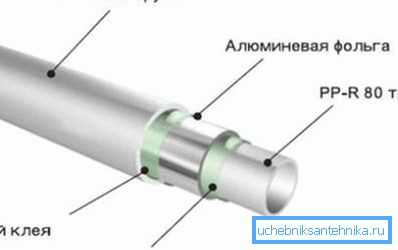

Краще використовувати поліпропіленові труби і фітинги для опалення, марковані PN 25. Ці вироби армовані тонкої металевої фольгою, що надає водотранспортной мережі додаткову надійність.

Незалежно від того, чи належить вам монтаж нової мережі обігріву приміщень або банальна заміна труб, перед їх покупкою слід переконатися в якості:

• виріб повинен мати ідеально круглу і рівну форму;
• структура пластика, з якого відлили труби, повинна бути однорідною, протягом всього шляху;
• на трубі в обов'язковому порядку повинна знаходиться маркування, завдяки якій можна дізнатися дату її виготовлення, номер партії та інші технічні параметри.

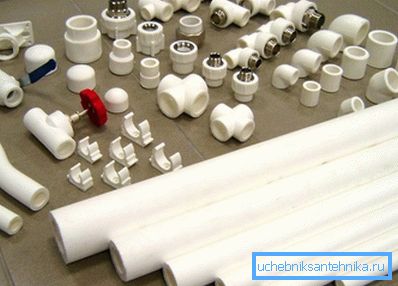

Зверніть увагу! Для виготовлення мережі опалення потрібно купувати труби і з'єднують їх фітинги, вироблені одним заводом. Кожен виробник може вносити невеликі зміни до складу використовуваного полімеру. Згодом, при пайку, це може привести до появи шлюбу і нещільного з'єднання деталей між собою. Крім того, розміри виробів різних виробників можуть трохи не співпадати.

Збірка опалювальної системи

Етап 1. Розрахунки

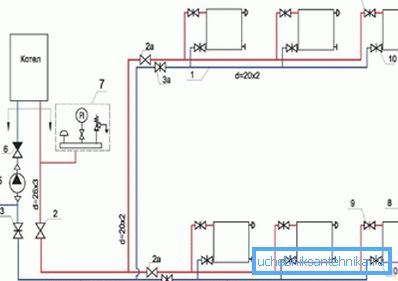

Незважаючи на те, що монтаж системи опалення може проводитися і самостійно, її проектування бажано отримати професійному інженеру. Тільки він може розрахувати всі необхідні параметри і скласти креслення, за яким проводитиметься збірка.

Вибір конкретної різновиду опалення здійснюється виходячи з особливостей приміщення і його площі. Крім того, в залежності від використовуваних радіаторів опалення, можуть монтуватися системи з верхньою подачею теплоносія і нижньої.

Перед складанням документації фахівець повинен оглянути житло, зняти його фактичні розміри, упевнитися в наявності або відсутності утеплювачів і так далі.

Підсумковий проект, крім безпосередньо креслення, повинен вказувати:

• який діаметр поліпропіленових труб потрібно використовувати при конструюванні системи обігріву приміщень;
• кути, під якими повинні бути прокладені магістральні трубопроводи для забезпечення природного струму води;
• місця закріплення і способи підключення радіаторів опалення та інших приладів (котла, водонагрівача і так далі).

Етап 2. Необхідні інструменти

Опалення поліпропіленовими трубами буде довго і ефективно функціонувати тільки в тому випадку, якщо під час його монтажу була ретельно дотримана процедура пайки.

У роботі вам знадобляться не тільки безпосередньо труби і фітинги, але і спеціальне обладнання:

• спеціальний зварювальний апарат для пайки поліпропілену (його ще називають «праску» або «паяльник»);
• насадки, що дозволяють нагрівати деталі різного діаметра;
• спеціальний труборіз або ножиці, за допомогою яких можна відрізати шматки труб потрібної довжини;
• шейвер - пристрій для зняття з торця труби залишків армуючої фольги, яка може перешкодити пайку;

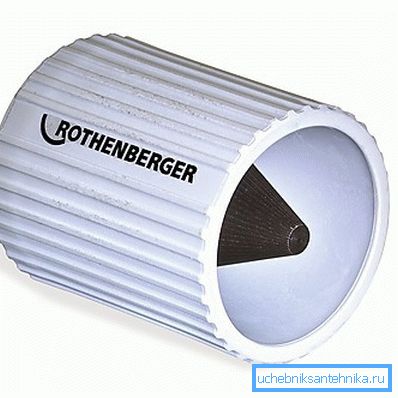

• Фаскознімачі - пристосування, що робить скіс на зрізі труби, завдяки якому вона краще входить в фітінг для з'єднання труб.

Етап 3. Підготовка

Перш ніж приступити до з'єднання, потрібно особливим чином підготувати труби до використання:

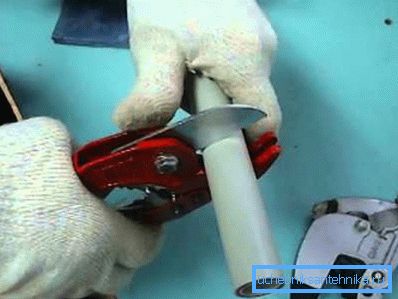

1. За допомогою спеціальних ножиць або труборезоа придбані поліпропіленові труби розрізають на відрізки необхідної вам довжини;

1. З торця труби (його зовнішньої частини) знімається фаска шириною в 3 мм під кутом в 15 градусів. Завдяки цій операції труба легше входить в сполучні фітинги. Крім того, гострий торець не "зчистити» шар розігрітого пластику, що може привести до порушення герметичності стику надалі.

1. Трубу і внутрішню поверхню фитинга слід ретельно очистити від пилу і сміття, після чого знежирити спеціальним складом.

Етап 4. Зварювання

Починати роботу потрібно з підготовки устаткування:

1. Встановити праску на спеціальну підставку, яка полегшує його використання і захищає від травм.
2. Терморегулятор пристрою необхідно встановити на позначку в 270 градусів Цельсія. Ця температура є оптимальною для зварювання поліпропіленових труб під час монтажу системи опалення.
3. Після цього потрібно дочекатися нагріву пристрою. Про закінчення цього процесу буде свідчити запаливши світлодіод зеленого кольору.

Процес з'єднання труб між собою проводиться в такій послідовності:

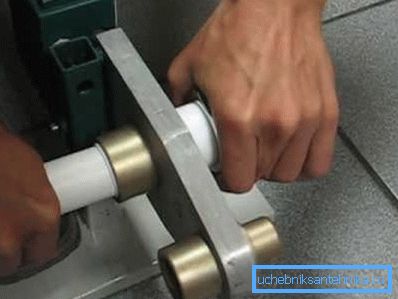

1. На штир паяльника насаджується фітінг, а в розтруб вставляється труба. Це потрібно зробити одночасно, щоб прогрів і розплавлення пластика на обох деталях відбувалося рівномірно.

1. Час прогріву залежить від діаметра використовуваних деталей і вказується в супровідній документації до паяльнику.

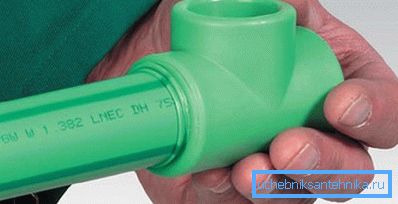

2. Після закінчення розплавлення потрібно зняти трубу і фітінг з паяльника і вставити їх один одного.

Для забезпечення максимальної якості під час стикування, доцільно дотримуватися таких порад:

• поєднуючи деталі, потрібно стежити, щоб їх осьова лінія була строго паралельна;
• під час застигання пластика не можна ворушити трубу і фітінг;
• при стикуванні виробів заборонено провертати їх навколо своєї осі.

Етап 5. Закріплення

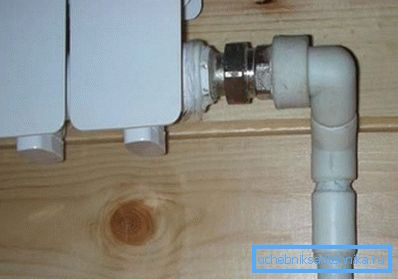

З'єднання з радіаторами опалення проводиться за допомогою спеціальних швидкоз'ємних елементів, які прикріплюються до кінцевих ділянок опалювальних трубопроводів.

Щоб уникнути жолоблення під час експлуатації все готові деталі потрібно закріпити на стіні за допомогою хомутів або кронштейнів. Вони повинні підбиратися так, щоб витримувати вагу труби, наповненої водою. Таким же чином монтуються і радіатори опалення.

висновок

Інструкція, наведена в цій статті, докладно описує послідовність дій, що дозволяє облаштувати поліпропіленове однотрубну опалення приватного будинку своїми руками. Схожим чином здійснюється і конструювання аналогічної схеми в квартирі. Більш докладно про про нашу темі розповість відео, запропоноване вашій увазі.
