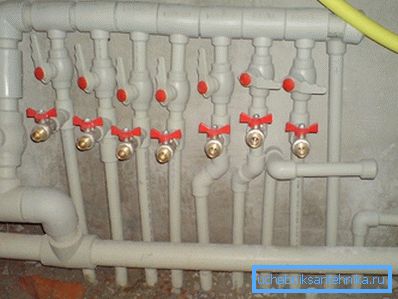

Поліпропіленовий колектор з кранами - особливості

При паралельному підключенні декількох опалювальних приладів або облаштуванні системи опалення «тепла підлога» обов'язково застосовують колектори. Дані пристрої можна купити в сантехнічному магазині або зробити самостійно. У даній статті ми розглянемо, як зібрати сантехнічний колектор з відсікають кранами з такого міцного і доступного матеріалу як поліпропілен.

Загальні відомості

На сьогоднішній день колектори, які в народі називають гребінками, застосовують для сукупного підключення ряду опалювальних і сантехнічних приладів. Зовні цей пристрій циліндричну деталь з одним вводом і багатьма відводами. Кожен відведення забезпечується запірною арматурою.

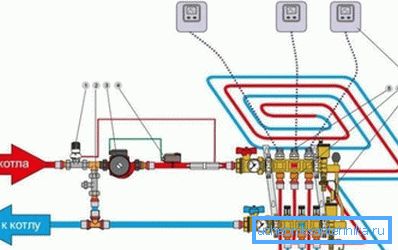

Принцип роботи даного пристрою наступний - вода або інша рідина подається на введення під тиском. Далі вона розподіляється по відводів, які дозволяють паралельно підключити декілька сантехнічних приладів або, наприклад, кілька контурів системи теплої підлоги.

Коллекторное підключення дозволяє забезпечити рівномірний тиск води у всіх сантехнічних приладах при їх одночасному включенні. У разі використання гребінок в системах опалення, забезпечується рівномірний нагрів всіх опалювальних приладів (радіаторів або контурів теплої підлоги).

Зібрати гребінку з поліпропілену своїми руками досить просто, причому для цього знадобиться лише набір трійників і кульових кранів.

При цьому пристрій буде мати ряд переваг, таких як:

• Стійкість до корозії.
• Герметичність, тому що фітинги надійно зварюються один з одним.
• Довговічність - на поліпропіленових стінках фітингів практично не осідає накип.
• Дешевизна, завдяки тому, що ціна поліпропіленових труб і фітингів невисока.
• Надійність, так як поліпропілен є досить міцним матеріалом.
• Можливість виконати рівно стільки відводів, скільки потрібно.
• Можливість використовувати виріб як для системи водопостачання, так і для опалення.

З цих причин багато фахівців вважають за краще металевим колекторам пристрої, зібрані самостійно з поліпропіленових деталей.

виготовлення колектора

матеріали

Отже, щоб самостійно зібрати поліпропіленовий колектор з відсічними кранами, будуть потрібні наступні матеріали:

Зверніть увагу! Кульові крани можна використовувати тільки для відкриття і закриття потоку. Якщо необхідно регулювати його інтенсивність, то слід використовувати запірну арматуру іншого типу.

Діаметри труб і фітингів можуть мати і інші параметри. Головне, щоб вони відповідали діаметру трубопроводу.

збірка

Інструкція по збірці гребінки досить проста, головне - дотримуватися такої послідовності:

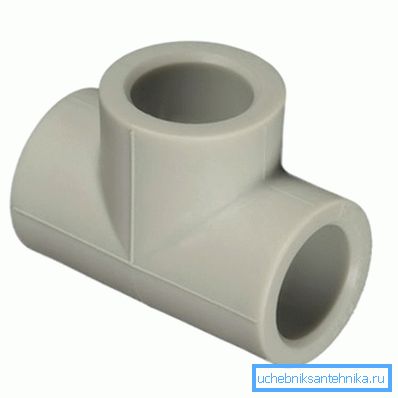

• В першу чергу з'єднуються між собою трійники. Кожен трійник служить відведенням.
• Потім з одного боку пристрою встановлюється заглушка, а з іншого - кутовий фітінг під 90 градусів (якщо подача води буде здійснюватися знизу).

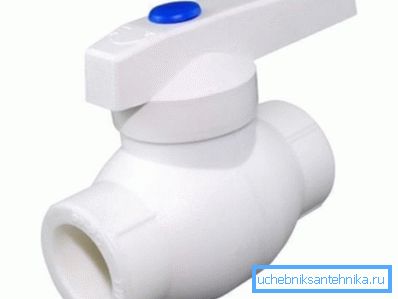

• Після того, як колектор без кранів буде зібраний, потрібно лише встановити запірну арматуру на кожен відведення. Для цього до кожного трійника приварюється невеликий відрізок трубки, до якої припаюється поліпропіленовий кульовий кран.

Для з'єднання всіх деталей між собою знадобиться спеціальний зварювальний апарат (паяльник).

Нижче наведена послідовність з'єднання фітингів за допомогою даного пристрою:

• В першу чергу потрібно розігріти паяльник до робочої температури. Про готовність інструменту буде сигналізувати зелений світлодіод.

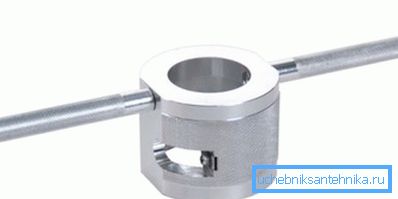

• Так як фітинги з'єднуються між собою відрізками труб, поки розігрівається зварювальний апарат, потрібно зачистити ділянку труби, який буде зварюватись з фитингом. Робиться це за допомогою спеціального інструменту, який надягає на кінчик труби і провертається.

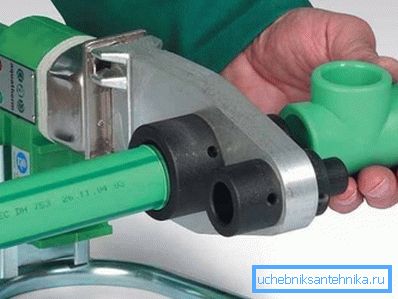

• Після досягнення паяльником робочої температури, треба вставити фітінг і трубу в насадки інструменту і почекати, поки розплавиться поверхню пластика. У комплекті до паяльнику є таблиця, в якій зазначено час плавлення для деталей різного діаметра.
• Після закінчення часу, зазначеного в таблиці, треба витягти з'єднуються деталі з насадок і зістикувати їх між собою. У такому положенні їх потрібно потримати до застигання, намагаючись не ворушити і не провертати.
• Після цього, з'єднану з фитингом трубку потрібно обрізати, залишивши кінчик, для приварювання до нього іншого фітинга.

Порада! Щоб «набити руку», слід потренуватися на обрізаннях труб і муфтах, так як неправильно припаяна деталь може зіпсувати весь колектор.

За таким принципом з'єднуються між собою всі деталі. Якщо колектор з кульовими кранами буде використаний для системи опалення, то потрібно виконати ще одне таке ж пристрій для обратки.

висновок

У багатьох випадках колектор є необхідним елементом розводки. Як ми з'ясували, зробити даний пристрій з поліпропілену під силу кожному домашньому майстру, який вміє поводитися з паяльником для пластикових труб. При цьому якість і характеристики виробу не поступатимуться фірмовим Гребінка.

З відео в цій статті можна почерпнути деяку додаткову інформацію з даної теми.
