Популярні способи з'єднання труб - детальний огляд

При монтажі системи опалення, каналізації та водопроводу обов'язково доведеться вирішувати питання з'єднання труб. При цьому доведеться враховувати матеріал з якого трубопровід виготовлений, умови роботи системи і безліч інших параметрів. Вивчаючи різноманітність існуючих методів з'єднання, не зайвим буде розглянути найпопулярніші варіанти.

Класифікація з'єднань труб

Для зручності всі види з'єднання трубопроводу поділяються на 2 великі групи:

• роз'ємні - можна без порушення цілісності матеріалу розібрати місце стику своїми руками. Класичним прикладом в цій групі можна вважати різьбове з'єднання, на кінці ділянок трубопроводу нарізається різьба і при необхідності місце стику можна без проблем розібрати;

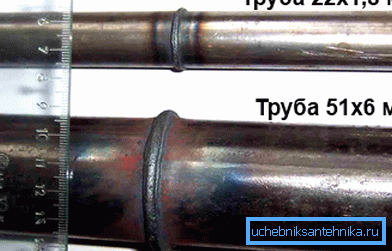

• нероз'ємні - розбирання можлива, але при цьому матеріал трубопроводу постраждає. Зварене з'єднання може служити прикладом в цьому випадку. Сварка металу не дозволить в майбутньому розібрати місце трубопровід, його можна хіба що розпиляти на частини.

Запропонована класифікація носить занадто вже загальний характер. І якщо у випадку з нероз'ємним з'єднанням не так вже й багато варіантів (зварювання, склеювання або розтрубне з'єднання), то в категорії роз'ємних стиків можна виділити кілька цікавих способів.

Популярні типи з'єднань трубопроводу

Крім практичності, при виборі типу стикування потрібно враховувати ще й властивості матеріалу, а також режим роботи трубопроводу. Наприклад, каналізація в приватному будинку працює в безнапірному режимі, тому підійде звичайна розтрубна стикування.

А ось у випадку з монтажем системи опалення потрібно що-небудь більш надійне. Далі перераховані найпоширеніші методи.

З'єднання за допомогою різьблення

Можна вважати класичним способом, який застосовувався і десятки років тому.

Інструкція з тих пір аніскільки не змінилася, діяти потрібно в такій послідовності:

• виконується примірка фитинга і на трубі робиться відмітка, до якої потрібно буде нарізати різьбу;

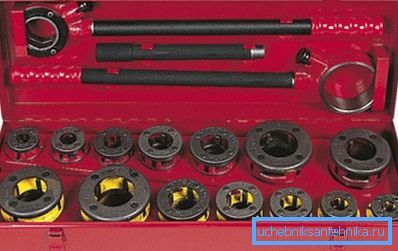

• власне, нарізається різьба. Трубопровід для зручності потрібно закріпити в лещатах, найменший перекіс плашки при нарізуванні різьблення може стати причиною протікання в майбутньому;

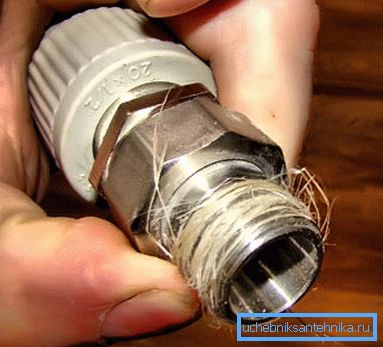

• виконується підмотка - на різьбу просто намотується лляна нитка або будь-який синтетичний ущільнювач. Його ціна мінімальна, а герметичність стику істотно зростає;

• на різьбу нагвинчується фітінг. Різьбове з'єднання труб відноситься до категорії рознімних, що полегшує демонтаж і прочищення трубопроводу.

Зверніть увагу! Нарізування різьблення трохи послаблює перетин. Тому потрібно по можливості уникати механічних впливів на місце стику.

Використання цангового (затискного) фитинга

Використання такого фитинга дозволяє з'єднувати навіть труби з різних матеріалів. З'єднання виходить роз'ємним, що також можна віднести до переваг використання цангових фітингів.

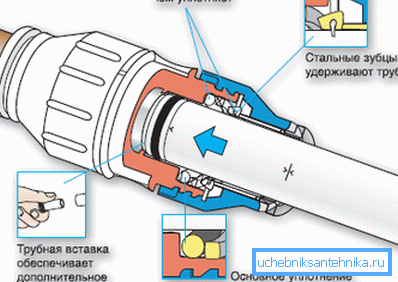

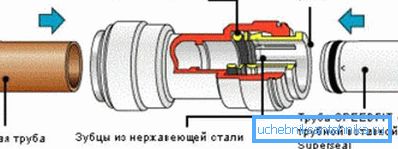

Коли використовується цангові з'єднання труб для стикування різних матеріалів, то з одного боку герметичність стику досягається за рахунок накидної гайки і обжимного кільця, а з іншого - за допомогою цанги.

Стиковка виконується в такій послідовності:

• на трубу надівається накидна гайка та обтискний кільце (саме в такій послідовності);
• потім гайка затягується, кільце деформується і щільно притискає торець трубопроводу до торця фитинга;
• з іншого боку в цангу просто вставляється труба і засувається до упору. Конструкція створює достатній тиск на неї, так що міцність стику гарантована.

рухоме з'єднання

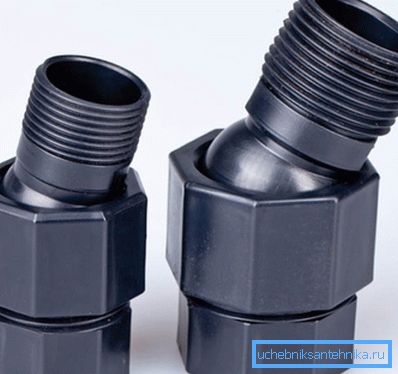

Іноді стандартні фітинги не дозволяють виконати стикування труб під потрібним кутом. У такому випадку можна використовувати шарнірне з'єднання труб. Такий спосіб стикування буде корисний ще й тим, що кут нахилу можна буде легко змінити без демонтажу частини трубопроводу.

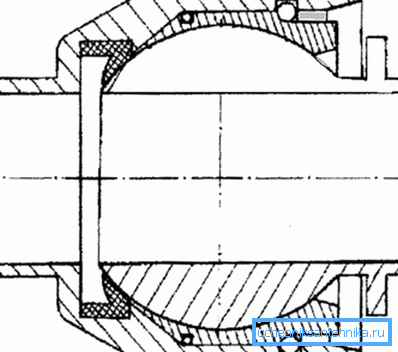

Такі з'єднувальні деталі продаються вже в зібраному вигляді, а рухливість досягається за рахунок не зовсім звичайної конструкції розтруба. Сам розтруб досить широкий, а частина труби, яка поміщена в нього має кулясту форму. Простір між кінцем трубопроводу і внутрішньою поверхнею розтруба заповнене гумовими вставками і шаром мастила.

Зверніть увагу! Ресурс такого типу стикування обмежений (виробник вказує гарантовану кількість поворотів), тому без потреби не варто згинати-розгинати трубопровід.

Що стосується кута повороту, то зазвичай він знаходиться в межах 40-50 ?. Великі кути повороту ускладнюють конструкцію поворотної частини і ставлять під загрозу герметичність стику. Транспортування агресивних рідин сильно скорочує термін служби шарніра.

Трубопровід високого тиску

У домашніх умовах з високим тиском працювати навряд чи доведеться (тиск у водопроводі таким вважати не можна). А ось в промисловості досить часто рідини транспортуються під значним тиском що висуває більш жорсткі вимоги до стиків.

Трубні з'єднання високого тиску з великою кількістю поворотів і фітингів, встановлених в цих місцях, буду мати невисоким ступенем надійності в порівнянні з трубопроводом з мінімальним числом поворотів.

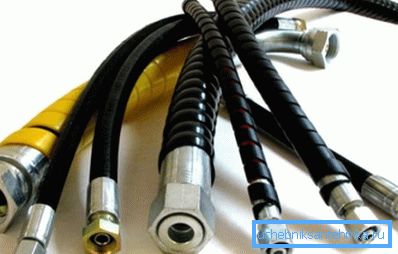

Для вирішення цієї проблеми часто використовуються РВД - рукави високого тиску. Зовні такий рукав виглядає як звичайний гумовий шланг з металевими фітингами з обох сторін.

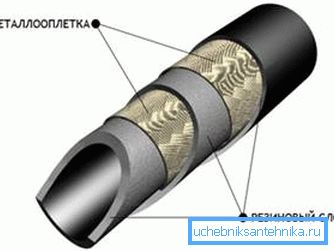

Незважаючи на зовнішній вигляд, конструкція РВД складна. Рукав складається з внутрішнього шару особливою гуми, а міцність досягається за рахунок силового каркаса з металевих ниток. Часто таких силових каркасів буває кілька.

Головна перевага таких рукавів полягає в тому, що поворот виходить плавним і опір потоку рідини мінімально. Кінці РВД приєднуються до трубопроводу за допомогою металевих фітингів.

Американка - простота і надійність

Будь-які види з'єднання труб повинні бути надійними і, по можливості, дозволяти максимально швидко демонтувати ділянку трубопроводу без демонтажу іншої його частини. За цими параметрами американка поза конкуренцією.

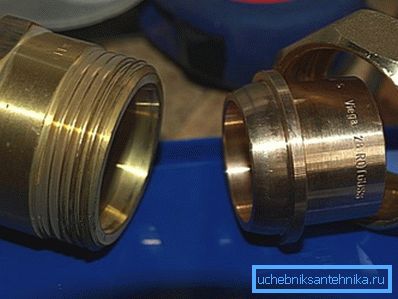

Для стикування 2-х ділянок трубопроводу таким способом знадобиться 2 різьбових фитинга (один з них з обмежувальним буртиком), гумова прокладка і накидна гайка. На кінцях трубопроводу повинна бути внутрішнє різьблення.

Трубне з'єднання американка виконується в такій послідовності:

• частина з зовнішньою різьбою накручується на ділянку трубопроводу з внутрішнім різьбленням;
• після цього приходить черга частини з буртиком, на неї потрібно надіти ущільнювач і накидну гайку, після чого фітінг також накручується на трубу;
• після цього залишається тільки накидну гайку накрутити на зовнішню різьбу відповідного фітинга.

Зверніть увагу! На відміну від більшості інших типів стикування, для демонтажу частини трубопроводу не потрібно розбирати його цілком. Весь процес складання / розбирання виконується за допомогою всього лише однієї гайки.

Таврове з'єднання

Таврове з'єднання труб може бути під прямим або під гострим кутом, воно необхідне, коли в існуючий трубопровід потрібно врізати ще одну трубу. Прикладом може служити врізка каналізаційної труби, що йде з квартири, в стояк. Забезпечити врізку можна двома способами - за допомогою спеціальних фітингів або зварюванням (якщо труби металеві).

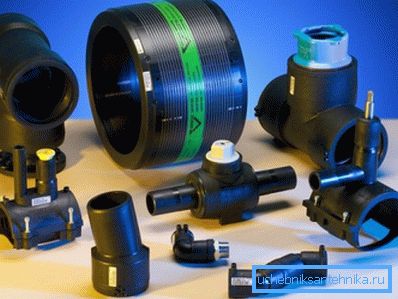

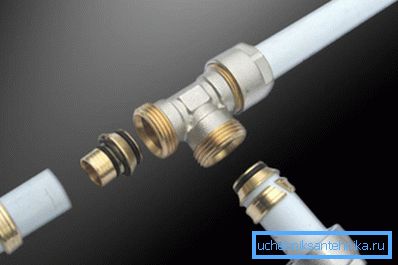

Що стосується фітингів, то для цього використовуються трійники і хрестовини, ці елементи дозволяють створити складний вузол. Такі з'єднання з трійником може виконуватися будь-яким з описаних способів. Може використовуватися обжимной фітінг, зварювання ПП (в разі поліпропіленового трубопроводу), розтрубне з'єднання (якщо мова йде про каналізацію) і т. Д.

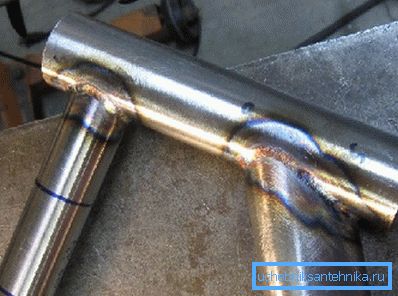

Врізка металевих труб за допомогою зварювання виконується рідко і досить складна для початківця сантехніка. Основна проблема тут полягає в тому, щоб правильно розмітити виріз на трубі в яку потрібно врізатися і на торці трубопроводу, який буде приєднуватися.

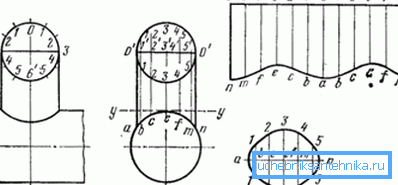

Для вирішення цієї проблеми можна використовувати спеціальні шаблони, в яких в залежності від діаметра наведені криві, які відзначають контур вирізу, також можна скористатися спеціальними програмами для розмітки.

  Зверніть увагу! Якщо вирізи НЕ будуть ідеально збігатися, то щілини доведеться заварювати шматками металу, а це негативно позначиться на герметичності. Тому розмітці потрібно приділити основну увагу.

Штуцерне з'єднання

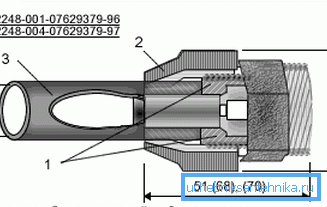

Штуцерне з'єднання труб відноситься до класу рознімних і складається з власне штуцера (звичайна втулка з різьбою і обмежувальним буртиком), кільця ущільнювача і накидної гайки.

Порядок стикування секцій трубопроводу цим способом дещо нагадує американку:

• на штуцер (втулку з різьбою) потрібно надіти кільце ущільнювача і накидну гайку;
• після цього штуцер накручується на трубу з різьбленням;
• для завершення з'єднання залишається тільки накрутити гайку на муфту або кінець іншого трубопроводу.

Цей метод часто використовується, коли в існуючу систему потрібно врізати будь-якої вимірювальний прилад. Штуцер зручний тим, що майже немає обмежень за діаметрами, що з'єднуються, для забезпечення герметичності досить просто підібрати потрібний діаметр штуцерних фитинга.

Грувлочное з'єднання

Цей тип з'єднання можна вважати одним з найпростіших. Грувлочное з'єднання труб відноситься до категорії бессварних рознімних типів стикування трубопроводу.

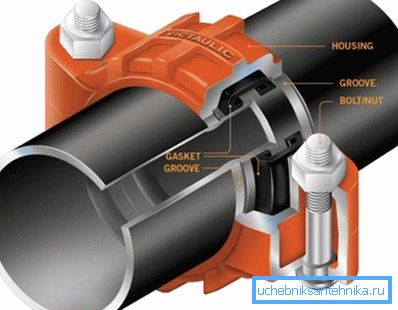

Грувлок - звичайний хомут, що дозволяє швидко об'єднати в одне ціле 2 труби. Конструкція цього елемента досить проста - пластиковий корпус всередині якого знаходиться гумовий ущільнювач і болти з двох сторін. Затягуючи болти створюється необхідний тиск, гумова манжета деформується, щільно прилягаючи до поверхні трубопроводу, за рахунок цього забезпечується герметичність стику.

Бессварное з'єднання труб - оптимальний варіант з точки зору обслуговування трубопроводу. У будь-який момент болти можна послабити, зняти хомут і прочистити або замінити пошкоджену ділянку труби.

Конструкція деяких грувлоков трохи ускладнена і в нижній частині має виступ по всьому колу. У трубопроводі на певній відстані від стику повинен бути паз, при стикуванні виступ на грувлоке заходь в цей паз, забезпечуючи додаткову міцність стику.

На завершення

Жоден трубопровід неможливо прокласти, що не зіткнувшись з проблемою стикування окремих секцій. Вибирати доведеться між безліччю варіантів, кожен з яких має свої переваги й недоліки. У статті наведено короткий огляд популярних способів стикування трубопроводу.

Початківець сантехнік за допомогою цієї інформації зможе визначитися з оптимальним варіантом виконання монтажних робіт. На відео в цій статті розглянуті деякі види рознімних з'єднань.
