Послуги вальцювання труб: технологія і спеціальний

Каток або вальцювання труб - це виробничий процес, в ході якого металевий виріб деформується по тих чи інших напрямках з урахуванням необхідного кута згину.

У цій статті ми розповімо про те, які типи вальцювання є і для яких цілей вони застосовуються. Крім того, ми розглянемо, що собою являє верстат для вальцювання труб і як він працює.

різновиди вальцювання

На сьогоднішній день повсюдно практикується ряд операцій, які об'єднані одним загальною назвою - вальцевание. Слід зазначити, що всі ці технологічні процеси суттєво відрізняються як способом реалізації, так і особливостями застосовуваного обладнання.

Отже, за допомогою яких методів виконується вальцовка трубок? Основних методів два - це радіальна деформація (обробка поперечного перерізу) і вигин.

радіальна деформація

Радіальна деформація виконується за допомогою збільшення або зменшення поперечного перерізу. Збільшення діаметра називається розвальцюванням, а зменшення - завальцюванням.

Розглянемо докладніше, як здійснюються ці процеси:

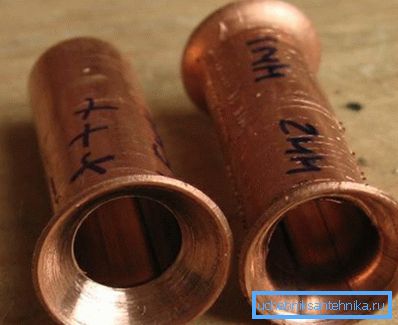

• Розширення поперечного перерізу за рахунок збільшення діаметра дозволяє створити на кінці труби невеликої розтруб. Такий розтруб є першочерговою умовою для реалізації бесфітингового з'єднань окремих елементів трубопроводу. Створивши потрібне розширення, можна вставити трубу меншого діаметру в розтруб і згодом надійно зафіксувати з'єднання.

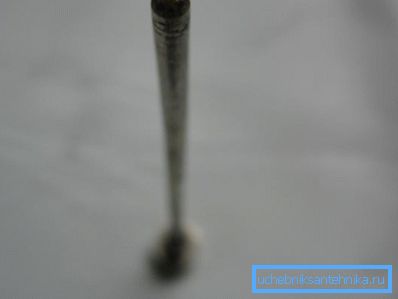

• Зменшення діаметра труби - це процес протилежний розширенню. Якщо попередня технологія дозволяє отримати розтруб, то посредствам завальцовки поперечний переріз плавно звужується. Навіщо це потрібно? Діаметр поперечного зрізу звужується для того, щоб труба простіше входила в розтруб і надійніше в ньому фіксувалася.

Важливо: І перший, і другий технологічний процес виконується на пластичних нехрупкій металах без попереднього нагрівання. Якщо доведеться працювати з жорсткими металами, схильними до розтріскування при механічних навантаженнях, може знадобитися попереднє нагрівання, при якому виріб буде більш пластичним і податливим.

Тепер спробуємо розібратися, із застосуванням якого інструменту виконується радіальна вальцовка гальмівних трубок.

Інструмент для розвальцьовування

Інструкція збільшення діаметра поперченного перетину допускає застосування різного інструменту, від примітивного до технічно складного:

• Найпростіше пристосування, яке активно застосовується сантехниками і установниками спліт-систем є металевий конус з гладкою поверхнею. Виготовити таке пристосування можна своїми руками, досить сточити металевий циліндр до потрібної форми, а потім відполірувати поверхню. Втім, такий інструмент можна купити, так як ціна на нього невисока. Принцип дії пристосування простий. Необхідно вставити кінець конуса в зріз трубки і з силою провернути кілька разів. Серед переваг рішення відзначимо доступну вартість і довговічність пристосування. Але є і недоліки, серед яких можливість обробки труб тільки з м'яких металів і відсутність точного контролю ступеня розширення.
• Більш технологічний і складний у виконанні конус обладнується тріскачкою. Інструкція використання вдосконаленого конуса багато в чому схожа з застосуванням попереднього елемента. Конус вставляється в перетин і провертається з натиском. Наявність тріскачки дозволяє спростити процес закручування конуса і сприяє регулюванню зусилля.
• Експандер - це ще один інструмент, який призначений для проведення швидкої і порівняно якісної розвальцьовування труб, виготовлених з м'яких металів. Робоча частина експандера обладнана декількома сегментами. Стискаючи рукоятки інструменту, ми розводимо сегменти, які, в свою чергу, розтягують трубу. Недоліком рішення є недостатньо рівні стінки розтруба.

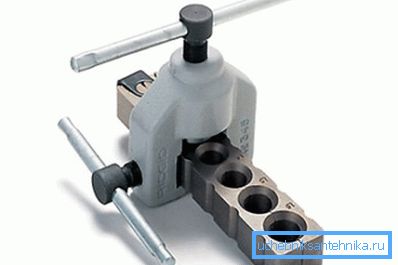

• Вальцювальний інструмент, оснащений ексцентричним конусом - це найбільш прогресивний рішення для роботи з виробами з м'яких металів. Інструкція використання інструменту нескладна, досить вставити трубу в отвір відповідного діаметру і провернути рукоять. Інструмент може бути оснащений запобіжним пристроєм, який не дає розширити діаметр більше того, ніж це потрібно. Обробка труб за допомогою цього інструменту забезпечує кращий результат в порівнянні з усіма раніше перерахованими пристосуваннями.

Інструмент для завальцовки

• Молоток - найпростіший інструмент, яким можна наносити несильні удари по краю труби. Для того щоб не зігнути трубу в неї доцільно вставити металевий стрижень.

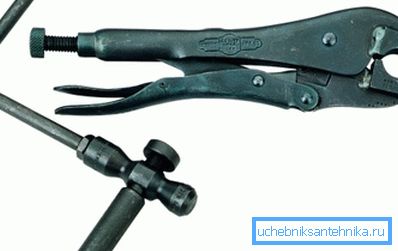

• Спеціальні кліщі - професійний інструмент для вальцювання мідних труб, що забезпечує прийнятну якість загину. Для того щоб обробка металевих виробів вимагала менших фізичних зусиль, слід вибирати модифікації з більшою довжиною руків'я. (Див. Також статтю Розвальцьовування труб з міді: особливості.)

Важливо: Для більш точної обробки країв труб може бути застосований спеціальний верстат з вулицями. Верстати такого типу призначені для суто професійного застосування, а тому ціна їх висока.

вигин труби

Вигин труби також називається гнуття. Такий тип обробки знайшов широке застосування при виготовленні різних трубопроводів.

Розглянемо основні категорії інструментів, що дозволяють швидко і одночасно якісно зробити загин.

• Пружина (внутрішня і зовнішня) застосовується сантехниками для деформації труб з металлопласта. Така вальцовка для мідних труб проста в застосуванні, ціна її невисока, але, на жаль, вона не підходить для роботи з металами більш жорсткими, ніж мідь.

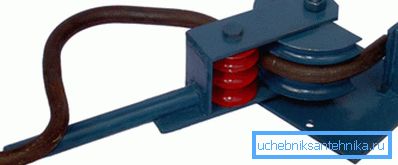

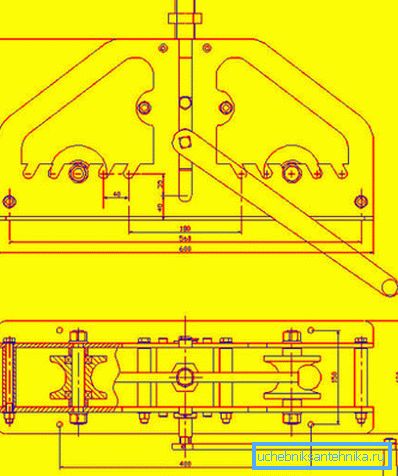

• Трубогиб - це універсальне рішення для деформації різних металевих труб під необхідним кутом. Більш того, застосовуючи такий інструмент можна дотримати радіус повороту труби. Трубогиб функціонує за рахунок мускульної сили прикладеної до важеля коміра.
• Гнучкі вальці - це пристосування, що дозволяють деформувати труби, виготовлені з жорстких металів. Інструмент складається з платформи, на якій, на певній відстані один від одного, встановлені ролики, через які протягується труба. За рахунок регулювання притискного ролика можна контролювати кут і радіус вигину. (Див. Також статтю Як зігнути профільну трубу: особливості.)

висновок

Тепер ви знаєте, що собою являє вальцювальний верстат для труб, за яким принципом він працює і в яких цілях він застосовується. Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
