Ппу ізоляція для труб для зниження теплових втрат всередині

Деякі комунікаційні системи потребують максимальному утриманні тепла, тому весь час розробляються інноваційні новинки. Одним з варіантів є виробництво труб в ППУ ізоляції. Подібні вироби здатні знизити теплові втрати приблизно на 40 відсотків, а також прослужити тривалий період часу.

Розгляд матеріалу для оболонки

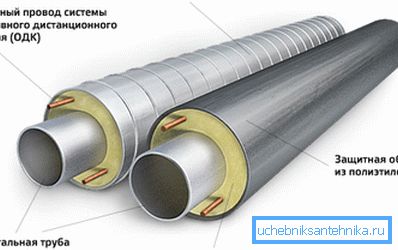

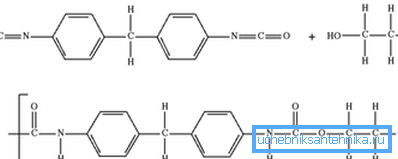

В основі продукції лежить пінополіуретан, що відноситься до категорії газонаповнених пластмас, які утворюються шляхом спінювання з наступним затвердінням рідкої композиції. Газова фаза становить приблизно 98 відсотків всього обсягу матеріалу, тому теплоізоляційні характеристики високі. Далі пропонується порівняльна таблиця з іншими аналогами.

Примітка! З вишерасположенной таблиці стає видно, що використання матеріалу надає можливість збільшити в деякій мірі корисний обсяг вироблених виробів.

Основний список достоїнств

• Коли використовуються сталеві труби в ППУ ізоляції, помітно знижуються терміни проведення монтажних робіт при прокладанні комунікацій, так як відпадає необхідність в пристрої коробів для труб.
• Завдяки теплоізоляційної оболонці елементи стають стійкі до впливів навколишнього середовища. Їх термін експлуатації істотно збільшується (до 30 років).
• Доступна ціна дає можливість застосовувати вироби з тепловою ізоляцією в різних галузях будівництва, тим більше що витрачена сума окупається не тільки тривалим терміном служби, а й відсутністю додаткових робіт.
• Трубопроводи з наявністю подібної оболонки здатні добре утримувати тепло в системі, завдяки чому енергетичні витрати на прогрів внутрішнього середовища в значній мірі скорочуються.

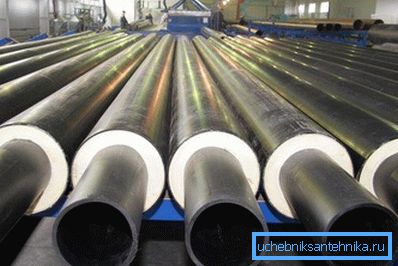

Виробничий процес

Виготовляються труби в ППУ ізоляції по ГОСТу 30732-2006, де представлені основні вимоги до продукції. Спочатку сталеві вироби проходять підготовку з метою поліпшення адгезії. Вони поміщаються в нагрівальну камеру, після чого потрапляють в дробоструминний відділ.

Там проводиться зачистка спеціальними щітками. Така обробка дозволяє підсилити здатність до зчеплення з компонентами теплозахисної оболонки. Після цього виконується збірка, при якій труба поміщається всередину ізоляції і фіксується. По краях залишаються голі кінці, щоб була можливість здійснити зварювання.

проведення монтажу

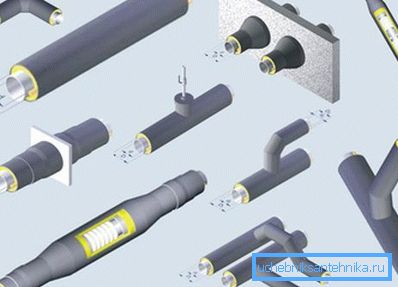

Зазвичай труби з ППУ ізоляцією використовуються для прокладки теплотраси в різні будови з метою обігріву або подачі гарячої води. Однак в окремих випадках елементи застосовуються індивідуальними забудовниками, які опалюють додаткові споруди на заміській ділянці тощо. Тому варто розглянути процес монтажу.

загальні положення

• До ізоляції місць з'єднань приступають після тестування зварних швів неруйнівним методом. В якості альтернативного методу можна провести гідравлічні випробування.
• Ізоляція труб ППУ на стиках повинна проводитися при температурі вище 15 градусів. При опадах роботи допускається виконувати лише під спеціальним укриттям, щоб виключити проникнення вологи.
• При влаштуванні теплотраси з наявністю системи дистанційного контролю стану оболонки повинна в обов'язковому порядку братися до уваги спеціалізована інструкція по з'єднанню провідників.
• На елементах з діаметром понад 273 мм термічна усадка муфт здійснюється із застосуванням відразу двох газових пальників.

Основні роботи

Щоб виконати монтаж своїми руками, необхідно володіти певними знаннями в галузі зварювання сталевих труб. Що стосується інших операцій, то вони досить прості.

Для ознайомлення нижче наводиться порядок дій, які слід виконати для з'єднання елементів і теплоізоляції стиків.

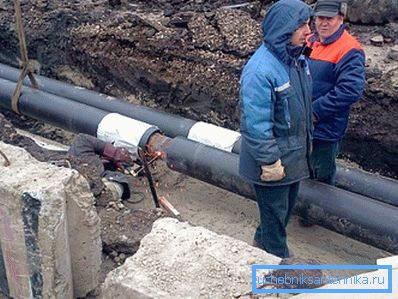

1. Безпосередньо перед зварюванням інсталюється муфта. Захисна плівка не знімається, поки не почнеться процес закриття місць з'єднань. Виконується зварювання по колу.

1. Торці теплоізоляції, а також поверхні під муфтою ретельно очищаються від забруднень. Сталева труба обробляється щіткою по металу, щоб усунути повністю пухкий шар іржі.

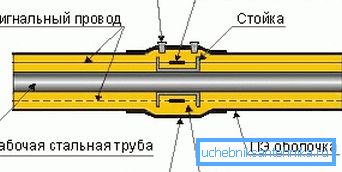

2. Видаляється захисний шар приблизно на 15-20 мм, після чого встановлюються сигнальні провідники, що дозволяють вести контроль на відстані. Виробляються контрольні вимірювання.
3. Поліетиленова оболонка обезжиривается розчинником. Обробляється частина від торця на 15-20 см. Після цього здійснюється шліфування наждачним папером і повторне змазування знежирюючим складом.
4. За допомогою рулетки і олівця робляться відмітки для позначення країв сполучної деталі. Це потрібно для того, щоб виконати отцентровку. При нанесенні розмітки не можна застосовувати крейда.
5. Муфта розпаковується певним чином. Її зовнішня частина повинна перебувати на поліетиленовій оболонці елемента. Переміщення відбуватиметься по внутрішній поверхні.
6. У верхній частині сполучної деталі сверлится отвір діаметром 25 мм, при цьому відстань від будь-якого краю має скласти 150 мм. Поверхні з обох сторін прогріваються пальником.
7. На прогріте підставу по всьому периметру розташовується мастична стрічка. Від рисок відступається приблизно 10-15 мм. Напуск смуги не повинен бути менше сантиметра.
8. Муфта акуратно насувається на місце з'єднання відповідно до нанесеної розмітки. Краї елементу сідають за допомогою м'якого полум'я пропанового пальника.

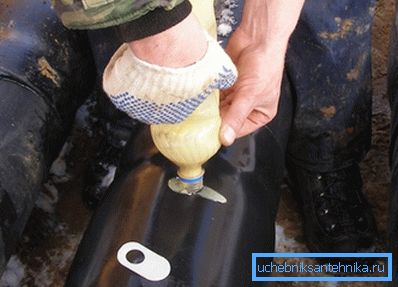

9. Виконується теплоізоляція стику, для чого в отвір заливається спеціально приготована суміш. На останньому етапі встановлюється поліетиленова пробка.

Примітка! Контроль герметичності перед заливкою складу здійснюється методом опресування труб, коли за допомогою спеціального пристрою накачується повітря під певним тиском.

Заключна частина

Вивчивши вищевикладену інформацію, можна зрозуміти, що труба в ППУ ізоляції є ідеальним рішенням при влаштуванні теплових трас, які потребують ідеальної захисту від холоду та інших впливів. Більш детальні відомості про сучасних виробах з готовою теплоізоляцією і проведенні монтажних робіт представлені на відео в цій статті, щоб початківцям майстрам став повністю зрозумілий процес укладання.
