Прямошовних труба зі сталі: характеристики та особливості

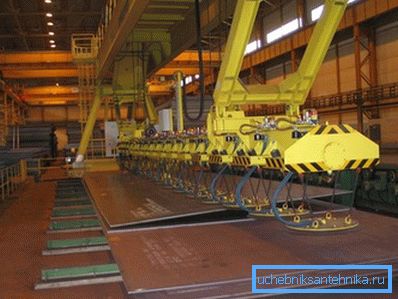

Зварні прямошовні труби по ГОСТу 10704 91 і 10705-80 представляють собою металовироби, зварені зі сталевих штрипсів. Промислове виробництво даного типу виробів включає такі етапи як формування заготовок з листового прокату і зварювання їх в єдине ціле.

Технічні та експлуатаційні характеристики виробу багато в чому визначаються якістю використовуваного металу і технологією зварювання деталей. Розглянемо докладніше, що собою представляють металовироби, виготовлені за ГОСТ 10704 91.

Основні характеристики

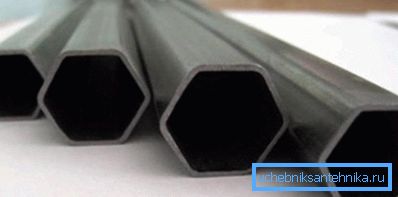

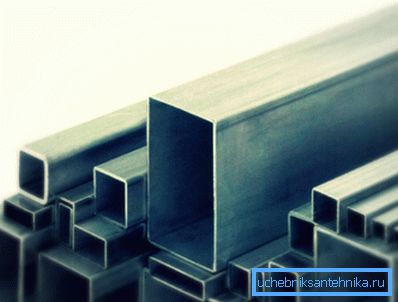

Прямошовних електрозварні труба - це суцільнометалеве виріб з круглої або прямокутної формою поперечного перерізу, що виготовляється суто в заводських умовах на спеціальному прокатному обладнанні. Виробництво вироби здійснюється за допомогою скочування листової сталі в заготовку, яка проваривается методом прямого стику.

Відповідно до способу формування заготовки прямошовні труби підрозділяються на наступні різновиди:

• холоднодеформовані;
• гарячодеформовані;
• холоднокатаний;
• холоднотягнуті.

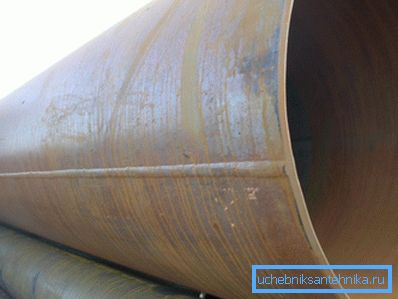

Зварений шов має поздовжній напрямок, що забезпечує оптимальні показники за міцністю.

Важливо: Труби, зварені таким методом, не передбачають можливість механічного згинання, так як це може привести до їх розтріскування або сминанию з втратою первісної конфігурації і міцності властивостей.

При виготовленні електрозварювальних труб застосовується вуглецева і низьковуглецевий сталь спокійних, напівспокійних і киплячих марок Ст1, Ст2, Ст3, Ст4, 08Ю і 22ГЮ.

Оптимальні властивості міцності вироби будуть забезпечені при утриманні в стали:

• вуглецю - не більше 0,25%;
• сірки - 0,056%;
• фосфору - 0,046%.

Відповідно до типу і маркою застосованої стали прямошовні металовироби підрозділяються на наступні типи:

• СП - модифікація з спокійної сталі;
• ПС - модифікація з напівспокійну стали;
• КП - модифікація з киплячою стали.

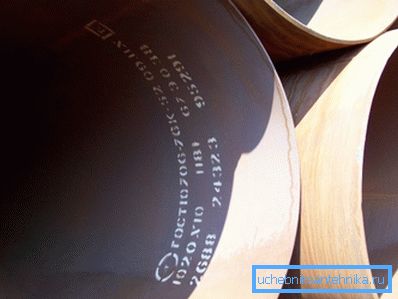

Належність до однієї з перерахованих вище категорій вказується в маркуванні, нанесеної на поверхню труб або зазначеної в супровідній документації.

Прямошовні електрозварні труби з низьколегованої і вуглецевої сталі, діаметр яких становить 10-530 мм, підрозділяються на наступні групи:

• з нормованим хімічним складом;
• з нормованими механічними властивостями;
• з нормованими механічними властивостями і хімічним складом;
• з нормованим випробувальним гідравлічним тиском.

Застосування перерахованих вище марок стали не здатне забезпечити готовому виробу достатню стійкість до корозійних процесів. Саме тому, готові труби до або після проведення монтажних робіт піддаються спеціальній обробці, яка полягає в застосуванні спеціальних захисних складів або в нанесенні традиційних лакофарбових матеріалів (ЛФМ). (Див. Також статтю Захист від корозії сталевих труб: особливості.)

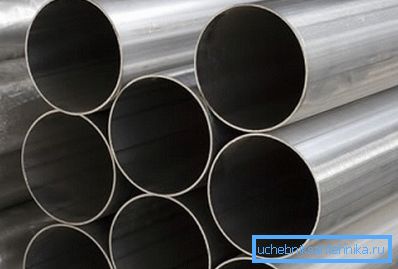

Окрема категорія - це оцинкована зварна труба, для виробництва якої застосовується вуглецеву сталь марок 10, 20, 35, 45 і 15ХМ. Такі металовироби можуть використовуватися за своїм призначенням з мінімальною антикорозійною обробкою або взагалі без неї.

Готові вироби, незалежно від марочності застосованих виробничих матеріалів, повинні витримувати довгострокове робочий тиск не більше 16 МПа. Це якість багато в чому визначає сферу застосування зварних прямошовних труб.

Сфера використання

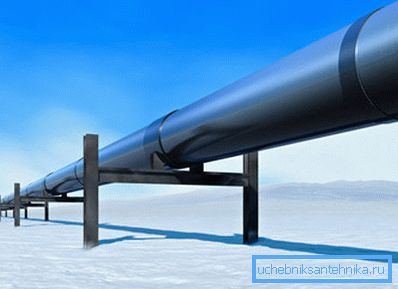

Сортамент прямошовних труб, представлений на ринку, знайшов широке застосування в нафто- і газопереробної та добувної промисловості відповідно до вимог, викладених в ГОСТ 20295-85. З використанням цих виробів будуються трубопроводи, як із зовнішнім, так і з заглибленим розташуванням. (Див. Також статтю Система каналізації: особливості.)

Важливо: Товщина стінок трубопроводу з підземним розташуванням повинна становити не менше 3 мм. Наземні або надземні трубопроводи виготовляються з труб з товщиною стінки не більше 2 мм.

Основна сфера застосування прямошовних труб обрана не випадково, так як ці вироби мають наступні відмінними якостями:

• Простота проведення зварювального з'єднання при виконанні відгалужень, кутових і торцевих стиків, при монтажі запірної арматури і т.д.
• Відносно малу вагу в порівнянні з іншими виробами з чорних металів і, як наслідок, простота транспортування і здешевлення монтажних робіт.
• Прийнятна ціна, що позитивно позначається на собівартості трубопроводу в цілому.
• Стійкість до атмосферних опадів та іншим негативним впливам факторів зовнішнього середовища (За умови попереднього проведення антикорозійного підготовки).
• Можливість експлуатації практично у всіх кліматичних поясах без шкоди для цілісності зварних швів і трубопроводів в цілому.

Зрозуміло, сфера застосування зварних прямошовних труб не обмежується будівництвом нафто-і газопроводів, так як такі вироби характеризуються універсальністю використання.

Відповідно до сферою застосування, ці труби підрозділяються на наступні класи:

• 1 клас - укомплектований виробами, призначеними для транспортування рідкої і газоподібної середовища під невеликим тиском. Крім цього, такі труби повсюдно використовуються при влаштуванні будівельних лісів і аналогічних металоконструкцій, на які виявляється невисока механічна навантаження.
• 2 клас - застосовується переважно при будівництві нафто-, газо- і водопроводів. Також застосування металовиробів, відповідних цього класу, поширюється на оснащення підприємств хімічної промисловості.
• 3 клас - застосовується в хімічній і харчовій промисловості. Відмінною особливістю таких виробів є стійкість до високих температур і до надлишкового короткострокового тиску.
• 4 клас - такі труби використовуються переважно для розвідки газових і нафтових родовищ.
• 5 клас - є оптимальними рішенням для складання металоконструкцій, затребуваних в машинобудівній і вагонобудівній промисловості. Рідше такі труби застосовуються на будмайданчиках для збірки своїми руками будівельних лісів або каркасів для зведення цілого ряду будівельних об'єктів.
• 6 клас - застосовується виключно в машинобудівній галузі.

Основні типорозміри

Інструкція вибору і придбання електрозварювальних труб як і іншого металопрокату залежить від типорозмірів. Розглянемо стандартні поєднання довжин і діаметрів, які застосовуються вітчизняними виробниками.

Продукція з немірної довжиною:

• Від 2 метрів і більше при діаметрі поперечного перерізу до 30 мм;
• Від 4 метрів і більше при діаметрі 30-70 мм;
• Від 5 метрів і більше при діаметрі не менше 152 мм.

Продукція з мірної довжиною:

• 5-9 метрів при діаметрі не більше 70 мм;
• 6-9 метрів при діаметрі 70-219 мм;
• 10-12 метрів при діаметрі не більше 426 мм.

Крім того, проводиться електрозварні сталева труба кратної довжини, кратність якої більше 250 мм.

висновок

Тепер ви знаєте, що собою представляють прямошовні труби, як вони виготовляються і для яких цілей застосовуються. Залишилися якісь питання вимагають пояснень? Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
