Профільна труба 100х100: основні характеристики і

У цій статті ми розповімо про те, скільки важить квадратна труба з розміром сторони в 100 мм. Крім того, ми розглянемо основні методи виготовлення такого металопрокату і особливості його використання. Інтерес до технічних характеристик профільних труб з такими типорозмірами невипадковий, оскільки цей тип прокату є оптимальним рішенням для застосування в будівництві та в безлічі інших сфер.

Перед тим як розповісти про технічні характеристики, що визначають сферу застосування цього металопрокату, розглянемо особливості промислового виготовлення труб з квадратним збігом поперечного зрізу.

особливості виготовлення

Профільна труба 100 на 100 на 3 або аналоги з більшою товщиною стінки виготовляються відповідно до двома основними схемами:

• виробництво з круглих труб за допомогою деформації на прокатному стані;
• виготовлення по повному циклу.

Розглянемо особливості цих методів докладніше.

• Виготовлення прокату з квадратним перетином з заготовки з круглим перетином характеризується простотою і стислими термінами виконання.

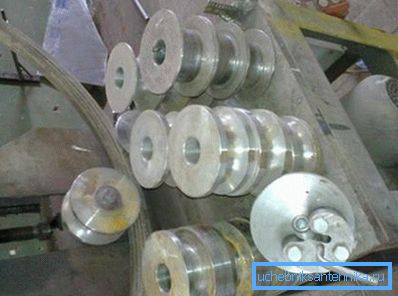

По суті, готова труба з необхідним діаметром пропускається через систему формуючих вальців, які деформують заготовку. Перевагою технології є малі габарити прокатного стану і, як наслідок, можливість реалізації виробничого процесу на території з обмеженим простором.

Як заготовок застосовуються електрозварні прямошовні або холоднотягнуті безшовні труби.

Готовий прокат відрізняє невисока ціна виробництва в поєднанні з невисокими показниками міцності. Тому така продукція знайшла широке застосування там, де на неї не виявляється надмірна механічна навантаження.

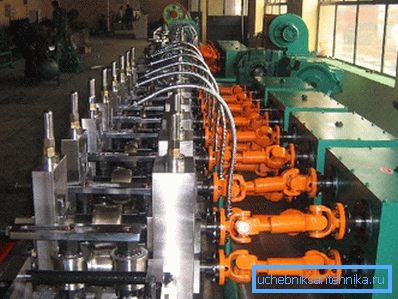

• Профільна труба 100х100х3 може бути виготовлена ​​на лінії повного циклу. В цьому випадку готовий виріб буде мати більш високу міцність і стійкість до механічних навантажень.

Ця технологія передбачає використання штрипса - згорнутого в рулон листового металу. Залежно від товщини металу різниться товщина стінки готового прокату.

Повний виробничий цикл передбачає нарізку штрипса на смуги потрібної ширини, холодну або гарячу формовку квадратної заготовки, зварене з'єднання поздовжнього шва. Після того як профільна труба готова, її піддають термічній обробці для зняття утоми напружень.

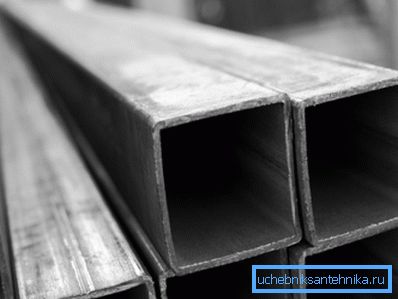

На остаточному етапі готовий виріб піддається обробці цинком для забезпечення оптимальним антикорозійних властивостей.

Важливо: Профільна труба може бути виготовлена ​​з використанням низьковуглецевих сталей або нержавіючих сплавів, вага яких, при однакових типорозмірах вироби, може істотно відрізнятися.

Отже, після того як ми розглянули особливості виробничого процесу, визначимося з вагою труб і з тим, як цей параметр впливає на експлуатаційні характеристики прокату.

Скільки важать квадратні труби 10 на 10 см

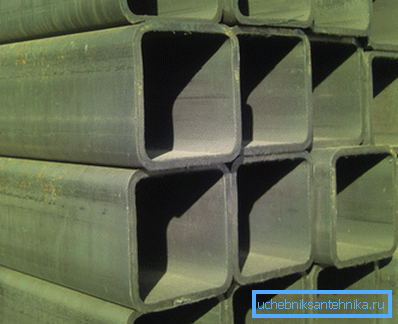

Вага одного метра профільної труби 100х100х4 визначається товщиною стінки і матеріалом, застосованим при виготовленні. Так, наприклад, маса виробів зі звичайної чорної сталі буде дещо вищою, ніж, якби це виріб був виготовлений з нержавіючої сталі.

Найбільшою популярністю користуються модифікації з наступними товщиною стінок: 3, 4, 5 і 6 мм. Такі труби виготовляються із застосуванням стали марки 3ПС / СП5. Прокат відрізняється пластичністю в поєднанні з достатньою міцністю.

Параметри даного металопрокату визначаються вимогами, наведеними в ГОСТ 8639-82.

Відповідно до цього стандарту:

• вага профільної труби 100х100х3 становить 9,34 кг;
• вага профільної труби 100х100х4 становить 12,36 кг;
• вага профільної труби 100х100х5 становить 15,3 кг;
• профільна труба 100х100х6 важить 18,24 кг.

Важливо: За найпростішим підрахунками в одній тоні прокату з товщиною стінки в 6 мм може бути трохи більше 58 метрів.

Тепер, коли нам відомо яка маса і типорозміри властиві профільному прокату зі стороною в 10 см, розглянемо те, яка сфера застосування таких металовиробів і, де їх можна використовувати своїми руками.

Сфера використання

Після того як ми визначилися з тим, що вага 1 метра профільної труби 100х100х3 трохи менше 9,5 кілограм, розглянемо основні області застосування цього металопрокату.

Сфера застосування широка і включає в себе наступне:

• промислове будівництво із застосуванням металевих споруд каркасного типу;
• індивідуальне будівництво малоповерхових об'єктів житлового та господарського призначення;
• машинобудування і автомобілебудування;
• сільське господарство;
• металовидобувної і переробна галузь;
• суднобудівна галузь;
• виробництво рекламних споруд;
• виробництво сучасних меблів (використовується труба з нержавіючої сталі).

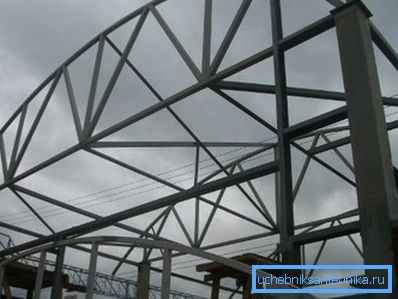

У промисловому будівництві профільна труба 100 на 100 на 4 або товщі застосовується для складання несучих каркасів при зведенні висотних будівель.

Для таких цілей використовуються вироби з максимальною товщиною стінок виготовлені із застосуванням вуглецевих сталей. Цей матеріал в достатній мірі еластичний, що дозволяє конструкції каркаса належним чином реагувати на механічні навантаження.

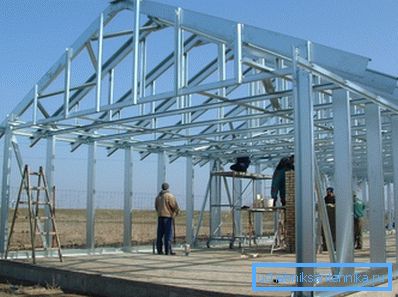

З металовиробів повсюдно варяться не тільки каркаси, але і ферми, які використовуються при влаштуванні великих покрівельних систем, а також виготовляються балки для зміцнення стельових перекриттів. В індивідуальному будівництві металопрокат з квадратної або прямокутної формою поперечного перерізу використовуються для зміцнення фундаментів і стін, а також в якості несучих опор для влаштування парканів.

В автомобілебудуванні металовироби з квадратним і прямокутним перетином використовується в процесі складання міцних довговічних рам для вантажного транспорту і причепів. За рахунок пустотілої конструкції вага одного метра профільної труби 100х100х5 невеликий, що, в свою чергу, дозволяє робити вантажні автотранспортні засоби менш важкими.

Найбільш актуальною на сьогоднішній день сферою застосування профільного прокату є збірка рекламних конструкцій. Рекламні банери та панно характеризуються великим розміром і високою парусністю, що висуває підвищені вимоги до стійкості опорних споруд.

Стійкість прокату з квадратним перетином на порядок вище, ніж аналогічні показники, властиві круглим трубах. Тому споруди, зібрані з правильно підібраного матеріалу, можуть встановлюватися навіть на найбільш вітряних ділянках без ризику обвалення всієї конструкції.

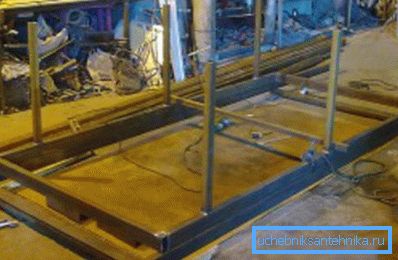

Особливості складання металоконструкцій

При складанні металоконструкцій, рано чи пізно, задаєшся питанням, як правильно згинається профільна труба 100х100х4.

З огляду на чималі типорозміри, застосувати спеціальні гнучкі верстати на будівельному об'єкті або в польових умовах не представляється можливим. Тому були розроблені більш ефективні методи надання металопрокату необхідної форми.

Інструкція виготовлення металевої арки наступна:

• Відрізок труби умовно ділимо на кілька сегментів, межі яких розкреслюють на металі.
• Далі розраховуємо кут згину розрізу по межі сегмента, щоб в результаті утворилася арка.
• Дисковою пилкою вирізаємо фрагменти металу з трьох стінок з тим розрахунком, щоб четверта нерозрізаного стінка була направлена ​​до зовнішньої сторони арки.
• На наступному етапі конструкція згинається по лінії зроблених надрізів.
• Готова арка проваривается по лінії отриманих стиків.

Інструкція приєднання металоконструкцій при складанні тих чи інших споруд допускає застосування двох методів:

• з'єднання за допомогою електрозварювання;
• болтове з'єднання, для якого по торцях труб наварюєш спеціальний з'єднувальний фланець.

І той і інший метод з'єднання затребуваний, тому що забезпечує необхідну міцність за умови професійного виконання.

висновок

Металоконструкції з давніх пір застосовуються в будівництві та інших не менш значущих сферах. Але саме з початком виготовлення прохальний труб металеві каркаси почали демонструвати оптимальні міцності якості і максимальну стійкість до механічних навантажень.

З появою на ринку профільного прокату істотно розширилися можливості в сфері будівництва висотних будівель, зведення індустріальних об'єктів і т.д. Якщо залишилися які-небудь питання, більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
