Профільна труба: як визначити якість купується металопрокату

Профільована труба являє собою порожнисте всередині металевий виріб, що має квадратне, прямокутне або інше по конфігурації поперечний переріз (за винятком круглого). Цей вид металопрокату широко використовується в сучасному будівництві для монтажу різних за складністю конструкцій.

З метою розрахунку різних інженерних параметрів необхідно знати точну вагу погонного метра профільної труби. Наведена в цьому матеріалі інструкція докладно розповість про те, як визначити різні технічні характеристики цих деталей.

Методика визначення ваги профільованого металопрокату

Для чого потрібно знати цей показник

Маса профільної труби є однією з характеристик, по якій можна визначити якість товару, що купується. Погонний метр металопрокату, виготовленого за ГОСТом, містить певну кількість матеріалу, тому маса буде повністю відповідати величині, зазначеної в цьому нормативному документі (це твердження вірне і для б-у деталей).

В іншому випадку має місце порушення технологічного процесу, що може призвести до поломок металоконструкцій під час їх експлуатації.

Друга причина, по якій виникає необхідність визначати, скільки важить профилированная труба, є розрахунок інженерних параметрів готових споруд.

Знаючи масу деталей, досвідчений інженер або архітектор може обчислити:

• навантаження, які витримає використовувана деталь при її використанні в металоконструкціях;
• навантаження, які вона сама надає на інші елементи будівлі або споруди.

І навпаки, маючи уявлення про те, скільки метрів профільної труби в тонні, можна розрахувати кількість необхідного для будівництва матеріалу.

Зверніть увагу! При розрахунку підсумкової маси металоконструкцій необхідно брати до уваги масу додаткових деталей, до яких відносяться, наприклад, краб-система для профільних труб і інша подібна фурнітура.

Параметри, що впливають на цей показник

Вага профільної труби, перш за все, залежить від того, скільки металу і якої марки пішло на її виготовлення.

Тому факторами, від яких залежить маса, є:

• конфігурація поперечного перерізу - квадрат, прямокутник і так далі;
• ширина сторін деталі - елементи більшого розміру зі зрозумілих причин буде важити більше;
• товщина стінок деталі - чим цей параметр більше, тим важче буде деталь;
• щільність матеріалу - алюміній, як відомо, менш щільний, ніж вуглецева сталь, тому вага 1 метра профільної труби з нього буде менше.

Розрахунок ваги готового виробу

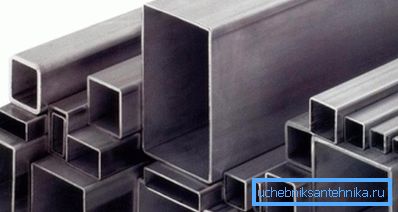

Для виготовлення металоконструкцій найчастіше використовуються профільовані деталі прямокутного перетину. Залежно від розмірів майбутньої будівлі або споруди застосовують елементи шириною від 20 до 100 і більше міліметрів (див.також статтю Профільна прямокутна труба - розміри і особливості).

Природно, їх масу можна дізнатися у відповідних будівельних довідниках.

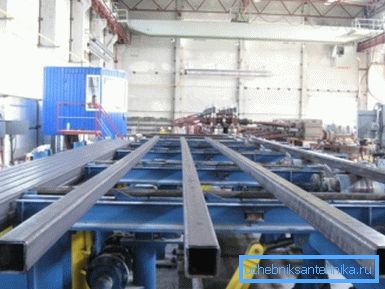

Однак, на практиці цей показник не завжди дорівнює нормативному, так як на нього впливають інші чинники, що виникають в процесі виробництва:

• який прокатний верстат для профільної труби використовувався;
• яка кількість домішок містить сплав, що застосовувався для виготовлення металопрокату;
• які умови навколишнього середовища (температура, вологість) були в момент виготовлення і так далі.

Зверніть увагу! Невелике відхилення маси в ту чи іншу сторону не є свідченням шлюбу. Також від цього не залежить ціна продукції.

ГОСТ допускає певні припуски для виробників. Саме в цих рамках і повинен перебувати визначається вами значення.

Отже, для того щоб розрахувати інженерні показники вироблених металоконструкцій, незалежно від наявності супровідної і нормативної документації, необхідно своїми руками розрахувати необхідні параметри.

Для цього слід встановити такі параметри:

• довжину купується профільної деталі;
• товщину стінок;
• ширину сторін.

Отримані значення підставляються в наступну формулу:

Мп = S * 2 * (A + B) * p, де:

• Мп - маса погонного метра в кілограмах;
• S - товщина стінок в метрах;
• A і B - ширина сторін в метрах;
• P - щільність матеріалу, з якого виготовлено виріб (7,86 г / куб.см для стали).

Розрахунок кількості використаного матеріалу

В описаній вище методиці вага виробу визначався шляхом множення обсягу використаного для виготовлення труби матеріалу на його щільність.

Розглянемо більш докладно, як визначити значення першого множника в цій формулі.

Для цього існує кілька способів:

• шляхом визначення різниці між обсягом цельнометаллического прута, що представляє собою трубу і обсягом внутрішнього (порожнього) простору;
• шляхом обчислення обсягу плоского металевого листа, з якого згодом була виготовлена ​​профилированная деталь;
• шляхом підсумовування обсягу кожної грані вироби (це і було зроблено в попередньому розділі).

Зупинимося на першому методі:

1. Беремо невеликий відрізок деталі, вага якої нам потрібно визначити.
2. Вимірюємо довжину цього шматка.
3. Визначаємо зовнішні розміри і розміри внутрішнього простору (в поперечної проекції).
4. Потім множимо окремо все значення для зовнішнього та внутрішнього перетину.
5. Після цього від першого значення потрібно відняти друге і отримати в результаті обсяг металу, який пішов на виготовлення придбаного вами вироби.
6. Нарешті, отримане значення обсягу підставляється в наведену вище формулу.

Другий спосіб полягає в наступному:

1. Вимірюється товщина стінки. Ця величина постійна для вироби, так як зварні профільні деталі виготовляються з металевого листа.
2. Встановлюємо зовнішній периметр поперечного перерізу вимірюваного вироби.
3. Після цього потрібно помножити товщину, периметр і довжину заготовки. Вийде обсяг витраченого на виробництво металопрокату матеріалу.

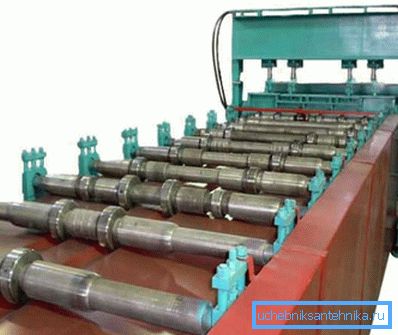

Зверніть увагу! Останній спосіб абсолютно не підходить для визначення обсягу матеріалу, що витрачається на виготовлення профільованих виробів шляхом прокату. В цьому випадку твердження про те, що товщина стінки однакова на всьому протязі вироби не відповідає істині і, отже, обчислення будуть неправильними.

висновок

Незважаючи на те, що вага профільованих труб вказано в нормативних документах і супровідної документації, обов'язково слід додатково визначати його самостійно. Тільки тоді можна гарантувати, що проведені вами розрахунки маси і міцності зводяться металоконструкцій будуть правильними (див.також статтю Сталева труба - види і особливості).

Більш докладно про це питання ви можете дізнатися з відео в цій статті.
