Прогревочний кабель для труб: особливості прокладки і

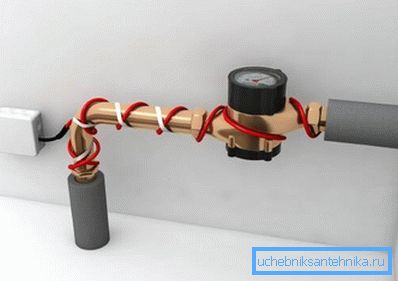

У цій статті ми розповімо про те, що таке нагріває кабель для труб, яке його пристрій і як з його допомогою можна уникнути замерзання трубопроводу. Беручи до уваги кліматичні умови, характерні для експлуатації трубопроводів в РФ, запобігти їх замерзання і подальший вихід з ладу в холодну пору року можна прогріваючи транспортується рідку середу.

Використання спеціального дроту дозволяє не тільки виключити ймовірність утворення крижаних заторів і підтримувати необхідні параметри напору, але і істотно зменшити глибину залягання водопровідних комунікацій.

Різновиди нагрівального кабелю

Своєчасний підігріває кабель для труб на ринку представлений широким асортиментом продукції зарубіжних і вітчизняних виробників. І саме тому так важливо розуміти, який виріб, для яких цілей призначений і що слід придбати, а від чого краще відмовитися.

Умовно весь кабель для нагріву водопровідних труб представлений:

• резистивной модифікацією;
• саморегульованої модифікацією.

І той і інший тип обігріву має унікальні характеристики, які слід врахувати при виборі і при монтажі. Розглянемо технічні та експлуатаційні характеристики обох модифікацій якомога докладніше.

резистивний кабель

Резистивний кабель для прогріву труб - це один, частіше два, спіралеподібних тонких провідника, покритих полімерною ізоляцією. Основною перевагою даного варіанту є прийнятна ціна.

Важливо: Кабель, представлений в продажу, реалізується відрізками певної довжини з відповідним опором. Тому необхідно відразу ж підбирати відповідний розмір, так як обрізати куплений провід на довільну довжину не вдасться.

Підключення одножильного проводу виконується з обох кінців. Двожильна модифікація з одного кінця закорачивается, а з іншого кінця підключається своїми руками до джерела живлення. Вибір двожильного проводу більш кращий, так як його потрібно вдвічі менше, ніж у випадку з одножильним кабелем.

Технологічно вдосконаленою версією резистивного гріє дроти є зональний секційний кабель. Конструктивно система являє собою основний кабель, уздовж якого розташовується два дроти з низьким опором.

Між цими проводами, на деякій відстані один від одного, підключені відрізки спіральних провідників. Зональна модифікація гріє дроти коштує дорожче звичайного аналога, тим не менш, такий провід при необхідності можна обрізати відповідно до підходящої довжиною.

До недоліків резистивних кабелів слід віднести можливість перегріву, ймовірність утворення холодних зон, як на початку, так і в кінці контуру.

Серед переваг відзначимо такі якості як:

• невисока ціна;
• довготривало постійна потужність;
• нульова ймовірність утворення пускових струмів;
• простота монтажу;
• надійність і довговічність системи в цілому;
• безпеку експлуатації.

Саморегулюючий кабель

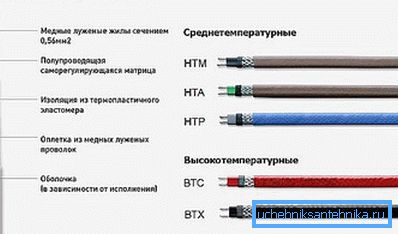

Саморегулюючий кабель для підігріву труб являє собою два провідники, ув'язнені в загальну полімерну оболонку. Відповідно до температурою навколишнього середовища змінюється опір провідників, в результаті, видача тепла регулюється в кожній точці дроти автоматично.

Такий різновид кабелів випускається адаптованої під певну температуру, наприклад можна придбати модифікацію, розраховану на температуру танення льоду.

На проводи нанесена відповідна маркування, в якій позначені такі показники як потужність погонного метра при температурі + 10 ° С і потужність при мінусовій температурі навколишнього середовища.

Кабелі такого типу економічні, надійні і безпечні в експлуатації. Провід можна нарізати на необхідну довжину, що дозволяє виключити перевитрату матеріалу при монтажі.

Важливо: Саморегульовані системи обігріву вимагають професійного підходу до проведення монтажних робіт. У разі недостатньо якісного виконання монтажу кінцевих і перехідних муфт можливий вихід з ладу всієї системи нагрівання.

Експлуатація резистивной проводки

Такий тип проводки функціонує як звичайний електронагрівач, а тому монтаж і експлуатація пристрою не представляється чимось особливо складним.

Як вже було сказано, у відповідності зі способом підключення до джерела живлення резистивная проводка підрозділяється на Одножильні і Двожильний:

1. Одножильний нагріває провід - це одна струмопровідна жила, покрита ізоляцією, екранована опліткою і верхньої полімерною оболонкою, що забезпечує потрібний ступінь герметичності.

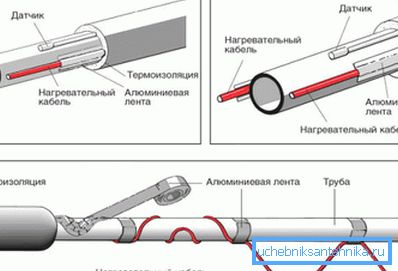

Так як кабель підключається по обидва боки, його слід прокладати петлею, в результаті чого обидва кінці розташовуються в одному місці, де здійснюється підключення. Найбільш раціональним методом укладання є монтаж по обидва боки труби.

Одножильна резистивная проводка може бути укладена тільки з зовнішньої сторони і для цього є ряд вагомих причин:

• Прокладка одножильного кабелю в порожнині труби займе подвійний об'єм, що найімовірніше обернеться зниженням напору води і подальшими засмічення;
• Внутрішнє розташування напевно обернеться переплетенням дроти, що, найімовірніше, призведе до його перегріву і наступного виходу з ладу.

1. Підігрів труби кабелем двожильного типу на порядок ефективніше і при цьому простіше. Нагрівання виконується по двох жилах, а тому не треба викладати петлю.

Така перевага дозволяє з однаковим успіхом розташовувати проводку як зовні, так і всередині труби. За рахунок того що жили з'єднані воєдино в одній оболонці, розташування проводки всередині труби не вплине на натиск і не призведе до утворення засмічення.

Інструкція монтажу двожильного кабелю, що гріє передбачає урізання трійника в трубу. Перпендикулярний відведення застосовується для того, щоб ввести резистивний кабель всередину. Для того щоб вода, що проходить по трубах, не виходила назовні, на цьому відвід встановлюється спеціальна герметична муфта.

висновок

Тепер ви знаєте, що собою являє проводка для прогріву трубопроводу. Керуючись наведеними відомостями, ви зможете захистити трубопровід від промерзання і забезпечити максимальну ефективність його функціонування.

Більше корисної інформації по обігріву труб кабелем ви зможете знайти, подивившись відео в цій статті.
