Прокладка труб: як самостійно провести монтаж інженерних

Більшість сучасних трубопроводів, починаючи від водопроводу і каналізації всередині, закінчуючи магістральними каналами до септика, проводиться з полімерних деталей. Для нормальної роботи цих інженерних мереж важливий не тільки вибір матеріалу, а й правильна прокладка труб. Цьому процесу і присвячена докладна інструкція, наведена нижче.

Самостійне облаштування каналізації

Земляні роботи

Для облаштування каналізації, як правило, застосовуються спеціальні пластикові труби, мають помаранчеву або коричневе забарвлення.

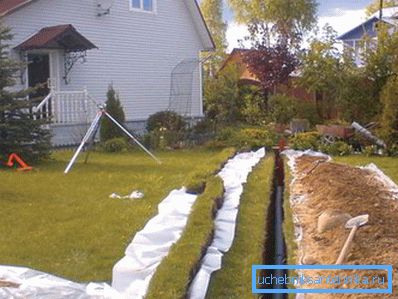

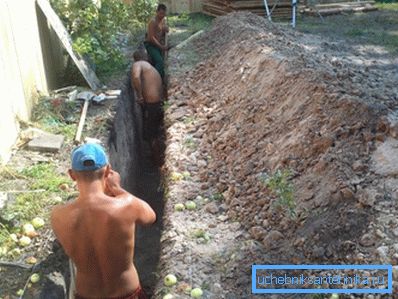

Прокладка поліпропіленових труб своїми руками починається з копки траншеї. До цього етапу, незважаючи на уявну простоту, необхідно підходити ретельно і відповідально, тому що від нього залежить працездатність всієї водовідвідної мережі.

При цьому доцільно дотримуватися таких правил:

1. Дно траншеї повинно знаходитися на 30-40 сантиметрів нижче рівня промерзання грунту. Як правило, в середній смузі Росії це 2,6-3 метра. На півдні можлива прокладка поліетиленових труб на глибині близько 1,5 метра. У будь-якому випадку заглиблювати деталі потрібно не менше ніж на 50 см і в цих випадках вживати заходів до їх утеплення.
2. У точках, де можливо фізичний вплив на труби в грунті, обов'язково використовуйте спеціалізовані двошарові гофровані труби, що володіють підвищеною міцністю.
3. Всі деталі з'єднуються за допомогою спеціально призначених для цього фітингів. У них вже вбудовані гумові прокладки для труб, які забезпечують потрібну герметичність стиків.
4. Ширина траншеї повинна забезпечувати нормальний доступ до зливної системи. Зазвичай для виробів діаметром 110 мм готують котлован шириною близько 60 см.

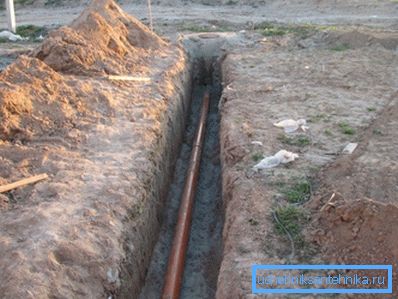

5. Прокладка ПНД труби в землі проводиться з невеликим ухилом. Він повинен складати близько 1-2 см на один погонний метр каналізації. При меншому значенні відходи можуть утворити пробку, при більшому - стіни не будуть самоочищатися від нальоту.

1. Дно траншеї слід засипати шаром гравію і піску товщиною близько 15 см і злегка утрамбувати. Біля оглядових колодязів і в місці стиковки з вихідним патрубком внутрішньої каналізаційної мережі гравій утрамбовують щільніше, щоб уникнути зсувів і порушення цілісності трубопроводу.

Порада! На місцях стиків і точках установки фасонних деталей в подушці потрібно робити приямки, інакше вісь труби буде відхилятися від горизонталі, що може викликати засмічення.

монтаж трубопроводу

Прокладка сантехнічних труб в траншеї не викликає труднощів, досить лише дотримуватись деяких порад:

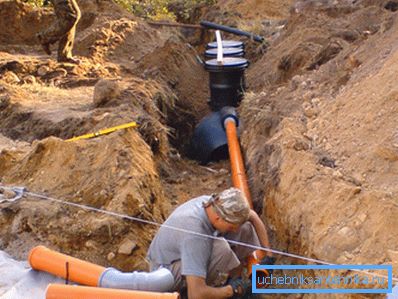

1. Полімерні деталі слід розташовувати так, щоб розтруб дивився в бік зливного колодязя або септика (у напрямку потоку води). Перед з'єднанням необхідно ретельно очистити кромки від сміття, пилу і частинок грунту. Потім гладкий кінець труби змащується силіконовим герметиком і вставляється в розтруб.

Зверніть увагу! Не всі різновиди полімерних виробів мають розтруби. Наприклад, прокладка металопластикових труб своїми руками здійснюється за допомогою компресійних або прес-фітингів.

1. Компенсаційний щілини (як при виготовленні внутрішньої каналізації) робити не потрібно. Окремі елементи повинні увійти один в одного до упору.
2. Бажано, щоб зовнішня зливна каналізаційна система не мала поворотів. Якщо цього досягти неможливо, потрібно використовувати спеціальні відводи з невеликими кутами повороту. У таких місцях слід облаштувати оглядові колодязі.

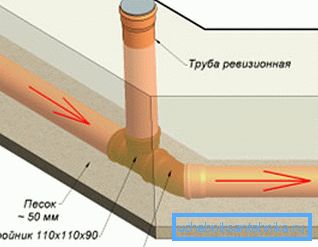

3. Якщо довжина трубопроводу перевищує 20 метрів, необхідно передбачити спеціальні ревізійні отвори і, відповідно, колодязі. Відстань між ними не повинно бути більше 15 метрів.

Утеплення і засипання грунтом

Вартість прокладки труб з поліпропілену або іншого виду пластику залежить від протяжності інженерних мереж і обсягу земляних робіт. Однак, не варто економити на риття траншеї, так як недостатнє заглиблення може привести до промерзання труби в зимовий період і необхідність її додаткового утеплення.

У будь-якому випадку захистити каналізацію від холоду потрібно на виході з фундаменту будинку. Для цього застосовуються різні види утеплювачів: мінеральне волокно, спінений поліетилен і безліч інших. Пам'ятайте, що використання деяких видів теплоізоляційних матеріалів може зажадати їх додаткового захисту від води.

Перед зворотним засипанням траншеї слід переконатися в працездатності водовідвідної мережі. Матеріалом для засипання може служити вийнята грунт, але з неї слід видалити каміння і тверді частини, здатні пошкодити пластик.

Яму необхідно засипати шарами товщиною від 5 до 10 см з проміжним трамбуванням. При цьому ущільнювати засипку можна тільки по краях трубопроводу, ні в якому разі не зверху.

З огляду на, що земля згодом дасть усадку, над траншеєю доцільно зробити насип товщиною близько 20-30 см.

Альтернативний спосіб прокладання підземного трубопроводу

В даний час набуває все більшого поширення прокладка труб методом ГНБ (горизонтально направленого буріння), яка дозволяє змонтувати інженерні мережі без копки траншей.

Цей метод просто незамінний в наступних випадках:

• прокладка під автомобільною магістраллю без розтину дорожнього полотна і перекриття транспортного потоку;
• установка нових інженерних мереж без руйнування існуючих;
• монтаж комунікацій під зеленими насадженнями і декоративними елементами;
• укладка без необхідності порушення цілісності шару грунту.

Крім цього, розглядається спосіб будівництва відрізняє досить низька ціна. Адже тут не потрібно проводити копку траншеї, а потім зворотне засипання грунту і відновлювальні роботи.

Особливості монтажу газової системи

трубопровід

На відміну від систем транспортування чистої води і відведення та утилізації використаної, прокладка газової труби в приватному будинку повинна проводитися за особливими правилами.

Зупинимося на цьому більш детально:

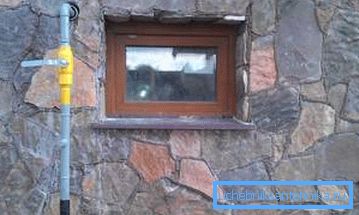

1. Заводити в будинок газову трубу можна тільки через стіну. Будівельними нормами заборонено облаштування газопроводів в фундаментах. При цьому вона повинна проходити через сталеву гільзу, краї якої виступають з матеріалу стін не менше ніж на 3 см. Щілина між конструкціями будинку і гільзою повинна бути закладена просмоленим клоччям або будь-якими еластичними матеріалами.

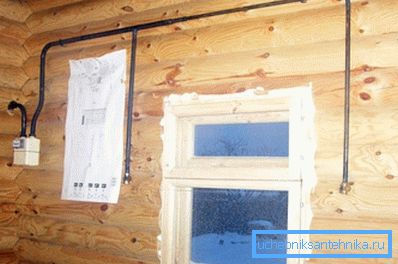

1. Прокладка газопроводу всередині приміщень повинна проводитися тільки відкритим способом. Установка труби в стінні штроби можлива тільки в разі, якщо вони будуть згодом закриватися легко знімними негерметичними щитами або панелями.
2. Газопровід всередині приміщення повинен бути пофарбований водовідштовхувальним фарбою, щоб захистити деталі від корозії.
3. Вхідний трубопровід повинен відразу потрапляти в нежитлове приміщення. Якщо це неможливо, можна проводити розведення, в тому числі і транзитну, через житлові кімнати.

1. Газопровід не можна з'єднувати за допомогою різьбових муфт для труб. У житлових приміщеннях заборонено облаштовувати запірну арматуру.
2. При стикуванні газопроводу з споживачами слід передбачити два види запірних пристроїв:

• на газовій трубі, яка відключає весь газовий прилад в цілому;
• в пристрої (відключає кожній конфорці в окремо при відсутності полум'я).

Найчастіше сучасні газові прилади вже обладнані відповідними запобіжними приладами, тому потрібно лише встановити кран на сам трубопровід.

1. Для з'єднання різних частин внутрішнього газопроводу в одну систему використовується зварювання. Різьблення та фланці можуть бути використані тільки для установки запірної арматури, приладів обліку, регуляторів тиску і так далі.

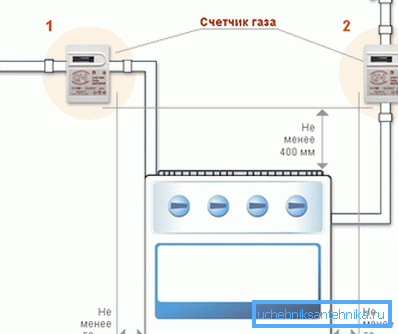

газові прилади

При розміщенні кухонних плит, водонагрівачів та інших пристроїв, що працюють на газу, також слід дотримуватися певних вимог:

• висота стель в кімнаті не менше 2,2 метра;
• площа приміщення не менше 15 кв.м .;
• якщо кухня суміщена з їдальні або вітальні, площа приміщення повинна становити не менше 30 кв.м .;
• кімната повинна обов'язково провітрюватися;
• обов'язково потрібно забезпечити вільний доступ до запірної арматури.

висновок

Незалежно від того, чи проводиться прокладка труб у ванній або монтаж зовнішньої каналізаційної мережі, слід ретельно і скрупульозно дотримуватися всі описані вище правила монтажу. В іншому випадку зливна або водопровідна система може працювати неправильно, що спричинить за собою необхідність дорогого ремонту. Більш докладно про це можна дізнатися з відео в цій статті.
