Якими методами прокладають труби для подачі води? Як виконується прокладка трубопроводу з поліпропілену на вводі гарячої води в котедж? Як прокладаються магістральні водогони під жвавими автострадами і фундаментами будівель? У статті ми постараємося познайомити читача з деякими аспектами виконання цих робіт.

Приватний будинок

Почнемо з інформації, що має практичну цінність для власників котеджів. З чого монтується введення водопостачання і як він укладається в грунт?

матеріал

Характерно в котедж зводиться лише холодна вода. Гаряче водопостачання та опалення організовується своїми силами; в якості джерел тепла можуть використовуватися газ, електроенергія, дрова, вугілля, пелети (пресовані гранули з тирси) і т.д.

У цьому випадку найбільш раціонально використання поліетиленової труби.

Чому?

• Поліетилен виключно довговічний. Термін служби труби оцінюється як мінімум в 50 років.
• Він стійкий до корозії (як, втім, і всі інші полімери).

Крім того: поліетилен виключно стійкий і до агресивних середовищ. Саме з цього пластика поряд зі склом проводиться посуд, в якій поставляються концентровані кислоти і луги.

• Поліетилен - діелектрик. Раз так, можна не боятися блукаючих струмів і виникнення руйнівних запірну арматуру електрохімічних процесів.
• Його поверхня не заростає вапняними відкладеннями, що вигідно відрізняє матеріал від будь-яких сталевих труб.

• На користь поліетиленових труб говорить їх ціна: При тій же пропускної здатності вона в 1,5-2 рази нижче, ніж у неоцинкованої стали.
• Нарешті, поліетилен зберігає еластичність при низьких температурах. У практичному плані це означає, що навіть при замерзанні води труба не буде розірвана тиском льоду: оболонка лише трохи розтягнеться, а при розморожуванні повернеться до початкових розмірів.

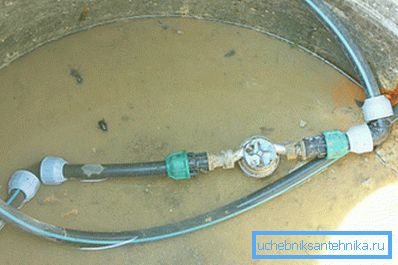

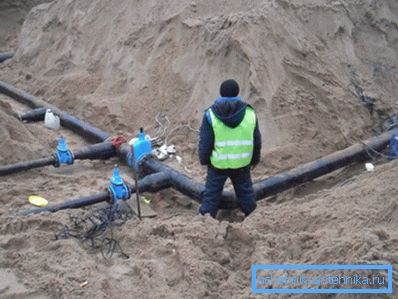

Введення від водомірного вузла в колодязі прокладається цільної трубою: при діаметрі до 180 мм вона поставляється в бухтах і котушкою. Розведення в будинку може бути виконана, зрозуміло, іншими матеріалами; в якості перехідника монтується компресійний фітінг.

А чим краще скористатися в тому разі, коли ГВС і опалення забезпечуються підключенням до теплотрасі?

• При надземному прокладанні введення традиційно використовується сталева труба. З'єднання монтуються зварюванням або на різьбах; теплоізоляція виконується скловатою з оболонкою зі склотканини або оцинкованого заліза.

• При підземному прокладанні переважно використання армованих поліпропіленових труб. Саме армованих - тому, що вони мають більшу міцність на розрив і мають менший подовженням при нагріванні. Для з'єднання прямих відрізків використовується низькотемпературна розтрубна зварка; алюмінієве армування потребує попередньої зачистки в поле зварювання.

Нюанс: якщо поліетиленову трубу при прокладанні можна згинати з радіусом не менше п'яти її діаметрів, то повороти поліпропіленових вводів здійснюються тільки за рахунок фітингів.

Прокладка в грунті

На якій глибині прокладають труби водопроводу при укладанні введення в грунт?

Щоб відповісти на це питання, звернемося до нормативних документів.

1. Згідно СНиП 2.04.02-84, глибина прокладки водопровідних труб, рахуючи до їх нижньої поверхні, повинна бути як мінімум на півметра більше максимальної глибини проникнення в грунт нульової температури (глибини промерзання).
2. Звід правил СП 40-102-2000 вносить доповнення: ця глибина може бути зменшена при використанні негігроскопічних теплової ізоляції.

Для зручності читача наведемо значення глибини промерзання для деяких регіонів пострадянського простору.

Чому водопровідні труби прокладають на великій глибині? Все очевидно: за відсутності водорозбору при температурі навколишнього середовища нижче нуля вони просто-напросто замерзнуть. Заодно глибинна укладання вирішує проблему деформації труби при переміщеннях по поверхні автотранспорту.

Зауважте: утеплення водопроводу не гарантує його захисту від замерзання. Воно лише робить замерзання більш повільним. Радикально проблема розморожування при укладанні труб на невеликій глибині вирішується лише прокладених в загальній теплоізолюючих оболонці з ними гріє кабелем.

магістралі

А як прокладаються магістральні водогони?

матеріали

До недавнього часу при прокладці внутрішньоміських систем водопостачання масово використовувалися:

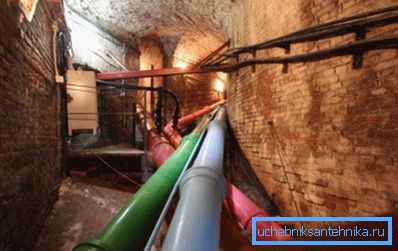

1. Чавунні труби з герметизацією розтрубних з'єднань КАБОЛКА (просоченим бітумом органічним волокном) і розплавом свинцю. Стійкість чавуну до корозії дозволяє багатьом прокладених століття і більш назад магістралях залишатися в строю і зараз. Основна проблема матеріалу - його крихкість: переміщення грунту призводять до аварій.

1. Чорна сталь. Її використання - один з маразмів, пов'язаних зі спробами економії коштів; термін служби сталевого водопроводу до першої аварії, породженої його корозією, становив не більше 10-15 років.

Крім того: за рахунок відкладень іржі і вапна просвіт труби за цей час зменшувався до 25-40 відсотків початкового. Вгадаєте, як це позначалося на напорі води?

На щастя, прогрес не стоїть на місці, і зараз набули поширення більш цікаві рішення.

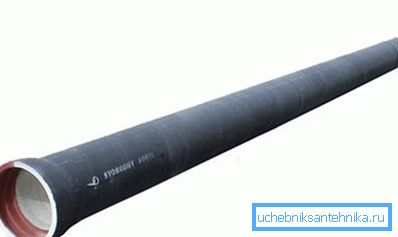

1. Труби з ВЧШГ (високоміцного чавуну з кулястим графітом) мають корозійну стійкість чавуну і пластичністю низьковуглецевої сталі. Герметичність розтрубних з'єднань забезпечується гумовими кільцевими ущільнювачами.


2. Напірні труби з полівінілхлориду з'єднуються розтрубами і трубними муфтами з використанням тих же гумових кільцевих ущільнювачів або клейових швів.

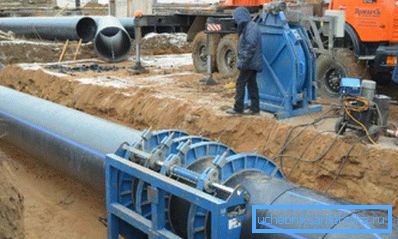

3. Нарешті, поліетиленові магістральні труби з'єднуються низькотемпературної контактним зварюванням встик: торці суміжних труб плавляться електричним нагрівачем і туляться один до одного. Центрування і притиск при великому діаметрі магістралі виконуються з використанням механічних або (при перетині понад 250 мм) гідравлічними пристроями.

Прокладка в грунті

Якщо нафтогазопроводи і теплотраси можуть прокладатися над рівнем грунту і безпосередньо по його поверхні, то магістральні водогони з описаних вище міркувань заглиблюються в грунт.

Традиційна схема укладання зрозуміла і звична:

1. Уздовж майбутньої магістралі риється траншея;

1. Зварена або поєднана іншими способами батіг трубопроводу укладається в траншею на піщану подушку і засипається грунтом.

Під автодорогами з пожвавленим рухом труби нерідко укладаються в залізобетонний лоток, який не дозволяє пошкодити їх при значному навантаженні на поверхню.

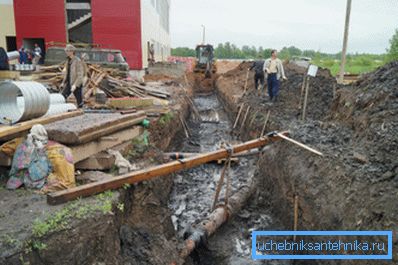

Зрозуміло, що це не самий практичний спосіб: величезний обсяг земляних робіт і необхідність обмежувати рух транспорту чи порадують виконавця робіт і городян.

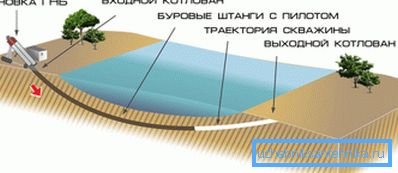

У 1971 році почалася нова ера в прокладанні міських підземних трубопроводів: Мартіном Черрінгтон (США) вперше була випробувана прокладання трубопроводів методом ГНБ (горизонтального направленого буріння). Суть методу зрозуміла з його назви: труба не вкладається в траншею, а пропускається під поверхнею без порушення верхніх шарів грунту.

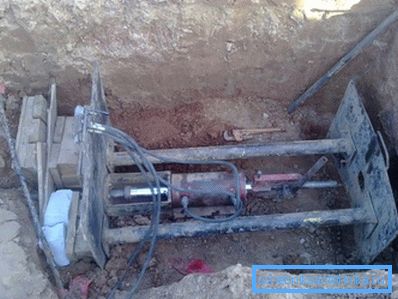

В даний час практикується бестраншейная прокладка труб декількома способами:

СНиП 3.05.04-85

Чим керуватися при прокладці водопроводу своїми руками? Базова інструкція з проектування і прокладання труб міститься в СНиП 3.05.04-85 Зовнішні мережі та споруди водопостачання і каналізації. Наведемо деякі вимоги цього документа.

Отже, як повинна виконуватися прокладання трубопроводів по Сніпу?

• Для розтрубних з'єднань з гумовими ущільнювачами кут повороту на кожному стику не повинен перевищувати 2 градусів при діаметрі до 600 мм і 1 градуса - при діаметрі від 600 мм.
• Відхилення від проектної осі трубопроводу не повинна перевищувати 100 мм.
• Гумові ущільнювачі на розтрубних з'єднаннях не можуть використовуватися примороженими.

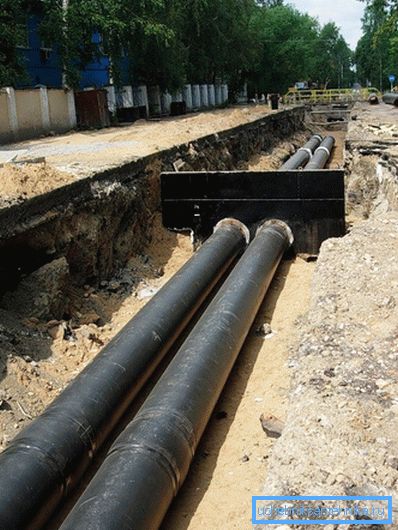

• Сталеві і залізобетонні трубопроводи захищаються від корозії.


• Сварка між собою різнорідних полімерних труб (зокрема, ПНД і ПВД) не допускається.
• Сварка сталевих труб може проводитися при температурі не нижче -50 градусів, поліетиленових - не нижче -10 градусів.
