Провід для обігріву труб - кращий засіб від замерзання

На більшій території нашої неосяжної батьківщини в зимовий період гостро стоїть проблема захисту водопровідних і каналізаційних систем від замерзання. Закладка труб нижче точки промерзання не завжди можлива, плюс для нерегулярно опалювальних будівель, таких як дача, вона взагалі втрачає сенс.

Гріє провід для труб, в даному випадку буде кращим рішенням.

Навіщо він потрібен

Перш за все, почнемо з того, що даний спосіб не замінює традиційного пасивного утеплення комунікацій. Справа в тому, що пасивне утеплення не зігріває конструкції, воно лише уповільнює процес зниження температури в системі.

Монтуючи, що підігріває провід для труб ми забезпечуємо оптимальний температурний режим. У таблиці представлена ​​залежність товщини пасивної теплоізоляції від перетину труби.

Крім того конструкція системи крім протяжних трубопроводів ще включає в себе запірні пристрої, це різного роду крани і перекривають засувки, в районі яких також можливе замерзання. Провід обігріву труб з успіхом вирішує і цю проблему.

Види кабелю, що гріє

Сам принцип дії заснований на банальному підвищенні температури провідника включеного в електричний ланцюг. В даний час існує 2 види спеціалізованого кабелю, які відрізняються за принципом дії і пристрою нагрівальних елементів.

резистивний кабель

Даний вид кабельної продукції відомий вже давно. Робота його заснована на включенні в замкнуту ланцюг нагрівального дроту має заданий опір. Випускаються як дроти з одного нагревающей ниткою, так і багатожильні кабелі. Інструкція, рекомендує вводити в такі ланцюга термореле для регулювання нагріву.

Слабке місце цих ланцюгів в тому, що вони можуть бути тільки певної, заданої довжини, при розрізанні ланцюг розривається, і система перестає працювати. На певну довжину лінії підбирається своє перетин жили, якщо її розрізати і з'єднати, зробивши коротше, нитка буде більше нагріватися і може просто перегоріти.

Крім того, перетинати такі лінії між собою заборонено. Це той же кип'ятильник, тільки довше.

саморегулююча система

Робота даної системи заснована на використанні передових технологій. Кабель складається з 2 жив, між якими розміщується струмопровідний полімер, в деяких джерелах він може називатися напівпровідникової матрицею.

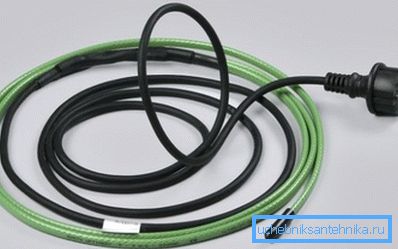

При зниженні температури навколишнього середовища полімер починає більше нагріватися, причому не по всій довжині лінії, а тільки в холодному секторі, за це його ще називають розумний кабель.

Крім того, лінії малої протяжності, якими власне і є дачні котеджі і приватні будинки, які не потребують використання додаткової терморегулюючої апаратури.

Такий кабель монтувати набагато простіше. Саморегулюючий обігрівальний провід для труб можна розрізати на сектори потрібної довжини. Плюс він не боїться перетинів або накладок.

Важливо: ціна саморегульованого кабелю, в середньому на чверть вище, ніж у резистивного. Але цей розрив компенсується тим, що резистивні системи вимагають монтажу додаткової терморегулюючої апаратури.

тонкощі монтажу

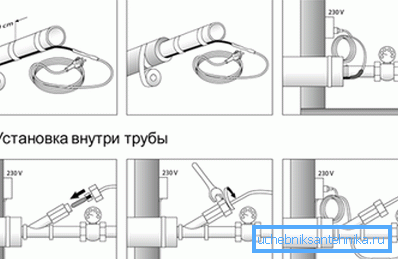

Монтувати теплової провід для труб можна як із зовнішнього боку, так і зсередини труби. Кожен із способів хороший по своєму, тому вибирати потрібно залежно від будови конструкції, діаметру труби і призначення системи, каналізація або водопровід.

внутрішнє розташування

• Внутрішній вид монтажу більш кращий для вже працюючої системи. При такому підході вам не буде потрібно розкопувати трубу для встановлення зовнішнього обігріву.
• Крім того тепловіддача буде відбуватися безпосередньо в порожнину труби виключаючи тепло втрати при нагріванні стінок. Такий спосіб більше підходить для водопроводу, в каналізації більш агресивне середовище, плюс існує небезпека заростання кабелю.
• Позитивним фактором тут є ще те, що внутрішній обігрівальний провід для труб набагато легше помітити, хоча для його монтажу вам знадобиться врізати в систему додатковий сальник, монтаж через запірні пристрої строго заборонений.
• Для монтажу потрібно точно знати довжину обігрівається сектора. В ідеалі бажано закріпити нитку з обох сторін. Але, як правило, досить врізати лінію по ходу руху рідини. Такі кабелі легко пошкодити, тому слід уникати будь-яких заломів або торкання гострих кутів, особливо в районі сальника.

Важливо: в разі введення в водопровідну систему, слід подбати про те, щоб даний матеріал був сертифікований відповідним чином. Ціна таких виробів вище, але власне здоров'я дорожче.

зовнішній обігрів

Провід для підігріву труб зовні кріпити набагато простіше, це можна зробити навіть своїми руками не маючи будь-якої серйозної професійної підготовки.

Головне тут виключити можливість механічного пошкодження лінії в процесі експлуатації.

• Кабель слід закріпити на поверхні носія спеціальним фольгированним скотчем. Зауважте, що звичайний канцелярський або будівельний скотч використовувати строго заборонено. В процесі монтажу не забувайте про те, що резистивний кабель не повинен перетинатися.
• Кріпити можна по-різному, змійкою, спіраллю, в одну або кілька ліній. Все залежить від необхідної потужності і площі обігріву. Спочатку нитку з інтервалом в 30 - 50 см точково закріплюють поперек її прокладки.

Далі потрібно повністю зверху нитки проклеїти всю трасу. Для обігріву каналізації буває цілком достатньо пустити одну жилу по нижній частині труби.

Порада: пластикові труби мають низьку теплоємність, тому прогріти їх важче. Для збільшення тепловіддачі рекомендується попередньо обернути трубу фольгою. Фольга - це метал і при нагріванні він розширить площа поверхні, що обігрівається.

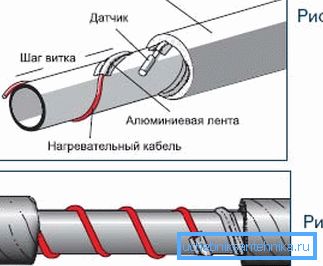

• Якщо в схемі передбачені теплорегулюючі датчики, то їх можна розташувати безпосередньо на поверхні труби, але не поруч з ниткою, а на деякій відстані. В іншому випадку реле буде постійно вибивати.

важливі моменти

• Якщо труба закладається на глибину більше 50 см і додатково утеплюється, то дистанційний пульт провід для труб рекомендується встановлювати в тих районах, де середня температура взимку опускається, нижче -15? С.
• Діаметр вигину кабелю не повинен бути менше 6 радіусів даного кабелю.
• Будь-яка з представлених систем повинна бути обладнані пристроєм захисного, аварійного відключення або УЗО.

На відео в цій статті показані тонкощі монтажу кабелю, що гріє.

висновок

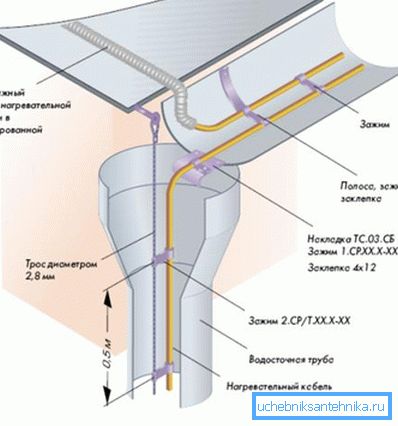

Каналізація і водопровід це далеко не єдина сфера використання даної технології. Зараз вона широко застосовується для обігріву покрівлі, як захист від наростання бурульок на водостоках і ще багато чого іншого.
