Пвх труби і їх особливості

Серед усього різноманіття труб, гідне місце займають вироби з полівінілхлориду, область застосування яких дуже велика. Як і будь-які інші трубні вироби, виготовляють ПВХ труби по ГОСТу, причому, для кожного їх типу є свій нормативний документ. Далі ми розглянемо основні характеристики і властивості полівінілхлоридних труб, згідно з цими ГОСТам.

Загальні відомості

Отже, ПВХ є одним з видів пластмаси, якої характерні наступні властивості:

Завдяки цим властивостям труба з ПВХ знайшла широке застосування як в побуті, так і в промисловому виробництві. Зокрема, з цих виробів збирають надійні безнапірні магістралі, які мають відмінну пропускною спроможністю і незначною вагою.

Технічні характеристики

Технічних характеристик даних трубних виробів засновані на фізичних властивостях полівінілхлориду.

Зокрема, даний матеріал наділяє вироби наступними позитивними якостями:

• Хороша кільцева жорсткість, завдяки чому трубопровід ПВХ може витримати внутрішній тиск в 120 атмосфер.
• Стійкість до температурних деформацій (При допустимій робочій температурі). Збільшення в розмірах при розігріві становить всього на 5 відсотків, що значно менше, ніж, наприклад, поліпропіленовий аналог.
• Хороша опірність ультрафіолету.
• Незначна вага труби ПВХ.
• екологічність, завдяки чому комунікації з полівінілхлориду можна використовувати для транспортування питної води.
• гладкість поверхні, що має значення для каналізаційних систем, так як зменшує ймовірність замулювання.
• Стійкість до хімічних речовин.
• невисока ціна.

Звичайно, поряд з перевагами, є і деякі недоліки, також пов'язані з вищеописаними властивостями полівінілхлориду.

До них відносяться:

• Погана термостійкість, в результаті чого вироби не можна використовувати для гарячого водопостачання і систем опалення.
• Необхідність утеплювати систему, там, де вона може бути піддана впливу низьких температур.

Зверніть увагу! Робоча температура в трубопроводі не повинна перевищувати 40 градусів за Цельсієм.

види

Класифікувати розглянуті вироби можна в першу чергу за їх призначенням.

Вони можуть бути призначені для:

• Безнапірних систем;
• Напірних систем.

Далі ознайомимося з особливостями кожного їх виду.

безнапірні

Безнапірні труби, як правило, використовують в каналізаційних внутрішніх і зовнішніх системах. Їх монтаж здійснюється розтрубним способом за допомогою кілець ущільнювачів. Завдяки цьому, зібрати трубопровід своїми руками може навіть неспеціаліст.

Розміри труби ПВХ для безнапірних каналізаційних систем можуть бути наступними:

• Діаметр - від 63 до 315 міліметрів.
• Довжина - від 0,5 до 6 метрів.

Зверніть увагу! Вага 1 м труби ПВХ, в залежності від діаметру, становить від 1 до 9,54 кг.

Треба сказати, що ГОСТ на труби ПВХ даного типу містить 13 типорозмірів. Максимальний робочий тиск в таких системах коливається в межах 0,5 - 0,63 Мпа, однак, їх стінки можуть витримувати тиск в 10-20 МПа.

До безнапірним трубах також можна віднести гофровані вироби. Гофра - труба ПВХ відрізняється винятковою гнучкістю, тому використовується в якості з'єднувального елемента, наприклад, для підключення сантехнічних приладів до каналізації.

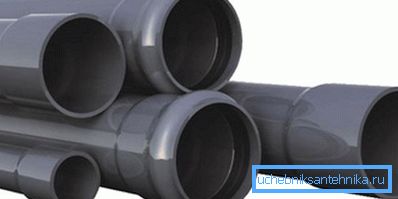

напірні

Основна вимога до напірним трубопроводами - здатність витримувати велике внутрішнє тиск. Тому з'єднання здійснюється клейовим способом, хоча зовні вироби нагадують вищеописані безнапірні аналоги, так як на їх кінці теж є розтруб.

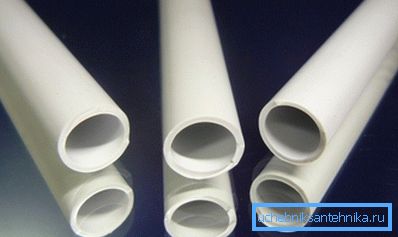

Діаметр даних трубних виробів може становити від 10 до 90 мм. Причому, відповідний ГОСТ налічує 11 оригінальних їх типорозмірів.

Робочий тиск в подібних системах може досягати 2 МПа. Більше значення з'єднання не зможе витримати.

Треба сказати, що крім розтрубних кільцевих і клейових виробів, є і гладка ПВХ труба, яка використовується при монтажі трубопроводу на клейові і різьбові фітинги для труб. ЇЇ діаметр може складати від 10 до 315 міліметрів. Використовувати їх можна як в напірних, так і безнапірних системах.

ХПВХ

Говорячи про трубних виробах ПВХ, не можна не згадати ХПВХ труби, які отримують з хлорованого полівінілхлориду. Цей матеріал був створений в лабораторіях NASA ще в минулому столітті, проте, для побутових потреб його стали використовувати не відразу, так як довгий час технологія виробництва трималася в секреті.

Технічні характеристики труби ХПВХ більш високі, ніж у звичайній поліхлорвінілової. Зокрема, вона має більш високу межу міцності - 70-80 МПа, що становить 700-750 атмосфер, а також відносно високу температуру плавлення - 480 градусів за Цельсієм.

Найчастіше ці вироби застосовують в наступних цілях:

• Для промислових водопроводів, що працюють під високим тиском.
• Для систем автоматичного гасіння пожежі.
• В газопроводах.
• У харчовій промисловості. Так як подібний трубопровід не взаємодіє з транспортується рідиною, його часто використовують для прокачування соків, молока, пива, і інших продуктів.
• Завдяки стійкості до високих температур, ХПВХ можна використовувати в трубопроводах гарячого водопостачання та в системах опалення.

Таким чином, вироби їх хлорованого поліхлорвінілу теж знайшли широке застосування.

особливості монтажу

Збірка трубопроводу, як уже було сказано вище, може здійснюватися кількома способами:

• За допомогою розтрубів;
• За допомогою холодного зварювання;
• За допомогою різьбових фітингів.

У різних типах систем застосовуються різні способи монтажу.

безнапірний трубопровід

Монтаж за допомогою розтрубів здійснюється гранично просто.

Інструкція виглядає наступним чином:

• Труба вставляється в розтруб. Ущільнення стику здійснюється за допомогою гумового кільця, яке розташоване в спеціальному пазу.
• Далі стик герметизується за допомогою силіконового герметика, яким обробляється місце стику.

напірний трубопровід

Напірні трубопроводи збираються найчастіше клейовим способом. Клей являє собою розчинник, який зварює сполучаються деталі. Тому такий спосіб монтажу ще називають холодним зварюванням.

Принцип такий збірки не складніше, монтаж безнапірних системах - кінець труби обробляється складом і занурюється в з'єднувальний фітінг або розтруб. Після цього деталі бажано провернути, щоб склад розподілився рівномірно. Вже через 1-2 години стик повністю затвердіє і набере свою міцність.

Порада! При монтажі трубопроводу клейовим способом бажано використовувати клей, який рекомендують виробники ПВХ труб.

Що стосується монтажу на різьбовий фітинг, то він здійснюється шляхом інсталяції штуцера фитинга в трубу, після чого місце стику обжимается спеціальної контргайкой. Даний спосіб аналогічний з монтажем металопластикових трубопроводів.

висновок

Незважаючи на деякі недоліки ПВХ трубних виробів, вони знайшли широке застосування в самих різних типах промислових і побутових трубопроводів. А в тих випадках, коли недоліки матеріалу є критичними, використовують труби з модифікованого поліхлорвінілу - ХПВХ. З відео в цій статті можна зачерпнути додаткову інформацію з даної теми.
