Пвх труби пвх: сфера застосування і технічні особливості

Сучасні полімери активно витісняють метали з усіх сфер виробництва. Викликано це більш високими експлуатаційними характеристиками матеріалів і головне досить прийнятною ціною. Труби ПВХ можуть випускатися для транспортування рідин і для електротехнічних потреб. Але як каналізаційні, так і електротехнічні гофровані ПВХ труби по ГОСТу, прийнятого в нашій країні, мають безліч різновидів.

Вироби для електротехнічних потреб

ПВХ вироби є прекрасним матеріалом для прокладки електромереж як низького, так і високого напруги, ліній зв'язку та різного роду інших кабельних ліній. Вони відповідають практично всім вимогам ГОСТ, і ціна цих виробів дозволяє їх використовувати повсюдно.

Чим вони гарні

• Даний матеріал, практично не підтримує горіння, якщо бути точним, то він відноситься до розряду самозатухающих.
• В електротехніці та енергетиці взагалі, велику проблему становлять блукаючі струми і наведення. Пластик є ізоляційним матеріалом і тому позбавлений цього істотного недоліку.
• Якщо кабель монтується в захищеному, ізольованому кабельному каналі, він вже не потребує потужної ізоляції, через що в одній трубі можуть бути прокладені кілька ліній.

• ПВХ може використовуватися у вологих приміщеннях, пластик абсолютно не схильний до корозії, стійкий до агресивних хімікатів і ультрафіолетового впливу.
• Згідно загальноприйнятим нормам СНиП, даний матеріал є абсолютно екологічно нейтральним і безпечним для людини.

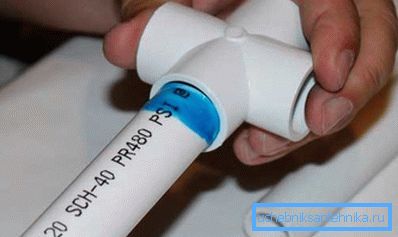

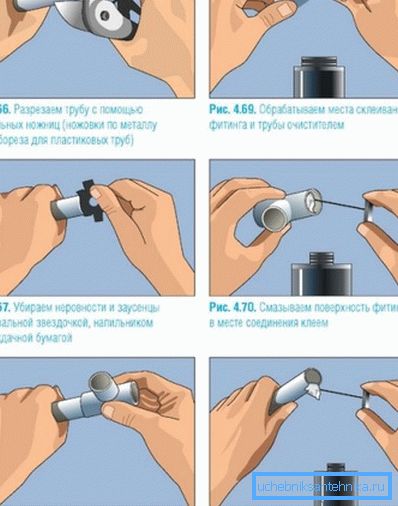

• Цей вид полімерів легко обробляється, його можна клеїти, пиляти або паяти.
• Звичайно це не метал, але маючи низький коефіцієнт деформації, ці кабельні канали є надійним захистом для електричних мереж.
• матеріал легкий, тому не вимагає спеціально укріпленої несучої арматури.
• ПВХ вироби забезпечують надійний захист від пилу, не накопичують конденсат, плюс вони не потребують додаткового фарбуванні.
• І нарешті, інструкція по монтажу даного виду виробів не вимагає високої кваліфікації, практично будь-яка людина, що вміє працювати традиційним слюсарним інструментом і знайомий з азами електротехніки, здатний облаштувати таку лінію своїми руками.

Важливо: при всіх перевагах ПВХ труб, такі кабельні канали заборонено монтувати на дерев'яній або легкозаймистою основі. У цих випадках використовується металлорукав.

Класифікація труб електротехнічного призначення

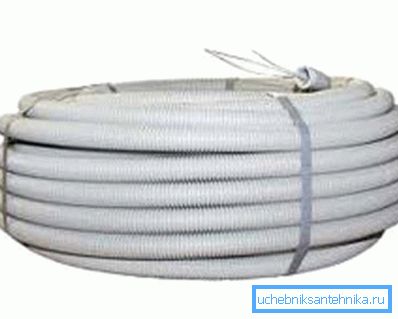

Цей матеріал прийнято розділяти на дві основні категорії. Для зовнішніх кабельних трубопроводів використовуються жорсткі, гладкостінні вироби. Для монтажу внутрішньої проводки більше підходять м'які, гофровані труби.

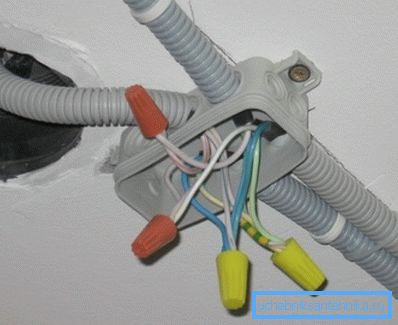

Гофру можна монтувати як відкритим способом, по стіні або несучої арматури, так і під гіпсокартоном, в перекриттях або закладати в бетонну стяжку.

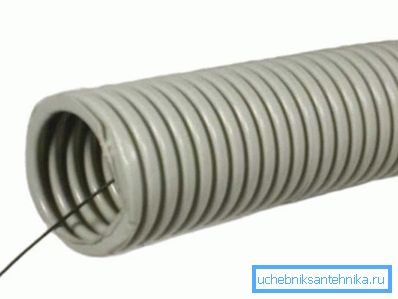

Особливою популярністю тут користуються електротехнічні гофровані ПВХ негорючі труби з зондом. Родзинка в тому, що в трубі спочатку закладена сталевий дріт, до якої можна прикріпити кінець кабелю і безперешкодно затягнути всередину електричну або в'язевих лінію.

Порада: при прокладанні лінії в трубі з зондом, до краю зонда разом з монтується кабелем слід також прикріпити дріт або шнур. Після закінчення монтажу, у вас в трубі залишиться шнур, за допомогою якого можна протягнути додаткові лінії.

Всі електротехнічні матеріали подібного плану класифікуються за ГОСТ18599-83.

Згідно з цим нормативом передбачається поділ на чотири категорії.

1. «Т» - важкі матеріали, як правило, це товстостінні труби великого перерізу.
2. «С» - середні.
3. «СЛ» - середньо легкі.
4. «Н» - нестандартні вироби.

Також досить широко представлений розмірний ряд. Діаметр труб електротехнічного призначення коливається в межах від 8, до 250 мм, з різною товщиною стінки.

Крім того в залежності від призначення і виду мереж, використовуються вироби різних кольорів. Для внутрішньої проводки, найбільш ходовими вважаються ПВХ ПВХ труби діаметром 25 мм.

Види і особливості каналізаційних труб ПВХ

За аналогією з конструкціями електротехнічної спрямованості, каналізаційні системи також можуть монтуватися з гладкостінних і гофрованих виробів ПВХ.

Жорсткі, гладкостінні труби

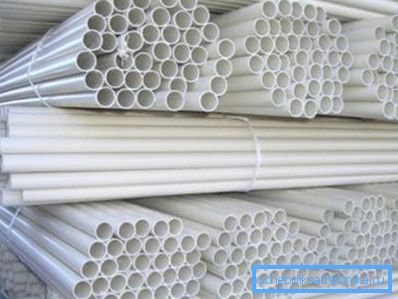

На відміну від електротехнічних або в'язевих ліній, гладкостінні каналізаційні труби більше призначені для монтажу внутрішньої системи стоків. Традиційно вони робляться сірого, іноді білого кольору.

Внутрішня поповерхова розводка в житловому секторі, найчастіше виконується трубами перетином до 50 мм. Стояки в житловому секторі облаштовуються переважно магістралями перетином 100 - 110 мм.

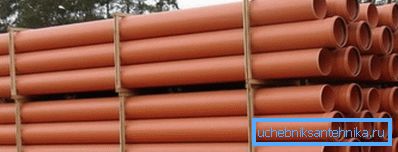

У приватному будівництві, при малому обсязі стічних вод, для монтажу зовнішньої системи або системи не глибокого залягання, можуть використовуватися вироби підвищеної міцності оранжевого кольору. Взагалі помаранчевим кольором позначаються всі каналізаційні труби, призначені для зовнішньої розводки.

Важливо: в даному випадку вказуються мінімальні рекомендовані діаметри відповідно до ГОСТ для фанових систем. Але серед фахівців діє закон, який свідчить про те, що чим більше перетин стічної каналізаційної труби, тим менше ймовірність засмічення або замерзання.

Використання гофри в каналізаційних системах

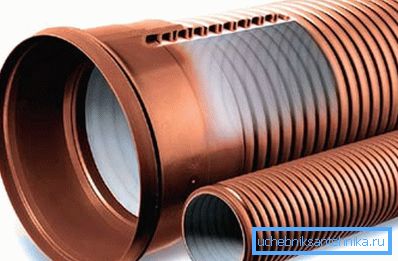

В даний час для монтажу зовнішніх і підземних комунікацій прийнято використовувати гофрований трубопровід. Як вже говорилося раніше, зовнішні фанові комунікації робляться оранжевого кольору. З'єднуються вони за допомогою розтрубів. Розтруби мають трохи більший діаметр і укомплектовуються гумовими ущільнювачами.

Гофровані ПВХ лінії розраховані на серйозні підземні навантаження, тому деякі моделі можуть закладатися на глибину до 8м. Ще одним серйозним плюсом є те, що у даного матеріалу досить низький коефіцієнт теплового розширення, в результаті чого вони без особливих проблем можуть витримувати значні перепади температур.

Стандартний діаметр виробів коливається в межах 110 - 630 мм. Використання цих ліній не обмежується виключно каналізаційним напрямком. Вони широко застосовуються для облаштування зливових стоків. Дренажних міських систем або конструкцій призначених для меліорації в сільському господарстві.

Власне м'які, гофровані комунікації є відносно недавньої науковою розробкою. Високі технічні і експлуатаційні характеристики обумовлені двошарової структурою труби. Зовнішній шар, на якому розташовуються ребра жорсткості, робиться з покриття низького тиску або ПНД.

Зсередини монтується покриття високого тиску ПВД. Внутрішній шар крім особливої ​​міцності має майже ідеально гладку поверхню, що значно знижує ймовірність каналізаційних засмічень і наростів.

Плюси і мінуси ПВХ каналізації

• Двошарова структура виробів, поряд з хорошою еластичністю, гарантує досить високу міцність.

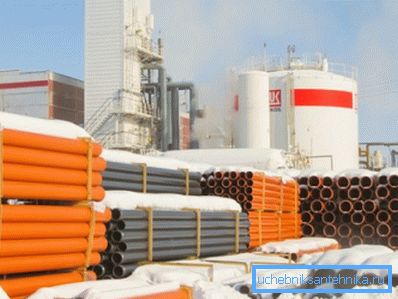

• Якщо система не заповнена водою, то вона спокійно може витримати наднизькі, температури, без утворення тріщин.
• Сучасні полімери не схильні до корозії і на відміну від чавунних або сталевих трубопроводів їх довговічність на порядок вище.
• Внутрішньому покриттю не страшна ніяка хімія.
• Матеріал екологічно нейтральний, він може лежати в землі сотні років, розкладаючись і не забруднюючи навколишнє середовище.
• Важливим фактором є мала вага. Таку систему бригада робітників може монтувати своїми руками, без залучення додаткових вантажопідйомних механізмів.
• І нарешті, ціна пластика значно нижче, ніж у сталі або чавуну.

З істотних мінусів, фахівці констатують боязнь високих температур. В робочому стані внутрішня поверхня розрахована на температуру не вище +40? С. Розробники припускають термічний вплив рідинами з температурою до +80? С, але воно може бути тільки короткочасним. В іншому випадку труба потріскається.

Пару слів про напірних трубах

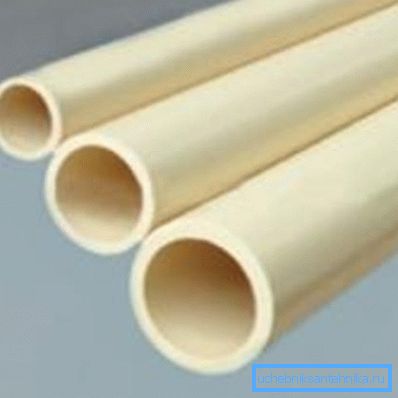

Не можна не згадати про такому широкому напрямку як водонапірні системи. Ці системи випускаються виключно в жорсткому, гладкостінних варіанті. Перераховувати переваги і недоліки немає сенсу, для ПВХ вони аналогічні. Варто лише згадати, що дані конструкції не з'єднуються різьбовим способом, тут використовується виключно пайка.

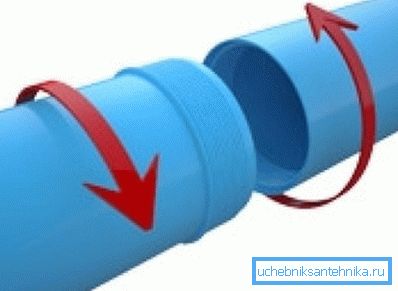

Нещодавно в широкий ужиток увійшли обсадні ПВХ труби. Вони використовуються для облаштування свердловин на воду. Секції тут з'єднуються різьбовим методом. Відмінною особливістю є підвищена стійкість до зовнішнього тиску, поряд з хорошою еластичністю.

На відео в цій статті показані деякі сфери використання матеріалу.

висновок

Ще слід зазначити, що поряд з усіма перевагами, транспортування труб потрібно проводити акуратно, не можна їх тягнути волоком і взагалі бажано, щоб було якомога менше подряпин. Особливо це важливо для водонапірних труб, вони можуть лопнути на місці пошкодження. Тому при покупці уважно оглядайте товар.
