Розміри азбестоцементних труб і їх застосування
В даний час всі розміри азбестоцементної труби - 100-500 мм діаметром постійно затребувані в цивільному і промисловому будівництві - для транспортування рідин або як елементи тих чи інших конструкцій. Всі вони класифікуються за Госстандартам - напірні за ГОСТ 539-80 і безнапірні по ГОСТ 1839-80, отже, цим і визначається їх діапазон в тій чи іншій будівельній ніші.
У хрізотілцемента є, як позитивні, так і негативні сторони перед пластиком і сталлю, про що, власне і піде мова, а також ви зможете побачити відео в цій статті, що підтверджує написане наочними фактами.
Якими вони бувають і для чого використовуються
таблиці
Примітка. У азбестоцементних труб є також друга назва - хрізотілцементние, що по суті одне і те ж. Отже, якщо ви зустрічаєте одне або інше визначення, то мова йде про однакове товар. Нижче ви побачите технічні характеристики азбестоцементних труб і основи їх монтажу.

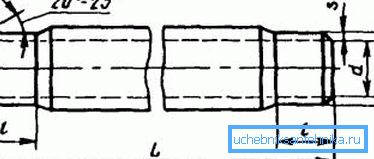

| умовний прохід | Діаметр внутрішній (мм) | Діаметр зовнішній (мм) (опудало кінець) | Довжина (мм) | Довідковий вага (кг) | Муфта. Діаметр внутрішній | Довідковий вага муфти (кг) | |||||||||||
| BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BM3 | BM6 | BM3 | BM6 | ||
| 50 | 50 | 50 | 50 | - | 68 | 68 | 68 | 68 | - | 11 | 11 | 11 | - | 79 | 79 | 1,2 | 1,2 |
| 75 | 75 | 75 | 75 | - | 33 | 93 | 93 | 93 | 2950 | 16 | 16 | 18 | - | 104 | 104 | 1,5 | 1,5 |
| 100 | 100 | 100 | 100 | - | 118 | 118 | 122 | 122 | - | 21 | 25 | 25 | - | 130,6 | 130,6 | 1,9 | 1,9 |
| 125 | 119 | 119 | 119 | - | 137 | 139 | 142 | 142 | 2950 | 24 | 26 | 31 | 48,5 | 149,6 | 151,6 | 2,3 | 2,3 |
| 33 | 35 | 41 | |||||||||||||||
| 150 | 141 | 141 | 141 | 135 | 151 | 163 | 168 | 168 | 3950 | 32 | 35 | 43 | 50,67 | 173,6 | 175,6 | 2,9 | 2,9 |
| 43 | 47 | 57 | |||||||||||||||
| 200 | 189 | 189 | 189 | 181 | 209 | 217 | 224 | 224 | - | 57 | 80 | 95 | 118 | 221,1 | 229,1 | 4,4 | 4,4 |
| 250 | 235 | 235 | 235 | 226 | 259 | 265 | 274 | 274 | - | 86 | 100 | 134 | 152 | 271,1 | 277,1 | 5,4 | 5,4 |
| 300 | 278 | 278 | 278 | 270 | 305 | 314 | 324 | 324 | 3950 | 142 | 146 | 188 | 218 | 317,1 | 326,1 | 6,8 | 6,8 |
| 350 | 322 | 322 | 322 | 312 | 352 | 351 | 373 | 373 | - | 145 | 184 | 238 | 278 | 366,2 | 375,2 | 9,1 | 9,1 |
| 400 | 388 | 388 | 388 | 356 | 412 | 414 | 427 | 427 | - | 185 | 245 | 315 | 317,5 | 416,2 | 48,2 | 12,1 | 12,1 |
| 500 | 456 | 456 | 456 | 441 | 496 | 511 | 528 | 528 | - | 279 | 354 | 466 | 549 | 512,2 | 525,2 | 20,0 | 20,0 |
Таблиця перетинів напірних хрізотілцементних труб і муфт
| умовний прохід | Діаметр внутрішній (мм ( | Діаметр зовнішній (мм) | Відхилення від зовнішнього діаметра (мм) | Довжина (мм) | Відхилення по довжині (мм) | Довідкова маса труби (кг) | Довідкова маса муфти (кг) | Діаметр муфти внктренній |
| 100 | 100 | 116 | 2-2,5 | - | - | 14,7 | 1,61 | 145 |
| 125 | 123 | 139 | 2-2,5 | 2950 | 60 | 18,5 | 1,87 | 171 |
| 150 | 147 | 165 | 2-2,5 | - | - | 25,9 | 2,53 | 190 |
| 200 | 195 | 215 | 2-2,5 | - | - | 51,0 | 3,30 | 245 |
| 250 | 243 | 265 | 2-2,5 | - | - | 69,0 | 4,20 | 295 |
| 300 | 291 | 315 | 2,5-3 | - | - | 90,2 | 5,30 | 345 |
| 350 | 338 | 364 | 2,5-3 | 3950 | 50 | 113,8 | 6,45 | 390 |
| 400 | 386 | 414 | 2,5-3 | - | - | 138,2 | 3,25 | 460 |
| 500 | 482 | 514 | 2,5-3 | - | - | 196,0 | 12,60 | 550 |
| 600 | 576 | 612 | 2,5-3 | - | 272,4 | 18,40 | 632 |
Таблиця перетинів безнапірних хрізотілцементних труб і муфт
| Тип №1 | |||
| умовний прохід | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT12 | |
| 100 | 7,8 | 9,2 | 10,4 |
| 150 | 12,9 | 15,2 | 17,9 |
| 200 | 22,1 | 26,4 | 31,2 |
| 250 | 28,1 | 35,9 | 41,1 |
| 300 | 40,2 | 49,4 | 57,4 |
| 350 | 50,9 | 63,7 | 74,0 |
| 400 | 68,8 | 84,7 | 98,7 |
| 500 | 101,6 | 127,3 | 149,2 |
| Тип №2 | |||
| умовний прохід | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT12 | |
| 200 | 24,5 | 30,0 | 35,3 |
| 250 | 33,8 | 40,7 | 47,3 |
| 300 | 47,7 | 67,9 | 66,7 |
| 350 | 62,5 | 76,5 | 87,5 |
| 400 | 81,8 | 100,6 | 114,6 |
| 500 | 124,7 | 151,2 | 173,6 |
| Тип №3 | |||
| умовний прохід | Клас (BT) і маса (кг) | ||
| BT6 | BT9 | BT6 | |
| 200 | 21,7 | 25,3 | 36,2 |
| 300 | 49,4 | 57,4 | 69,4 |
Теоретична маса хрізотілцементний труб на погонний метр
Достоїнства і недоліки
- Азбестоцемент або хрізотілцемент, це той же бетон, який армований волокнами і він виходить на кілька порядків дешевше, ніж пластик (ПНД або ПВД), чавун або сталь, який можуть використовувати для аналогічних цілей, а ціна завжди відіграє далеко не останню роль при проектуванні. Мінімальний термін експлуатації для труб низького і високого тиску становить від 25 до 50 років.
- Дуже важливо, що асбестоцементная труба 150 мм або будь-якого іншого діаметра не проводить електричний струм, має дуже низьку теплопровідність (0,8 ккал / м · год · град) і не схильна до корозії, а це головний недолік аналогічних виробів з чавуну і сталі.
- Коефіцієнт температурного подовження азбестоцементу в 12 разів менше аналогічного показника у стали, отже, тут не потрібно монтувати дорогі компенсатори для підземної або для поверхневої прокладки. При транспортуванні холодних рідин на поверхні хрізотілцемента відсутня утворення конденсату.
- Будь-яка асбестоцементная труба - 200 мм або з іншим перетином, при транспортуванні гарячої води буде мати незначне розширення, але така деформація чудово компенсується ущільнювальними гумовими кільцями на сполучної муфті для труб. Примітно, що контакт азбестоцементу з рідиною (особливо гарячої), робить його ще міцніше, адже це природний хід речей для бетонів.
- Для таких трубопроводів інструкція не передбачає профілактичне очищення від мікроорганізмів (Мох, водорості), так як на протязі всього терміну експлуатації вони там не утворюються. Хрізотілцемент стійкий до слабокислою і лужному середовищі.
способи монтажу
Укладання магістралі в траншею проводиться не на грунт, а на пісочну подушку - це дозволяє рівномірно розподілити навантаження по всій площі, і якщо це невеликий діаметр (вага труби асбестоцементной 100 мм складає від 7,8 до 10,4 кг), то робочі без особливих зусиль опускають її своїми руками.
Але, в тих випадках, коли перетин більше, то для цього може знадобитися автомобільний кран, наприклад, асбестоцементная труба 500 мм BT12 3-го типу важить більше 173 кг - без спеціальної техніки монтаж буде можливим, але досить складним. Перед укладанням, а також безпосередньо в траншеї все труби і муфти в обов'язковому порядку перевіряються на цілісність і / або на герметичність. Якщо того вимагає проектне призначення.
Монтаж траси на дно траншеї обов'язково здійснюється під ухилом - для діаметра до 200 мм це 20-30 мм (азбестоцементна труба 100 мм повинна мати ухил 20 мм / 1м), а ось для перетину від 200 мм і більше ухил становитиме 30-40 мм . Причому це стосується не тільки систем каналізації, а й кабелепроводов - це забезпечує стік конденсату або будь-який, що потрапила всередину рідини.
з'єднання
Примітка. Труби такого типу класифікуються по тиску і призначенням: а) для водопроводу: ВТ6, ВТ9, ВТ12, ВТ15; б) для теплопроводів: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.
| класність | Клас (умовне позначення) | Робочий тиск P | ||
| труба | муфта | МПа | кгс / см2 | |
| 1 | ТТ3 | ТМ3 | 0,3 | 3 |
| 2 | ВТ6 | САМ6 | 0,6 | 6 |
| ТТ6 | ТМ6 | |||
| 3 | ВТ9 | САМ9 | 0,9 | 9 |
| ТТ9 | ТМ9 | |||
| 5 | ВТ12 | САМ12 | 1,2 | 12 |
| ТТ12 | ТМ12 | |||
| 6 | ВТ15 | САМ15 | 1,5 | 15 |
| 7 | ТТ16 | ТМ16 | 1,6 | 16 |
Класифікація

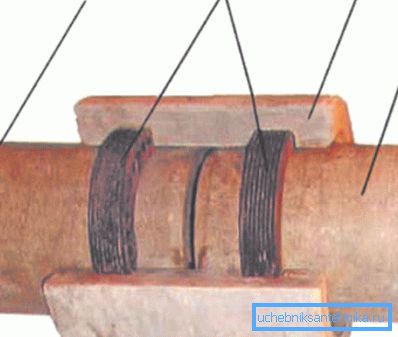

При монтажі азбестоцементних трубопроводів з високим тиском для стикування застосовуються муфти з аналогічного матеріалу, які активуються за Самоущільнюючий принципом.

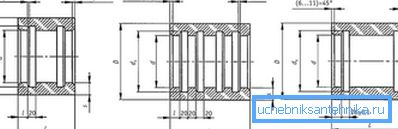

У тих випадках, коли робочий тиск становить 9-15 кгс / см2, інструкція передбачає використання двох-або четирёхканавочной муфти (на 2 або 4 ущільнюючих гумових кільця). Якщо тиск буде перевищувати 16 кгс / см2, то в такому випадку використовують муфти з більш широкими канавками, де кільця ущільнювачів теж ширші.

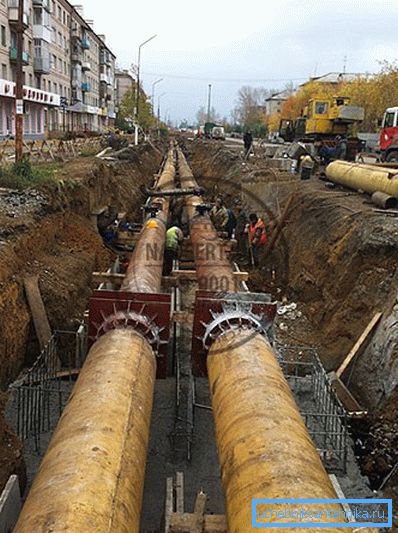

Монтажні роботи, як уже було помічено, можуть проводитися або під землею, або поверху, але останній спосіб сильно обмежує проектні можливості. Справа в тому, що за правилами техніки безпеки перетин магістралі із залізницею, трамвайною лінією, житловим сектором тощо, заборонено, або ж дозволяється, але на певних обмежених умовах.
А ось нижче рівня грунту, завдяки технічним характеристикам, азбестоцемент почувається чудово і, до того ж, там немає таких обмежень в порівнянні з зовнішньої прокладкою.
висновок
Бувають ситуації, коли монтаж проводиться замість старої магістралі після демонтажу останньої і старий трубопровід часом покладений в лоток. У таких випадках лоток не був демонтують, адже розміри азбестоцементної труби 150 мм (або іншого діаметра) залишаються такими ж, як у сталі або чавуну, тому немає ніякого сенсу прибирати лоток і засипати пісочну подушку.
