Розміри металевих труб і їх вплив на особливості

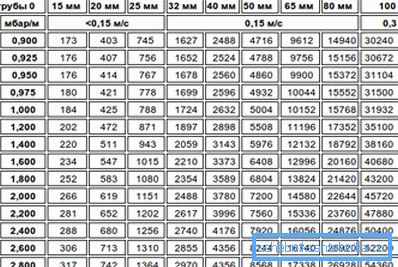

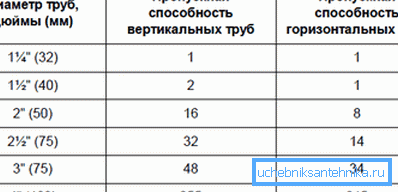

У цій статті ми розповімо про те, якого діаметру бувають металеві труби і як ті чи інші типорозміри позначаються на їх пропускної спроможності і сфері застосування.

Тема статті актуальна, так як типорозміри - це саме той параметр, який визначає, то де металопрокат буде використовуватися, який пропускною спроможністю він буде характеризуватися, і які середовища по ньому можна буде транспортувати. Знову ж, типорозміри представляють особливу важливість, оскільки, відповідно до цих параметрів, визначається ціна виробу.

Особливості застосування відповідно до типорозмірами

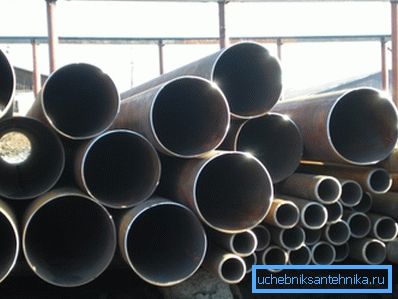

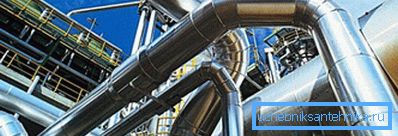

З давніх-давен металеві труби великого діаметра, так само як і їх малогабаритні аналоги, використовуються в самих різних промислових сферах і різних областях господарської діяльності людини.

Металевий прокат з радіальної конфігурацією поперечного перерізу повсюдно використовується в будівництві, в хімічній і харчовій промисловості, в сільському господарстві в автомобілебудуванні і т.д. Зрозуміло, цей перелік сфер застосування неповний, але навіть дивлячись на нього можна зрозуміти, що цей різновид металовиробів дуже популярна, а тому представлена ​​на ринку широким вибором габаритів і конфігурацій.

В даний виробляються зварні, суцільнотягнутих безшовні різновиди сталевого прокату з круглим перетином. Зварна модифікація характеризується простотою промислового виготовлення, а тому її ціна більш доступна. Безшовні вироби коштують дорожче, але вони більш надійні, так як демонструють високу стійкість до механічних навантажень.

Для більшої довговічності вироби з чорних металів піддаються обробці за допомогою оцинковування. Незалежно від способів обробки внутрішньої поверхні, металеві труби мають меншу пропускною спроможністю в порівнянні з полімерними аналогами.

Найбільш важливим параметром, який необхідно врахувати при виборі і подальшому використанні труб є розмір поперечного перерізу. Діаметри металевих труб повинні відповідати величині сполучних фітингів, із застосуванням яких проводиться збірка водопровідних, опалювальних каналізаційних та інших систем.

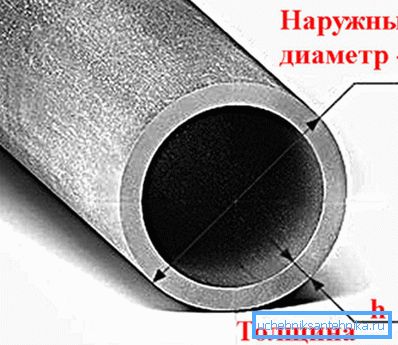

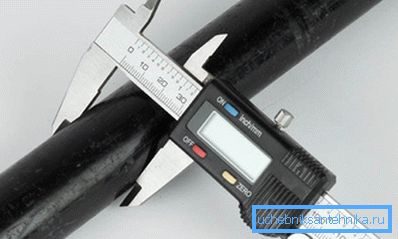

Внутрішні і зовнішні розміри перерізу

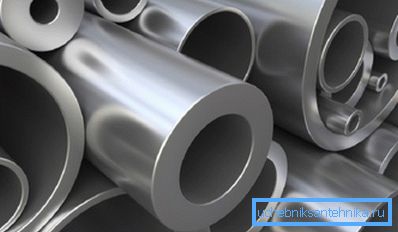

Відмінність внутрішнього розміру поперечного перерізу від зовнішнього визначається товщиною стінок. Чим товщі стінка, тим більше одна від одної буде відрізнятися зовнішній діаметр від внутрішнього. І навпаки, чим стінка буде тонше, тим відмінність буде менше.

Саме тому, при виборі компонентів для збірки своїми руками тих чи інших систем, увагу в першу чергу звертається саме на розміри внутрішнього простору труби.

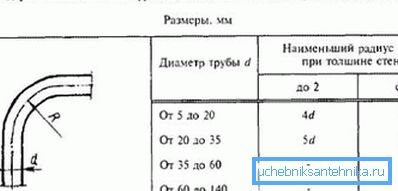

Важливо: Чимале значення, поряд з параметрами поперечного перерізу, має товщина стінок, так як з урахуванням цієї величини на стадії проектування можна обчислити задати довготривалу допустиме навантаження на систему.

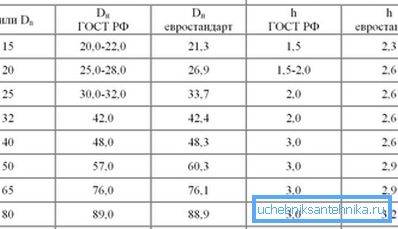

Сучасні розміри і сортамент металевих труб по госту поширюється на весь спектр подібних виробів, які виготовляються промисловим способом.

Маючи в своєму розпорядженні точних відомостей про ці параметри можна не тільки підібрати фітинги та інші аксесуари відповідного розміру, але і коректно виконати проектні розрахунки з будівництва систем для транспортування тієї чи іншої середовища. Більш того, маючи дані про зовнішній і внутрішній розмірі перетину можна проектувати водопровідні каналізаційні та інші системи з урахуванням наявності слабких місць і подальшого їх усунення.

Традиційно в маркуванні параметрів сталевих і чавунних виробів застосовується внутрішній розмір. Маркування на мідному прокаті наноситься з урахуванням зовнішнього діаметра.

особливості типорозмірів

Діаметри металевих труб поділяються на такі категорії:

• умовні;
• номінальні;
• зовнішні;
• внутрішні.

Важливо: Всі перераховані вище параметри вказуються в міліметрах при позначенні вітчизняної продукції і в дюймах при позначенні продукції зарубіжного виробництва.

стандартизація типорозмірів

Перша загальноприйнята таблиця розмірів металевих труб з'явилася тоді, коли були розроблені єдині стандарти сполучних елементів, з використанням яких збиралися водопровідні, каналізаційні, опалювальні та інші системи. Введення стандартних параметрів дозволило істотно розширити сферу застосування водопровідних компонентів зі сталі і підвищити якість їх складання.

Поява єдиних параметрів обертається додатковими перевагами при проведенні масштабного проектування різних магістралей, так як зараз фахівцям, зайнятим розробкою і проектуванням набагато простіше підбирати з'єднувальні елементи, маючи точні відомості про зовнішніх розмірах труб.

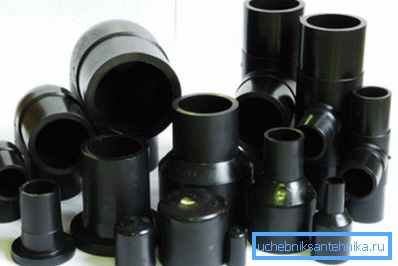

Тепер вибрати і придбати різноманітні відводи, переходи, заглушки, трійники і запірну арматуру можна знаючи всього лише один внутрішній діаметр. У підсумку, впоратися із збіркою водопроводу або опалення зможе як досвідчений фахівець, так і початківець сантехнік.

Класифікація відповідно до ГОСТу

Давайте з'ясуємо, чим відрізняється металева труба 100 мм від аналогічних виробів з іншими розмірами.

Відповідно до регламенту, прописаним у відповідних державних стандартах, водопровідні компоненти, виготовлені зі сталі і металевих сплавів, класифікуються за такими показниками:

1. Величина зовнішнього діаметра:

• до 102 мм - вироби малого значення;
• 102-530 мм - вироби середнього значення;
• 530-1420 мм - вироби великого значення.

1. Співвідношення товщини стінок і діаметра:

• модифікації з особливо тонкими стінками;
• модифікації з тонкими стінками;
• модифікації з середньою товщиною стінок (нормальні вироби);
• модифікації з товстими стінками;
• модифікації з особливо товстими стінками.

Важливо: При влаштуванні водопровідних і опалювальних систем в будівлях житлового та громадського призначення застосовуються труби з внутрішнім діаметром в межах 10-30 мм.

Вибір відповідно до розмірів

Тепер спробуємо визначитися з тим, для чого може бути використана металева труба 32 або аналогічні вироби з меншими або більшими розмірами поперечного перерізу:

• Металева труба 20 мм використовується при влаштуванні систем водопостачання від стояка до крана.
• Вироби з діаметром від 40 до 50 мм, як правило, застосовуються при влаштуванні централізованих систем холодного і гарячого водопостачання, а також опалення в будинках житлового призначення.

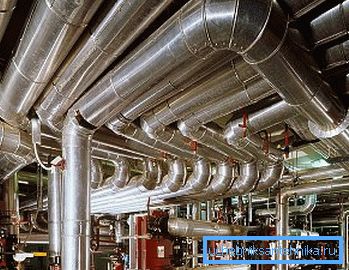

• Вироби з розміром перетину 150 мм використовуються для створення водопроводів побутового та промислово-побутового призначення.
• Вироби з діаметром 273 мм знайшли широке застосування при вирішенні широкого спектра завдань, характерних для хімічної і нафтовидобувної промисловості.

• Сталеві оцинковані вироби з розміром 325 мм і більше є відмінним рішенням для пристрою складних централізованих опалювальних систем.
• Сталеві оцинковані вироби з розмірами 530-1020 мм затребувані при транспортуванні рідких горючих середовищ, таких як природний газ і продукти нафтопереробки.

• Вироби з внутрішнім діаметром 630 мм застосовуються в будівництві при влаштуванні складних каркасних елементів, промислових систем відведення води і т.д.

висновок

Отже, тепер ви знаєте, яка інструкція вибору і застосування труб відповідно до їх типорозмірами. З огляду на різноманітність водопровідних компонентів і супутніх аксесуарів, представлених на ринку, отримані відомості будуть корисні, і їх можна буде застосувати на практиці.

Залишилися питання вимагають пояснень? В такому випадку, більше корисної інформації можна буде отримати, подивившись відео в цій статті.
