Розміри пластикових труб для каналізації: гост і реальний

Які розміри пластикових каналізаційних труб передбачені діючими нормативними документами? З якою метою застосовуються труби тих чи інших розмірів? Який із запропонованих сучасним ринком пластиків краще?

Давайте розбиратися.

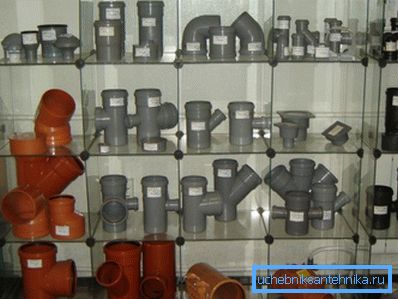

Пластикова каналізація повністю витіснила традиційний чавун з вітрин магазинів.

види пластмас

Почнемо з того, якими, власне, бувають пластикові труби для стічних каналізаційних систем.

Перелік невеликий:

  • Непластифікований полівінілхлорид (НПВХ, частіше - просто ПВХ) - безсумнівний лідер за обсягами виробництва;
  • Дещо рідше можна зустріти в продажу каналізацію з поліпропілену;
  • Поліетилен - аутсайдер: його вам запропонують не у всякому магазині.

Як співвідноситься ціна цих матеріалів? Давайте візьмемо в якості зразка досить ходову трубу довжиною 2 метри і діаметром 110 мм.

матеріал вартість
поліпропілен 270 рублів
ПВХ 250 рублів
поліетилен 320 рублів

Нюанс: порівняння не зовсім коректно. Беруть участь в ньому труби різняться товщиною стінок, що впливає на собівартість виробництва.

У чому практична різниця між різними пластиками?

Який з них варто вибрати при монтажі каналізації своїми руками?

  • Поліпропілен більш зносостійкий, твердий і при рівній товщині стінок має більшу в порівнянні з конкуруючими рішеннями кільцевою жорсткістю.
  • Поліетилен більш еластичний і прекрасно гасить акустичні коливання. Зламати таку трубу практично неможливо; при монтажі допустимі вигини, згубні для інших пластиків. Зворотний бік - менша стійкість до високих температур.

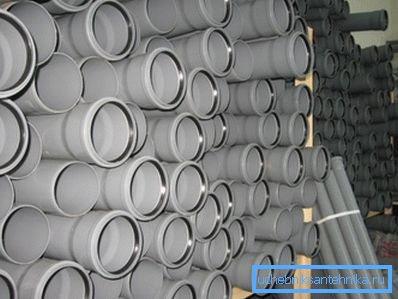

Знаєте, чим зовні відрізняються ПВХ і поліпропілен? Нічим.

Нормативні документи

Тепер подивимося, які довжини і діаметри каналізаційних пластикових труб закладені в діючих нормативних документах.

ГОСТ 22689.2-89

З цього ГОСТ виробляються поліетиленові труби і фасонина.

Нас, ясна річ, цікавлять перш за все розміри.

  • Труби випускаються прямими відрізками довжиною 8, 6, 5,5, 3 і 2 метри.
  • Товщина стінок варіюється від 2 до 5,2 міліметрів.
  • Таблиця діаметрів пластикових каналізаційних труб, прямо скажемо, не вражає багатством вибору. У списку всього чотири типорозміру: 40, 50, 90 і 110 міліметрів.

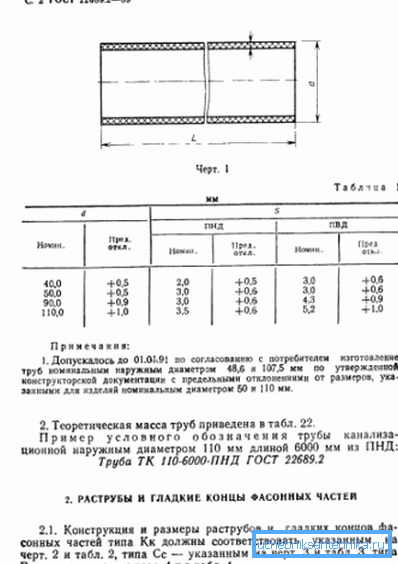

Сторінка ГОСТ з переліком розмірів.

ТУ 4926-002-88742502-00

Поліпропіленові вироби виготовляються не за ГОСТ, а за технічними умовами. Що кажуть діючі ТУ?

Список можливих довжин прямих відрізків здасться нам знайомим: 8, 6, 5,5, 3 і 2 метри.

Однак: за погодженням із замовником можна виробляти труби іншої довжини. Мінімальні і максимальні значення не лімітуються, але здоровий глузд підказує, що відрізки довжиною понад 12 метрів вкрай незручно перевозити будь-яким існуючим транспортом.

Діаметри пластикових каналізаційних труб і товщина їх стінок можуть набувати наступних значень:

Діаметр, мм Товщина стінок, мм
50 3,0
110 3,5
150 5,4

ПВХ

З поливинилхлоридом ситуація досить комічна.

Як нормативного документа, що регламентує виробництво, продавцями вказуються:

  1. ГОСТ 1898-2001, ніяких ознак якого у вільному доступі знайти не вдалося. Ні, автор не стверджує, що цього стандарту не існує; але жодного сертифікату відповідності на сайтах виробників і дилерів теж немає.
  2. ГОСТ Р 51613-2000, що відноситься до напірним трубах. Зрозуміло, ніщо не заважає використовувати напірну трубу з розтрубні з'єднанням для безнапірної каналізації; проте вироблений з цього нормативу товар явно буде дорожче: велика міцність означає велику товщину стінок.

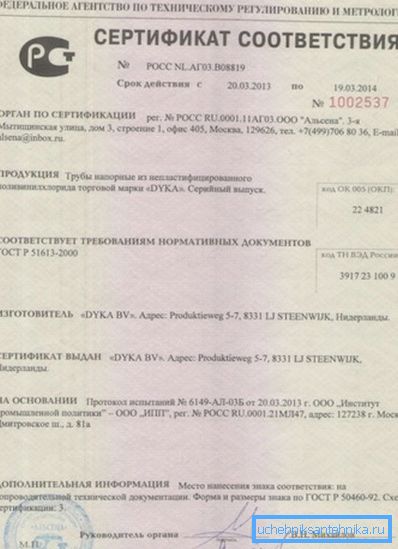

Сертифікат відповідності стандарту.
  1. Крім того, відомчі будівельні норми ВСН 48-96 призводять розміри пластикових труб каналізації для внутрішніх інженерних мереж житлових і громадських будівель. На щастя, хоча б в цьому документі згадуються справжні, непідробні розтрубні безнапірні труби з НПВХ.

Давайте вивчимо документи.

ГОСТ Р 51613-2000

  • Труби виробляються в прямих відрізках завдовжки від 4 до 12 метрів з кратністю 0,25 м (4,0, 4,25, 4,50 і так далі).
  • Товщина стінки варіюється від 1,5 до 23,2 мм.
  • Діаметр може набувати значень від 10 до 315 мм. Значення 50, 90, 110, 150 і 200 мм присутні, що говорить про сумісність труб з Фасонина для безнапірної каналізації.

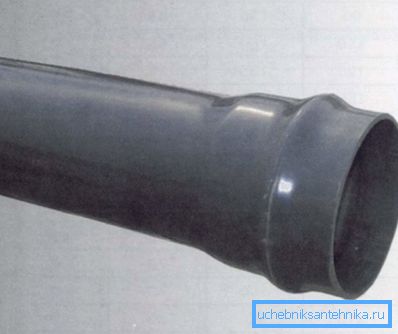

Напорная розтрубна труба з ПВХ.

ВСН 48-96

При вивченні цього документа нас чекає черговий сюрприз. У ньому, серед іншого, міститься інструкція по закупкам, що рекомендує продукцію цілком конкретного виробника - ВАТ НВО «Пластик». Перелік розмірів описує не вимоги до продукції, що виробляється, а. асортимент підлягає закупівель номенклатури.

Ну що ж, і то хліб.

Наведемо цю інформацію повністю, без купюр:

  • Довжина труб і патрубків становить 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 і 5240 мм. Судячи з розміром, мова йде про замовлення під кілька цілком конкретних проектів будинків.
  • Використовуваний діаметр пластикових труб для каналізації цілком традиційний для внутрішніх мереж - 50, 90 і 110 міліметрів.

Тим часом в реальному світі

Шановний читач, ви заплуталися? Дозвольте звільнити вас з полону ілюзій і познайомити з реальним асортиментом пари компаній, що спеціалізуються на виробництві каналізації.

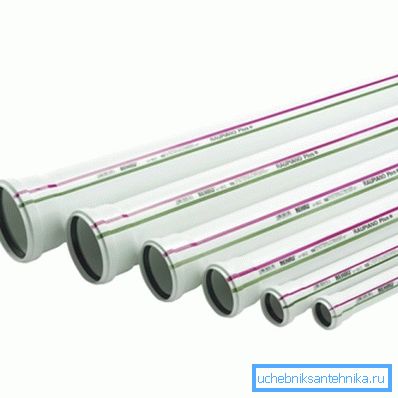

Реальний асортимент ринку значно ширший передбаченого стандартами.

Ось номенклатура виробів, що виробляються підприємствами групи Аквамайстер з непластифікованого полівінілхлориду.

Діаметр, мм Товщина стінок, мм
легкі Середні важкі
110 - - 3,2
160 3,2 4,0 4,7
200 3,9 4,9 5,9
250 4,9 6,2 7,3
315 6,2 7,7 9,2
400 7,9 9,8 11,7
500 9,8 12,3 14,6

А ось перелік діаметрів поліетиленових труб Корсис Плюс, що застосовуються при будівництві каналізаційних колекторів:

  • 1200,
  • 1400,
  • 1600,
  • 2000,
  • 2200,
  • 2600 мм.

Цікаво: структура цих труб сильно відрізняється від звичної нам. Досить сказати, що вони двошарові, з гофрованим зовнішнім і гладким внутрішнім шарами.

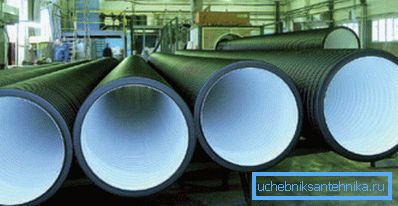

Вироби компанії Корсис.

Області застосування

Наостанок давайте з'ясуємо, де застосовуються каналізація різних діаметрів.

Діаметр 50 мм використовується для підключення всіх сантехнічних приладів, крім унітазу. Крім того, в будинках деяких проектів цим діаметром монтувалися стояки кухонної каналізації.

90 мм використовуються при підключенні деяких видів унітазів (перш за все - прихованого монтажу).

110 мм - найбільш ходовий типорозмір: від підключення унітазу до прокладки стояків і навіть лежневок, які об'єднують кілька стояків.

150 - 200 мм застосовуються при укладанні випусків на колодязь в багатоквартирних будинках.

250 - 600 мм - труби, що з'єднують колодязі дворової каналізації.

600 і вище - колектори, що збирають стоки з цілих районів.

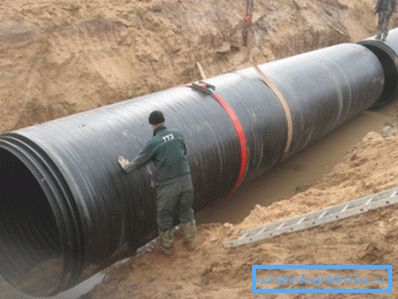

Прокладка колектора. Фото дозволяє оцінити розміри його фрагментів ..

висновок

Сподіваємося, що наш екскурс в похмурі таємниці діючих нормативних документів і їх складні відносини з реальним виробництвом виявиться корисним читачеві. Як завжди, в відео в цій статті можна знайти додаткову інформацію.

Успіхів!
