Розміри пластикових труб згідно з чинними стандартами і

За якими нормативними документами виробляються полімерні труби? Які саме пластики застосовуються для їх виготовлення? Нарешті, які діаметри пластикових труб передбачені діючими російськими стандартами? Спробуємо відповісти на ці питання.

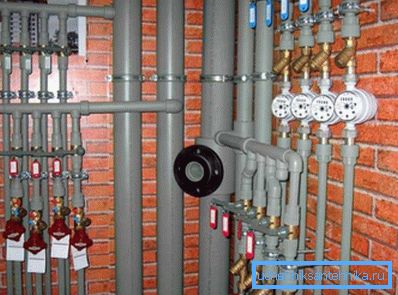

Водомірний вузол. Розводка виконана полімерними трубами.

перелік

Для початку розберемося з переліком матеріалів.

  • Полівінілхлорид використовується для виготовлення напірної і безнапірної каналізації. Водопровідні труби з цього полімеру не набули великого поширення через поєднання крихкості і низькою (не більше 60С) робочої температури.
  • Поліетилен застосовується переважно для прокладки напірних водопроводів холодного водопостачання. Обмеження по температурі для цього полімеру ще жорсткіше, ніж для ПВХ: поліетилен починає розм'якшуватися вже при 45 - 50 градусах.

Зверніть увагу! Що використовуються як каналізаційних колекторів пластикові труби великого діаметра - це переважно той же поліетилен.

  • Поліпропілен, навпаки, вельми термостійкий. Діапазон робочих температур до + 95С дозволяє використовувати його для опалення і гарячого водопостачання. Крім напірних трубопроводів, пластик використовується для спорудження систем каналізації.
  • Зшитий поліетилен теж застосовується для цих цілей: утворення поперечних зв'язків між молекулами полімеру радикально змінює його фізичні властивості. Ціна матеріалу, зрозуміло, помітно вище, ніж у звичайного поліетилену.

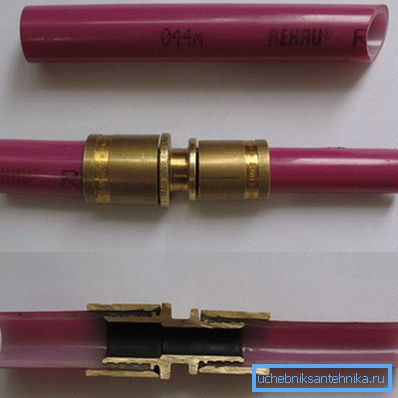

Труба із зшитого поліетилену і пристрій фитинга для неї.

стандарти

Таблиця діаметрів пластикових труб, призначених для водопроводів, систем опалення, напірної каналізації і т.д., міститься в ГОСТ 52134-2003.

А ось з самопливної каналізацією ситуація куди забавніше: російськими стандартами регламентується сортамент лише для поліетилену, причому ГОСТ 22689.1-89 передбачає три типорозміри - 50, 90 і 110 мм. Безнапірні труби з ПВХ і поліпропілену виробляються по техусловиям і на основі укладених із замовниками договорів.

Повернемося до ГОСТ 52134-2003. Згідно з документом, маркування пластикових труб для напірних трубопроводів може включати:

  • Максимально допустимий робочий тиск при температурі 20С. Воно позначається буквами PN і вказується в атмосферах.
  • Параметр SDR, що описує відношення зовнішнього діаметра до товщини стінки. Чим вище його значення, тим меншою міцністю на розрив має трубопровід.
  • Самі зовнішній діаметр і товщину стінки.
  • Вказівка ​​на матеріал, з якого зроблено виріб. Як правило, використовується наступна система позначень:
позначення розшифровка
PE (ПЕ) поліетилен
PVC-U (НПВХ) непластифікований полівінілхлорид
PP-R (ПП-Р, або ПП тип 3) поліпропілен рандомсополімер
PE-X (ПЕ-С) зшитий поліетилен

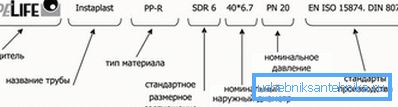

Приклад маркування.

Зверніть увагу! Це неповний перелік описуваних стандартом матеріалів. Ми навмисно опускаємо екзотику типу хлорованого полівінілхлориду або полибутена - просто тому, що шанси зустріти їх в будівельному магазині прагнуть до нуля.

Отже, перейдемо до розмірів. На жаль, нам доведеться лише позначити їх межі, а не приводити повний перелік.

полівінілхлорид

Мінімальний діаметр, передбачений стандартом для PVC-U, дорівнює 12 міліметрів. Максимальний - 1000. Товщина стінок варіюється від 1,5 до 30,6 мм.

Зверніть увагу! Наведений в стандарті сортамент не означає, що вся присутня на російському ринку продукція буде в точності відповідати зазначеним в ньому розмірами. Мало того, що багато специфічних вироби виготовляються по ТУ, не варто забувати про імпорт. Наприклад, пластикова труба 70 мм документом не передбачена; однак китайські постачальники пропонують її.

поліетилен

Як вже говорилося, цей полімер масово застосовується для прокладки магістральних водопроводів.

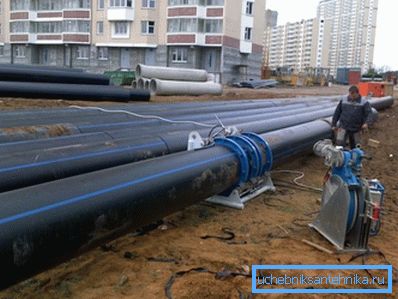

Прокладка магістрального водопроводу поліетиленом.

Крім діелектричних властивостей та виключної стійкості до агресивних середовищ, поліетилен зручний тим, що зберігає еластичність при негативних температурах. Переміщення грунту, утворення в трубопроводі крижаної пробки та інші неприємності, фатальні для сталі і чавуну, в цьому випадку викличуть лише тимчасову деформацію з поверненням до колишніх розмірів і геометрії після усунення викликав її фактора.

Що з розмірами?

  • Мінімальний діаметр - 16 мм. Максимальний - 1600.
  • Товщина стінки варіюється від 2 до 61,5 мм.

поліпропілен

Мінімальний зовнішній діаметр має пластикова труба 10 мм. Максимальний розмір - знову-таки 1600. Товщина стінки - від 1,3 до 61,2 мм.

зшитий поліетилен

Діаметр варіюється від 10 до 250 міліметрів, стінки можуть мати товщину від 1,3 до 34 мм.

Області застосування

А тепер давайте повернемося в більш практичну сферу. Які розміри варто використовувати при спорудженні своїми руками систем водопостачання, опалення або каналізації?

Водопостачання, опалення

  • Пластикова труба 16 мм використовується для підключення одного - трьох сантехнічних приладів (змішувачів, душових кабін, бачків унітазів і т.д.). Її ж можна застосувати для укладання в тепла підлога (в цій якості зазвичай використовується зшитий поліетилен) або для колекторної розводки опалення.
  • 20 мм достатньо для розведення водопостачання по котеджу з 4-6 сантехнічними приладами і для роботи системи опалення з примусовою циркуляцією, яка обслуговує будинок з площею до 100 м2.
  • 25 мм використовуються в якості стояків опалення та водопостачання в будинках поверховістю не більше 5.
  • Діаметр 32 мм характерний для стояків в будинках великої поверховості і для розливом водопостачання та опалення при невеликій кількості квартир.
  • 40 мм - розлив в багатоквартирному будинку або в котеджі з гравітаційної (самопливної) системою опалення.

каналізація

Для безнапірних стічних систем характерно наступний розподіл розмірів:

  • Пластикова труба 50 мм використовується для підключення 2 - 3 умивальників, мийок, душових кабін і т.д. Коротше кажучи, будь-яких сантехнічних приладів, за винятком унітазів.

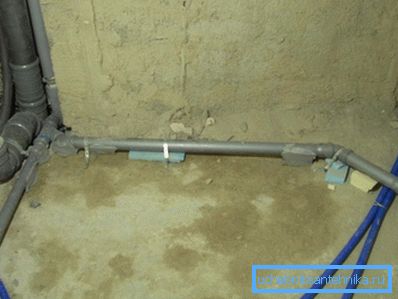

Розводка каналізації під ванну, умивальник і пральну машинку виконана 50-міліметрової трубою.

Важливо: для підключення одночасно використовуваних ванни і душової кабіни використовується пластикова труба 75 мм і вище. З чим пов'язана інструкція? З тим, що при зливі повної ванни 50-міліметрова каналізація буде заповнена; про нормальному стоці з душової кабіни мова йти не буде.

  • Пластикова труба 90 мм використовується порівняно рідко, переважно - для підключення інсталяцій підвісних унітазів. А ось 110-міліметрова, навпаки, вкрай затребувана: цей діаметр застосовується для підключення унітазу, прокладки стояків каналізації та лежневок (горизонтальних гілок, які об'єднують стояки).
  • 150 - 600 мм використовуються в якості випуску на колодязь і для транспортування стоків між колодязями.
  • Діаметр від 600 мм характерний для колекторів, які об'єднують стоки цілого району міста.

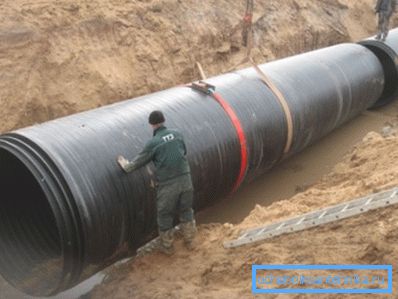

На фото - прокладка поліетиленового каналізаційного колектора.

висновок

Сподіваємося, що наш матеріал допоможе читачеві підібрати оптимальне рішення для монтажу комунікацій в своєму будинку або квартирі.

Як завжди, відео в цій статті запропонує додаткову інформацію. Успіхів!
