Розміри труби пнд та інші її характеристики

Що це за матеріал - ПНД? Які діаметри ПНД труби можна зустріти в продажу? Якими стандартами регламентується виробництво? Давайте спробуємо відповісти на ці та деякі інші питання.

Що це таке

ПНД - загальноприйняте скорочення від поліетилен низького тиску. Однак перш, ніж переходити до детального вивчення розмірів і інших характеристик, ознайомимося з більш загальними особливостями матеріалу.

Поліетилен: загальні властивості

Що ми знаємо про поліетилені:

• Це найпоширеніший з термопластів (полімерів, оборотно змінюють свої фізичні властивості при нагріванні). Раз технологія виробництва добре налагоджена - логічно очікувати, що ціна матеріали буде невисокою.
• До речі, про нагріванні: вже при 80 С поліетилен починає розм'якшуватися. Міцність труб на розрив катастрофічно падає при куди більш низьких температурах, тому більшість виробників обмежує робочий режим 40 - 45 градусами за шкалою Цельсія.

Цікаво: зшитий поліетилен (полімер, молекули якого з'єднані поперечними зв'язками) куди більш термостійкий і успішно застосовується для трубопроводів на опаленні та ГВП.

• Пластик має виключно низькими адгезивними властивостями. Простіше кажучи, до його поверхні не прилипають інші матеріали. Раз так - заростання напірних труб мінеральними відкладами можна не побоюватися.
• Термін служби на холодній воді оцінюється в 50 і більше років.
• Як і всі пластики, поліетилен - діелектрик.

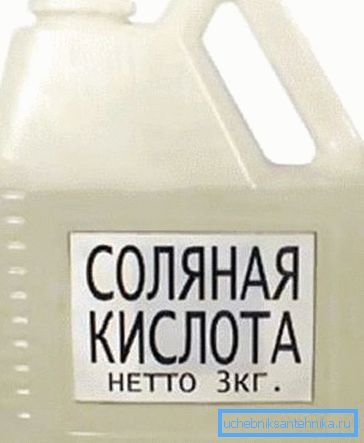

• Він виключно стійкий до агресивних середовищ. У поліетиленових герметичних упаковках нерідко поставляються концентровані кислоти і луги.

ПНД і ПВД

Поліетилен, як нескладно здогадатися по його назві, являє собою продукт полімеризації газу етилену. Залежно від того, в яких умовах вона проходить, можна отримати матеріал з досить сильно розрізняються властивостями.

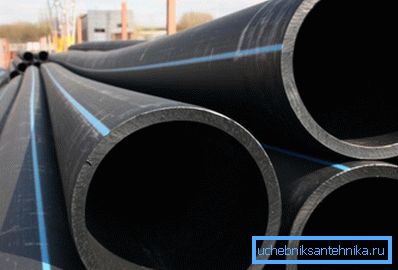

ПВД має меншу механічну міцність і застосовується в основному для трубопроводів з невеликим надлишковим тиском. Його альтернативна назва - поліетилен низької щільності. ПНД, або ПВП (поліетилен високої щільності), навпаки, набагато міцніше і широко використовується в напірних трубопроводах.

Цікаво: діючі стандарти не поділяють ПНД і ПВД. І каналізаційні, і напірні труби можуть проводитися з обох видів пластику. Таблиця діаметрів труб ПНД і ПВД теж загальна.

параметри

Зрозуміло, що основний параметр, що характеризує трубопровід - його діаметр. Їм визначається пропускна здатність.

Однак їм опис матеріалу не обмежується: наприклад, повні технічні характеристики труби ПНД 110 мм включають ще кілька важливих параметрів.

• Товщина стінки. Її збільшення при постійному номінальному діаметрі підвищує міцність трубопроводу по відношенню до внутрішнього гідростатичного тиску.
• SDR - стандартне розмірне відношення, дріб з зовнішнім діаметром в чисельнику і товщиною стінки в знаменнику. Чим більше SDR, тим менше робочий тиск труби: збільшення площі стінок при їх фіксованій товщині і міцності якостях зменшує здатність трубопроводу протистояти гідравлічному тиску.

• MRS - максимальна тривала міцність. Одиниця виміру - МПа (мегапаскалі). Спрощено кажучи, це максимальне напруження в стінках, при якому труба гарантовано прослужить 50 років при температурі + 20С.
• MOP - максимальний робочий тиск.
• S - серія труб, що розраховується як MRS / 1.25 / MOP, де 1,25 - коефіцієнт запасу міцності для води.
• Крім того, вироби можуть бути призначені для транспортування питної води або виключно для технічних потреб.

Що означає маркування виду ПЕ 32, ПЕ 63 (іноді неправильно вказується як ПНД труба 63), ПЕ 80 і ПЕ 100? Тільки те, що максимальна тривала міцність MRS відповідає вдесятеро меншим значенням:

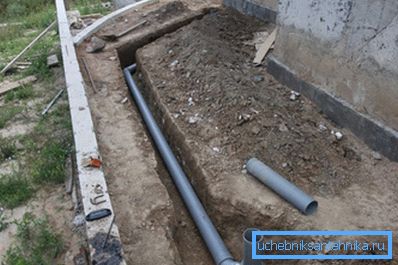

Важливо: всі наведені вище параметри актуальні для елементів напірних трубопроводів. Каналізаційна труба ПНД 110 мм не має ніяких додаткових характеристик, крім номінального діаметра.

Умовні позначення

Позначення напірної труби повинно містити:

• Слово труба.
• Вказівка ​​на матеріал і MRS (ПЕ 32, ПЕ 63 і так далі).
• Параметр SDR.
• Тире.
• Номінальний діаметр і номінальну товщину стінки.
• Призначення (питна або технічна).
• Назву стандарту, за яким вироблено виріб (ГОСТ 18599-2001).

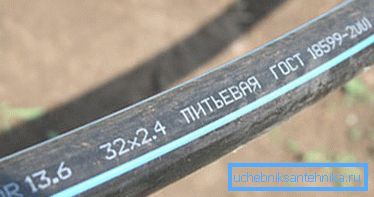

Так, напис виду Труба ПЕ 80 SDR 9 - 90 х 10,1 питна ГОСТ 18599-2001 означає, що перед нами труба ПНД 90 мм діаметром з 10,1-міліметровими стінками, призначена для питного водопостачання.

сортамент

Один зі стандартів, в яких міститься сортамент поліетиленових труб, нами тільки що згаданий - ГОСТ 18599-2001 регламентує виготовлення матеріалу для напірних трубопроводів.

Другий стандарт - ГОСТ 22689.1-89 - описує сортамент поліетиленовою каналізації. Отже, якими мають бути розміри цікавлять нас виробів?

ГОСТ 22689.1-89

Документ передбачає всього чотири типорозміру: 40, 50, 90 і 110 мм.

Де вони застосовуються?

• 40 мм - типовий розмір колін для відводу стоків від одиночного умивальника або мийки.

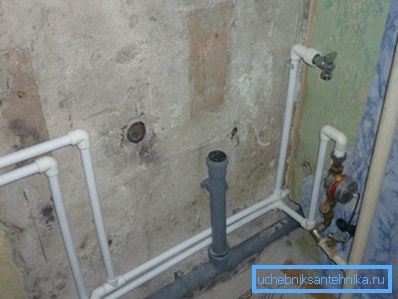

• Труба ПНД 50 мм може відводити стічні води від двох-трьох сантехнічних приладів (виключаючи унітази).

Зверніть увагу! Прилади з можливістю залпового скиду (наприклад, ванну і душову кабінку) при монтажі своїми руками краще підключати до відведення більшого перетину. Інструкція пов'язана з тим, що при зливі ванни 50-міліметрова трубка з великою ймовірністю переповниться (особливо якщо всередині вона частково заповнена жировими відкладеннями), і стоки підуть через решітку в прилад з більш низьким випуском.

• 90 - типове перетин для підключення навісних унітазів.
• 110 - найбільш універсальний розмір, що застосовується для підключення унітазів на підлозі, споруди каналізаційних стояків і лежневок (горизонтальних гілок, які об'єднують кілька стояків).

ГОСТ 18599-2001

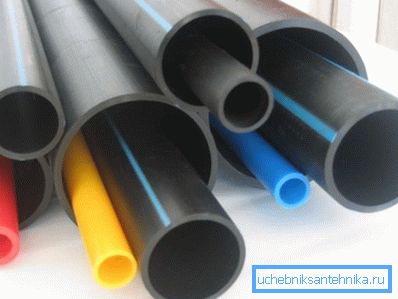

Повний перелік розмірів в рамках цього документа надто великий для невеликої статті, тому позначимо лише граничні значення.

1. ПЕ 32 (або, як її іноді неправильно називають, труба ПНД 32) може мати діаметр 10 - 160 мм при товщині стінки 2,0 - 20,8.

1. Характеристики труби ПНД 63 (ПЕ 63) можуть включати товщину стінки 2,0 - 57,2 мм при діаметрі 16 - 1200.
2. ПЕ 80: діаметр 16 - 1200, стінки 2,0 - 59,3.
3. ПЕ 100: діаметр 32 - 1000, товщина стінок 3,0 - 59,3.

Де саме доречно використовувати той чи інший розмір в домашніх умовах?

• Труба ПНД 20 мм забезпечить водопостачанням квартиру або невеликий будинок з одним санвузлом.
• Якщо передбачається подача води не тільки для господарських потреб, а й для поливу, використовується труба ПНД 25 мм. Інші, крім діаметра, характеристики труби ПНД 25 мм визначаються виключно робочим тиском водопроводу; для централізованих систем водопостачання краще використовувати ПЕ 80 SDR 9.

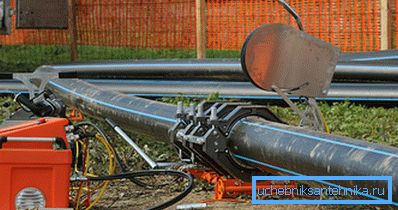

Уведення великих, ніж згадані, розмірів зазвичай використовуються для водопостачання груп котеджів, а при діаметрі понад 100 мм - котеджних селищ і багатоквартирних будинків.

висновок

Сподіваємося, що нам вдалося задовольнити цікавість читача в області знайомства з одним з найпопулярніших сучасних матеріалів. Як завжди, відео в цій статті запропонує його увазі додаткову інформацію. Успіхів!
