Розподільчий колектор для опалення будинку

Автономне незалежне опалення приватного будинку річ корисна, але тільки в тому випадку, коли воно добре відрегульовано. Іноді трапляється, що і котел взяли якісний, і розводку спаяли правильно, а тепла в будинку не вистачає.

Найчастіше причиною цього прикрого непорозуміння буває відсутність розподільного колектора, який можна купити або зробити своїми руками, але в середніх і великих котеджах без нього раціонально розподілити обігрів неможливо.

Навіщо встановлювати колектор

Володіючи елементарним технічною освітою, нескладно зіставити прості речі. Діаметр патрубка виходить з котла часто набагато менше суми діаметрів труб йдуть на кожну точку. Деякі намагаються компенсувати це за допомогою установки потужного циркуляційного насоса, але у будь-якої системи є свій максимум і якщо його ігнорувати, система вийде з ладу або витрата палива сильно збільшиться.

Щоб стало зрозуміліше, давайте розглянемо на прикладі. Патрубок виходу більшості настінних побутових газових котлів опалення становить?.

Припустимо, що він живить 3 точки:

1. систему настінних радіаторів;
2. бойлер непрямого нагріву;
3. контур теплої підлоги.

Подає труба на кожну точку має перетин 1 дюйм. Очевидно, що труба в? не зможе в повній мірі забезпечити 3 дюймові труби, просто не вистачить теплоносія.

Бувають випадки коли радіаторна розводка працює нормально, але тільки до того моменту коли включають тепла підлога. Після чого і радіатори трохи теплі і стать не гріє. Більш потужний котел це не вихід, в переважній більшості випадків досить встановити розподільний колектор системи опалення.

Пристрій і принцип роботи

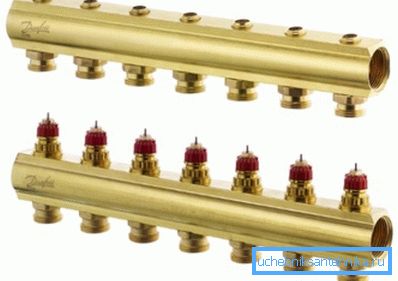

Можливо, ви вже встигли помітити, що ціна на розподільники може коливатися і досить сильно. Залежить це від багатьох факторів, але сам принцип роботи і загальна будова агрегату в усіх моделях однаково.

Як влаштований колектор опалення

По суті, розподільник це проміжна ємність в якій збирається теплоносій перед викидом в систему. Якщо пояснювати на пальцях, то уявіть собі бочку, в якій зроблено кілька отворів, і на кожному отворі встановлений кран. Тепер ви за своїм бажанням можете регулювати надходження рідини з кранів.

Звичайно, ми розповіли перебільшено, в реальності розподільна гребінка агрегат набагато складніший. Щоб система працювала чітко однієї материнської ємності з врізаними патрубками мало.

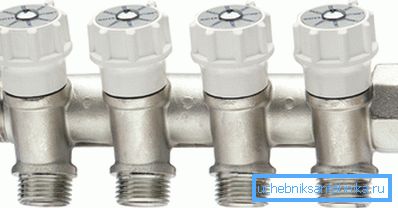

Сюди ж монтуються регулювальні крани, запірна арматура для стравлювання повітря, термометри контролю теплоносія, манометри для контролю тиску. У серйозних системах, крім загального циркуляційного насоса, на кожну гілку може встановлюватися свій насос.

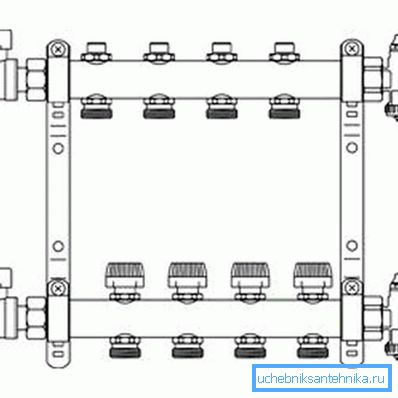

Крім того повноцінний колектор складається як мінімум з 2 ємностей. Одна гребінка відповідає за подачу теплоносія, інша виконує функцію контролю обратки. В результаті з'являється можливість регулювати інтенсивність подачі теплоносія по кожній гілці, плюс в разі потреби гілку можна взагалі відключити.

Два види розподільників

Сучасні розподільники умовно поділяють на 2 основні види, відрізняються вони, перш за все за призначенням і також за своїми габаритами.

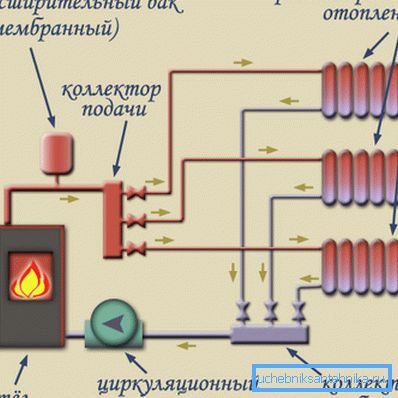

Перша категорія агрегатів розрахована на монтаж потужних опалювальних систем в досить великих будівлях. Встановлюється такий розподільний колектор системи опалення в котельні і має 2 об'ємні гребінки, перетин яких може стартувати від 100 мм і більше.

На кожному патрубку подає гребінки, крім замикаючої крана встановлюється додатково циркуляційний насос для системи опалення. Обратка, як правило, комплектується тільки запірною арматурою. Відмінною особливістю таких систем є наявність так званої Гідрострелка.

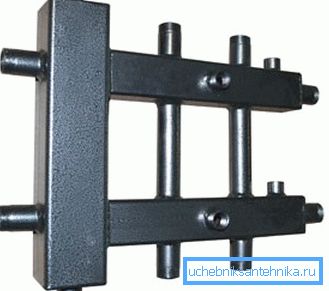

Гідрострелка дозволяє більш плавно, без різких перепадів, розподіляти теплоносій між різними контурами опалення. Влаштована вона просто, це труба великого діаметру з кількома висновками. Інструкція по установці також не викликає ускладнень, по суті влаштовується коротке замикання між гребінками подачі і обратки.

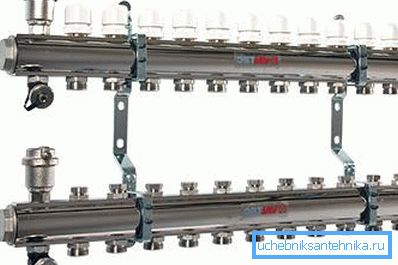

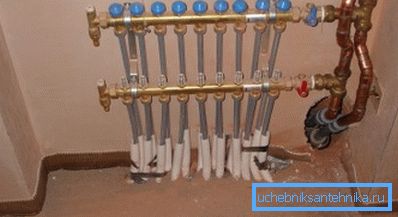

Другий вид являє собою локальну систему, розраховану на обігрів невеликого простору, одного приміщення або блоку. Принципово схема апаратури не відрізняється. Також як і в першому випадку встановлюються 2 гребінки, що подає і зворотна.

Але якщо розподільники для котельні призначені для повної заміни холодної рідини на гарячу, то локальні прилади тільки змішують теплу і прохолодну воду і запускають її в систему.

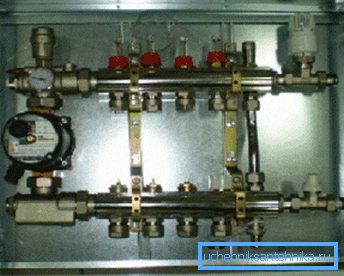

Функцію Гідрострелка тут часто виконує додатковий циркуляційний насос. Який за рахунок різниці в температурах, при роботі захоплює теплу воду і, змішуючи її з прохолодною, запускає в систему. На перший погляд вся структура може видатися надто складною, але саме така конструкція дозволяє оптимально розподіляти тепло в будинку.

Важливо: наведена вище конструкція розрахована на великі системи. Для невеликого котеджу ці складності зайві, там досить однієї локальної системи на 3 - 5 гілок.

Поради по самостійній збірці

Розподільчий колектор опалення своїми руками зібрати нескладно. Як ви вже зрозуміли, сама конструкція досить проста і зрозуміла.

Все питання в тому, скільки додаткових функцій ви бажаєте вбудувати в свою систему.

• Якщо говорити про розподільнику, призначеному для монтажу в котельню, то ці конструкції повинні бути розраховані на постійну, досить високу температуру і тиск. Витримати такі випробування може тільки метал. Тому для конструювання таких систем знадобиться електрозварювання і природно вміння варити.

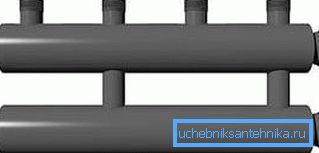

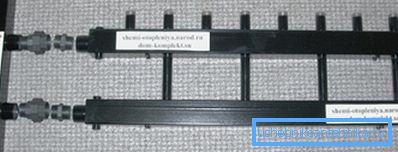

• Конфігурація самої материнської труби, на якій будуть базуватися висновки в систему, великого значення не має. Але з досвіду можемо порекомендувати використання труб квадратного або прямокутного перерізу. Круглі також можна використовувати, але їх складніше розмічати і варити.
• До локальної системі не пред'являється таких жорстких вимог, тому її можна зібрати з більш доступних матеріалів. На даний момент, для самостійної збірки в кустарних умовах найкраще підходять поліпропіленові труби і фурнітура до них. Паяльник можна взяти в оренду, ножиці купити, а сама інструкція по монтажу доступна кожному.

• Починати слід з виготовлення Гідрострелка. Як згадувалося раніше, для цього підійде звичайна труба, діаметр якої перевищує 3 діаметра робочої труби, заглушена з обох сторін. У Гідрострелка робиться 5 висновків, перший зверху для стравлювання повітря, наступні два призначені для підключення котла. Частина, що залишилася пара служить для під'єднання гребінок.
• Розподільні гребінки виведення і обратки робляться абсолютно однаковими. Єдина відмінність може полягати в розташуванні патрубків. Якщо в обох гребінках патрубки виходять вгору, або вниз, то розташовувати з краще в шаховому порядку. Простіше кажучи, висновки верхньої гребінки повинні зміщуватися на половину прольоту щодо нижньої конструкції. Так буде зручніше підключати труби.

Порада: якщо у вас є хороший набір інструменту, велике бажання і золоті руки, то спаяти розподільний колектор опалення своїми руками не складе труднощів. Але часто набагато вигідніше і швидше купити всі деталі конструкції окремо і зібрати їх на місці, це буде значно дешевше, ніж брати конструкцію в зборі.

На відео можна знайти більш повну інформацію по темі опалювальних колекторів.

висновок

Перш ніж купувати або конструювати агрегат своїми руками, слід розрахувати характеристики системи під ваше конкретне приміщення. Колектор, зроблений з запасом, шкоди не завдасть, але якщо помилитися в меншу сторону, то вся робота буде виконана даремно. Тому якщо ви самі далекі від теплотехніки, краще замовте розрахунок професіоналу, ціна таких послуг не велика, але помилка може коштувати дорожче.
