Розвальцьовування труб з міді: розглядаємо доступні

Розвальцьовування труб або вальцевание - це деформація матеріалу, з якого вони зроблені в певному напрямку. Каток доцільно в тому випадку, коли готове лите або штамповані виріб не може бути придбане або виготовлене потрібного розміру і форми.

Ще однією причиною застосування даного методу може стати необхідність підігнати внутрішній діаметр труби під потрібний розмір.

Основні поняття

Каток часто застосовується в системах, в яких елементи з'єднуються за допомогою каналізаційних муфт або методом пайки. Це такі системи, як водопостачання, опалення, газопостачання, охолодження, кондиціонування або машинобудування. Якщо мова йде про такий процес, як розвальцьовування сталевих труб або мідних в промислових масштабах, то для даного процесу використовують спеціалізовані вали, що прокочуються по поверхні кілька разів для створення потрібного діаметру.

Окремим випадком вальцювання може бути робота верстата-трубогиба, з яким напевно доводилося стикатися монтажникам сантехнічного або газового обладнання. В даному інструменті валик обкатує трубу навколо форми заданого радіуса, створюючи вигин необхідних параметрів.

Навіщо потрібна вальцовка

Розвальцьовування трубок своїми руками - це процедура, необхідна в наступних випадках:

• Купити трубку необхідного розміру немає можливості з огляду на те що вироби із заданими параметрами не проводиться методами лиття та штампування;
• Для збору системи необхідна точна підгонка елементів за розміром, відповідно до визначених параметрами кута вигину або внутрішнього діаметра.

До останнього нагоди відноситься вальцовка мідних труб, які беруть участь у створенні водопровідної системи.

Реалізація методу вальцювання

Розвальцьовування мідних трубок своїми руками - це процедура, безумовно, вимагає застосування спеціалізованого інструменту.

Пластичність такого матеріалу, як мідь дозволяє людині, досить фізично розвиненого і спритному спробувати просто натягнути своїми руками таку трубку на болванку конічної форми, але цього загрожує наступними наслідками:

• Тонку трубку при реалізації даного методу легко зам'яти;
• У місці, куди доводиться максимальне зусилля, трубка може просто порватися.

Порада. Такий метод натягування вважається досить грубим і застосовується тільки в крайніх випадках.

Між таким варварським методом розтягування і добротної гнуття, яку використовує розвальцювальник для мідних труб, існує проміжний варіант - пристрій зі змінними насадками або експандер. Цей пристрій дозволяє розтягнути м'який мідний матеріал за допомогою важеля всього за одне нескладне дію.

Зверніть увагу! Розвальцювальні експандер - зручний пристрій, швидкість його роботи гідна, але якість результату залишає бажати кращого.

Найбільш правильний інструмент для розвальцьовування - це валик з твердосплавного матеріалу, який багаторазово прокочується по внутрішньому діаметру прокладається трубки. З кожним прокатом даного валика деформація трубки буде все сильніше в заданому напрямку.

Переваги використання валика

Розвальцьовування мідної трубки своїми руками за допомогою валика - це процес, який відрізняється наступними характеристиками:

1. Розриви оброблюваної труби виключені. Кожен прокат валика супроводжується незначною деформацією вироби, а поступова деформація переноситься металом легко, що виключає розриви;
2. Товщина стінок трубки після розвальцьовування залишається рівномірної. Потовщення в стінках труби, в разі якщо вона спочатку була неоднорідною за складом, буде за допомогою валків розкачати до єдиної товщини;
3. Після розвальцьовування поверхню буде ідеально рівною і гладкою. Подібна гладкість прямо залежить від якості використовуваного інструменту.

Зверніть увагу! Неодмінно у вас є можливість придбати менш якісний інструмент, ціна якого буде нижчою. Такий виріб має контуром, який просто вдавлюється в трубу, що знаходиться в зафіксованому положенні. Результат після роботи такий розвальцюванням буде дещо гірше, але цілком прийнятним.

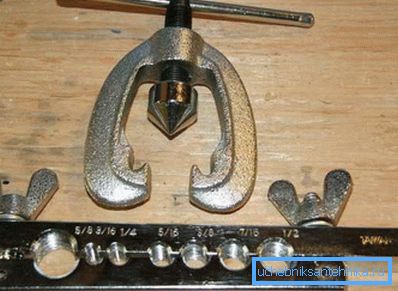

застосування Розвальцювальник

Розвальцьовування мідної трубки своїми руками за допомогою Розвальцювальник проводиться в тому випадку, якщо з'єднання ведеться за допомогою муфт або методом пайки. При пайку необхідно розширити один кінець, в який вставляється інша трубка.

Таким чином, з'являється невеликий зазор, який необхідно заповнити припоєм. Такого типу з'єднання вважається найбільш надійним для монтажу спліт-системи і холодильних установок.

Муфтове з'єднання також є досить популярним завдяки тому, що проводити збірку і демонтаж такої системи досить легко. Перед тим як братися за розвальцювання трубки для монтажу за допомогою муфт необхідно спочатку її підготувати, і тільки потім починати деформацію.

Порядок робіт наступний:

• Зачищається кінець труби:
• На трубу надівається муфта;

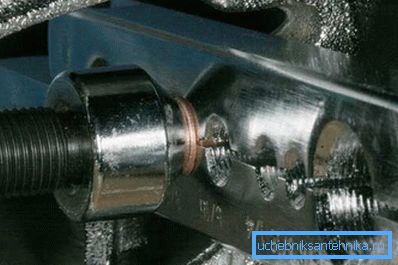

• Трубка вставляється в інструмент. Гвинт розвальцьовування обертається до того моменту, поки кромка не утворює кут в 45⁰;
• Виріб виймається з інструменту;
• Муфта підводиться до крайки і гайка на ній закручується.

Порада. Багато майстрів радять при монтажі мідного трубопроводу нарізати труби з запасом в 2-2,5 см для того, щоб в разі невдалої розвальцьовування кінець труби можна було відрізати і продублювати процес вальцювання.

Якщо монтаж трубопроводу буде проводитися методом пайки, тоді процес вальцювання повинен складатися з наступних етапів:

1. Поверхню за допомогою спеціальної щітки зачищається;
2. За допомогою вальцювання, труба розширюється таким чином, щоб в неї можна було вставити наступний елемент системи з зазором 0,1 мм;
3. На внутрішню поверхню рівномірним шаром необхідно нанести флюс і з'єднати з наступним елементом мережі;
4. Місце з'єднання прогрівається за допомогою пальника, до нього ж підноситься припій. Прогрівання триває поки припій не розплавиться;
5. Нагрівання триває поки розплавленийприпой не розподілені рівномірно по з'єднанню.

На закінчення

З точки зору сучасності, мідний трубопровід зважаючи на складнощі його монтажу та існуючих на сучасному ринку альтернативи, це досить дивний вибір. Однак, якщо ви все ж вирішили створювати трубопровід з даного м'якого матеріалу своїми руками, тоді впоратися з монтажем такої системи за допомогою розвальцьовування ви зможете без праці (див.також статтю Труби ВЧШГ - особливості та застосування).

А відео в цій статті дозволить вам ознайомитися з інструкцією такого роду монтажу.
