Розводка каналізаційних труб в приватному будинку

Кожен сучасний будинок в обов'язковому порядку обладнується всіма необхідними інженерними мережами. Вони значно спрощують життя і роблять її комфортною. Так, наприклад, наявність в приватному будинку каналізації дозволяє зберігати в будинку чистоту і запобігати появі неприємного запаху. Якщо раніше для таких систем використовувалися чавунні труби, то тепер все значно змінилося. Пластикові каналізаційні труби в кілька разів спростили процес розводки каналізації. У цій статті ми розглянемо основні поради та рекомендації щодо того, як повинна здійснювати розводка каналізаційних труб в приватному будинку.

Вибір труб і складових елементів

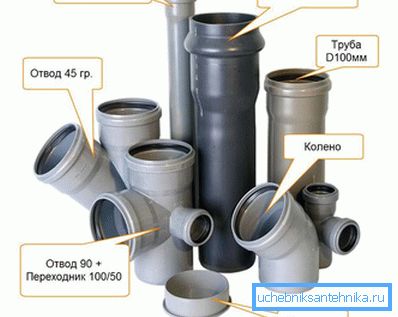

Для проведення каналізації всередині будинку необхідно придбати труби з розтрубами. Це дозволить зібрати всю систему дуже швидко і якісно. Кожен розтруб обладнується ущільнювальної гумкою, роблячи стикування труб герметичною. Для розведення каналізації в приватному будинку будуть потрібні труби різного діаметру, наприклад, 110, 50 і 32 мм і різні фітинги: відводи, трійники, коліна тощо.

Так, для стояка необхідна буде труба O110 мм. Для основної розводки по поверху - O50 мм.

Порада! При розведенні важливо подбати про наявність гідрозатвори, який є в звичайних сифонах. Кожен встановлений предмет - пральна машинка, умивальник, душова кабінка тощо - повинен бути обладнані сифоном. Єдиним винятком є ​​унітаз, так як в ньому є вбудований гідрозатвор.

Отже, для облаштування внутрішньої каналізаційної системи вам будуть потрібні:

• Труби різних діаметрів.
• Ревізійні люки.
• Відводи з приєднувальними патрубками на кожному поверсі.
• Заглушки.
• Компенсатори.
• Муфти.
• Коліна.
• Трійники.
• Хрестовини.
• Спеціальне кріплення.

послідовність розводки

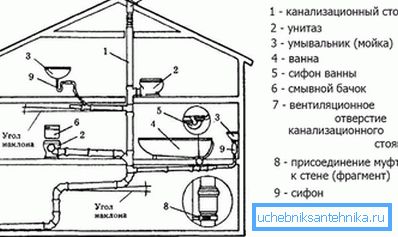

Для успішної роботи в першу чергу рекомендується намалювати проект або схему прокладки труб. Якщо у вас кілька поверхів, то все горизонтальні лінії необхідно направити до одного стояка. Це дозволить зробити всього один каналізаційний стояк. Завдяки близькому розташуванню до стояка ванної та туалету легко організувати достатній ухил трубопроводу.

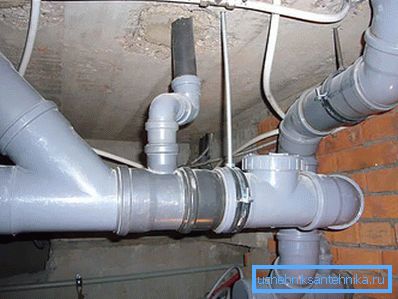

Там, де буде відбуватися з'єднання вертикальної і горизонтальної лінії встановлюється трійник або хрестовина, в залежності від планування. У цокольному приміщенні слід врахувати нахил лінії виходу труби на вулицю. Адже зовнішня каналізація також повинна мати достатній ухил. Щоб створити додатковий напір в систему можна запровадити подрібнювач або насос. На кожен трійник в обов'язковому порядку встановлюються вертикальні відрізки труб. Висота регулюється в залежності від використовуваного сантехнічного приладу.

Тонкощі збірки каналізації

Якщо в схемі присутні криволінійні ділянки труб, то можуть використовуватися звичайні фітинги без різьблення. Прокладаючи труби в кухні, ухил рекомендується виконати трохи більше. Це пояснюється тим, що в цьому місці зазвичай зливається мильна і жирна вода. Щоб запобігти засмічення, ухил труб робиться більше звичайного.

Що стосується ванної кімнати, то в цьому приміщенні в обов'язковому порядку монтується фанова труба. Вона буде виконувати роль внутрішньої вентиляції. Якщо у вас немає можливості прокласти її, можна придбати повітряний клапан.

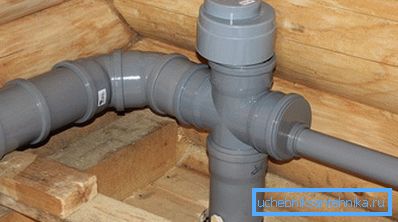

Вентиляційний клапан працює по дуже простим принципом. При нормальному тиску в системі клапан залишається закритим. У момент зниження тиску клапан автоматично починає підсмоктується повітря з зовнішнього середовища, таким чином він відкривається. Це необхідно з тієї причини, що слив стоків в системі створює розрядження. Воно може спровокувати відхід рідини з гідрозатвори. Як наслідок, всі неприємні запахи почнуть проникати всередину будинку.

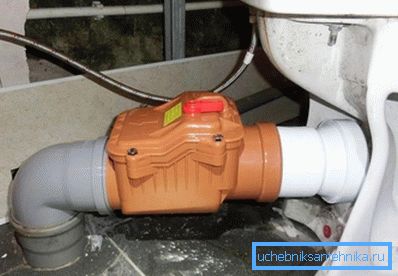

Порада! Купуючи повітряний клапан, важливо не переплутати його з зворотним клапаном, так як цей елемент застосовується для запобігання переливу в момент засмічення стояка в багатоквартирному будинку.

На процес розводки каналізації в будинку може впливати кілька чинників, наприклад:

• Рівень заглиблення септика.
• Чи є підвал, якщо є, яка його глибина.
• Планування.
• Скільки людей будуть проживати в будинку.
• Кількість поверхів.

Якщо на шляху відсутні складні рельєфні бар'єри, то дуже легко буде організувати самопливних систему. З іншого боку, якщо природний ухил організувати не виходить, то додатково слід встановити фекальний насос.

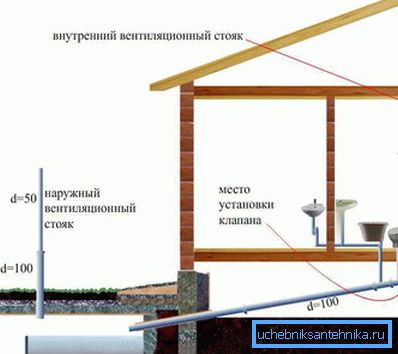

Розведення в одноповерховому будинку

Якщо ваш будинок має один поверх без підвалу і мансарди, то схема всієї системи буде дуже простий. Загальна схема може виглядати наступним чином:

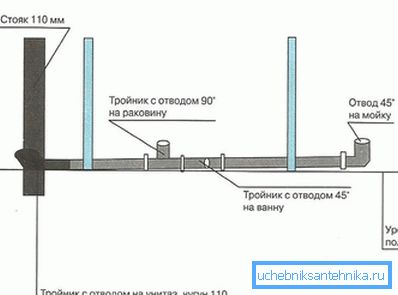

• Якщо кухня і санвузол / ванна мають загальну стіну, то тягнеться одна горизонтальна лінія трубопроводу.
• Від найдальшої точки до основного стояка ухил повинен становити 2 °.
• Поступово в горизонтальну магістраль підключаються сантехнічні прилади. Підключення здійснюється через трійник.
• Унітаз підключається до стояка через хрестовину.

В даному випадку буде легко організувати самопливних систему, яка прослужить довгі роки. Найголовніше, витримати кут ухилу. Якщо ви на одному поверсі хочете додати ванну і санвузол, то магістраль може відчувати навантаження. З цієї причини потрібно спорудити додатковий стояк.

Порада! У відповідних місцях не забудьте в магістраль вмонтувати ревізію. Вона буде необхідна на випадок засмічення.

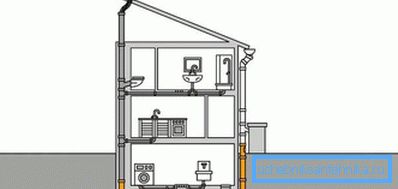

Розведення в багатоповерховому будинку

Якщо приватний будинок має кілька поверхів, то, відповідно, збільшується кількість ванних кімнат та санвузлів. Як наслідок навантаження на магістраль буде збільшена. Процес монтажу буде трохи ускладнений. Щоб виконати роботу правильно, необхідно слідувати правилам. Наприклад, туалет на другому поверсі повинен розташовуватися строго над туалетом першого поверху. Також це стосується і фанової труби, яка буде продовженням основного стояка. Ця труба повинна підніматися над дахом на 1,5 метра.

Що стосується горизонтальної розводки труб по поверхах, технологія особливо нічим не відрізняється. По суті, схема прокладки трубопроводу буде ідентична на кожному поверсі.

Порада! У місцях, де стояк проходить через плиту перекриття, необхідно встановлювати компенсатори. Вони потрібні для лінійного збільшення або зменшення довжини труб.

На окрему увагу заслуговує і кріплення каналізаційних труб. Труба повинна бути надійно зафіксована. Для цього рекомендується використовувати металеві хомути. Нижня точка стояка повинна мати відведення для виведення стоків в зовнішню каналізацію.

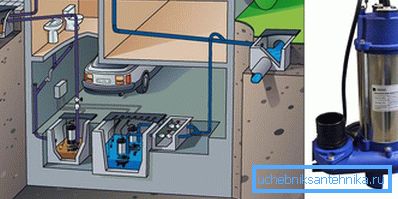

Якщо одне з приміщень знаходиться нижче септика і в ньому є сантехнічні прилади, то необхідний буде фекальний насос, так як самопливу тут явно не буде. Фекальний насос встановлюється відразу після споживачів. Також існує варіант з виготовленням колектора, який буде збирати всі стоки цього приміщення. Після, з нього насоси будуть перекачувати всі нечистоти в очисну споруду.

Порада! Система каналізації з використанням фекального насоса енергозалежна. Це досить дорога установка, яка може зламатися в самий невідповідний момент. Тому продумайте систему таким чином, щоб обійтися без використання фекального насоса.

Отже, ми розглянули з вами основні особливості і нюанси розводки каналізаційної системи в приватному будинку. Слід зауважити, що цю роботу цілком реально виконати самостійно без залучення фахівців.
