Розводка каналізації в приватному будинку самому

Нормальне функціонування приватного будинку неможливо в наші дні без розгалуженої системи каналізації, що забезпечує стік відпрацьованих продуктів життєдіяльності і повністю задовольняє всім вимогам будівельних стандартів. Ось чому про розводці каналізації в будинку слід потурбуватися ще на стадії розробки технічного проекту майбутньої будови.

Крім цього в процесі підготовки проекту складається докладна схема розводки трубопроводу з обов'язковим зазначенням на ній місць установки окремих одиниць сантехнічного обладнання. Перед тим як зробити розводку каналізації в приватному будинку своїми руками, рекомендуємо прочитати цей матеріал.

Технічні вимоги

Відповідно до типового проекту при проведенні монтажних робіт повинні дотримуватися такі технічні умови:

1. Труби необхідно укладати з невеликим ухилом у бік зливу.
2. Їх діаметр повинен відповідати пропускної здатності всієї системи в цілому.
3. Щоб уникнути утворення засмічень схема підключення сантехнічних приладів не повинна містити різких перегинів.
4. В системі обов'язкова наявність елементів, які забезпечують можливість її періодичної ревізії.
5. Крім цього, в ній повинні бути передбачені вентиляційні вузли, які використовуються для відведення шкідливих газів.

Порада! Схема розведення каналізації в заміському будинку може бути як самопливної, так і примусової, що включає до свого складу спеціальне насосне обладнання.

У статті буде розглянуто варіант самопливної системи, що використовується в ситуаціях, коли каналізаційні випуски розташовані на незначній відстані від будинку.

склад системи

В основному до складу каналізаційної системи самопливного типу повинні входити такі елементи:

• центральний трубний стояк;
• вентиляційний клапан;
• комплект сантехнічного обладнання;
• труби розводки і елементи ревізії.

Центральний стояк монтується, як правило, в однині, проте, в сильно розгалуженій системі їх може бути і більше.

Порада! Незалежно від кількості стояків висновок стічних відходів повинен проводитися через нижчу точку системи.

У зв'язку з цим слід нагадати про те, що для нормального функціонування кожен стояк повинен мати у своєму розпорядженні двома точками підключення. В одній з них (верхній) монтується вузол випуску шкідливих для здоров'я газів, а через іншу (нижчу) здійснюється висновок стоків в загальну каналізацію.

Верхній вузол (його називають найфановішим) необхідний для видалення неприємних запахів, які накопичуються в системі трубопроводів, другий же використовується за своїм прямим призначенням.

У нормальному режимі роботи системи клапан, як правило, знаходиться в закритому стані. Але як тільки тиск в ній знижується - він відразу ж відкривається і починає «підсмоктується» повітря з приміщення.

Порада! При розрахунку необхідної кількості вентиляційних вузлів слід виходити з того, що на одному поверсі повинен бути хоча б один клапан.

самостійний монтаж

Перед тим як розвести каналізацію в будинку, радимо вам більш детально ознайомитися зі складом найпростішої стічної системи, що включає в себе наступні елементи:

• стояк каналізаційний;
• вентиляційний клапан;
• відвідні лінії;

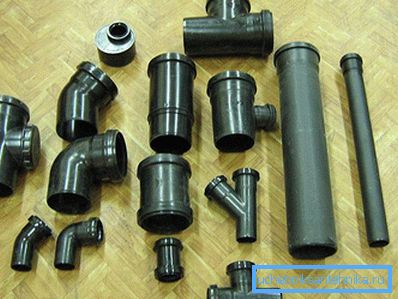

• фітингові з'єднувачі та перехідники.

При виборі розміру використовуваних при монтажі труб виходять, як правило, з наступних рекомендацій:

• для унітазів і біде бажано застосовувати труби O 110 мм;
• для підключення ванн, раковин і душових кабінок підійдуть заготовки O 50 мм;
• для облаштування каналізаційних випусків вам будуть потрібні трубні заготовки O 110 мм.

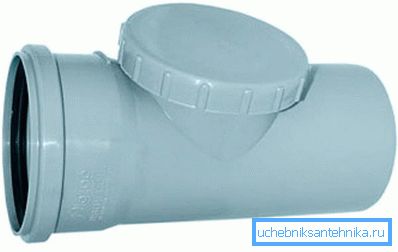

Роботи з облаштування побутової каналізації починаються з установки центрального стояка, який монтується у відповідності з підготовленою раніше схемою розводки. Вхідні в його склад труби укладаються розтрубом вгору; причому їх монтаж повинен вестися в напрямку від найнижчої точки магістралі в бік фанів виходу. По ходу монтажу в стояк вбудовуються спеціальні фітингові трійники, використовувані в якості ревізій, які забезпечують доступ до ділянок з підвищеним ризиком утворення засмічень.

Порада! Відповідно до вимог СНиП ревізії повинні встановлюватися на початку стояка, в області так званих колін, а також в кінці розводки. У тому випадку якщо каналізація має довгі прямі ділянки - ревізії встановлюються з кроком близько 10 м.

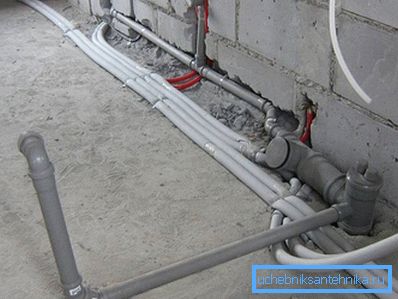

Одночасно монтуються і відвідні лінії, прокладка яких проводиться по горизонталі.

Монтаж відвідних ліній

Система відвідних труб використовується для підключення до центрального стояка таких сантехнічних приладів, як унітаз, ванна, раковина або душова кабінка. Зрозуміло, що діаметри випускних отворів сантехнічних приладів і точок підключення до трубопроводу повинні збігатися.

Порада! Для з'єднання труб різного діаметру потрібно заздалегідь придбати спеціальні фітинги.

Крім цього розводка труб повинна виконуватися з урахуванням наступних умов:

1. Згідно з вимогами стандартів максимальна довжина відвідних ліній не може бути більше 10 м.

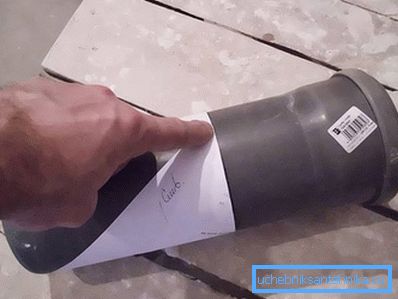

2. Для підгонки труб по довжині рекомендується використовувати ножівку по металу, в процесі роботи з якої рез робиться строго перпендикулярно поздовжньої осі заготовки.
3. Відзначимо також, що трубні відводи прокладаються з невеликим ухилом в бік стоку. Для труб діаметром 50 мм мінімальний ухил повинен становити 3 см на 1 м, в той час як для труб більшого діаметра ця величина дорівнює 2 см на 1 м.

Правила укладання

1. Чим більше розмір отвору монтируемого сантехнічного приладу, тим ближче до стояка він повинен розташовуватися. Найбільшим по діаметру є, як відомо, випуск унітазу, що під'єднується в крайній нижній точці водовідвідного каналу.
2. Центральний стояк не повинен мати «колін» на ділянках, розташованих безпосередньо над точками врізання відвідних ліній.
3. Мінімальний ухил труб повинен складати величину, відповідну різниці по висоті в 3 см на 1 погонний метр; при цьому зміна ухилу в межах відводу не допускається.
4. Каналізаційні труби повинні прокладатися з урахуванням послідовного збільшення їх діаметра у напрямку від самого далекого сантехнічного приладу до стояка.
5. Використовувані в каналізаційній системі розтруби не допускається розміщувати в місцях проходу труб через стіни та перекриття.

У декоративних коробах, використовуваних для закриття трубопроводу, слід передбачити спеціальні люки, наявні прямо навпроти ревізій. Подібне розташування дозволить вам мати вільний доступ до ревізій при необхідності ремонту системи.

Порада! Всі стояки повинні бути обладнані вентиляційними вузлами, що мають безпосередній вихід на яке добре провітрюється горищне приміщення, або на покрівлю.

І на закінчення відзначимо, що грамотно спроектована і вміло змонтована каналізація позбавить власника приватного заміського будинку від зайвих клопотів, пов'язаних з необхідністю її періодичного обслуговування і ремонту.
