Розводка водопроводу: монтажні роботи

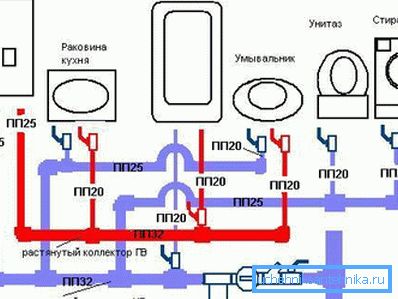

За великим рахунком принципова схема розводки водопроводу на дачі, в заміському будинку або в квартирі абсолютно нічим не відрізняється, так як в будь-якому випадку там є джерело гарячої та холодної води, а також санвузли, куди підводяться труби. В даний час такі розводки в більшості випадків робляться поліпропіленом.
Це дуже надійний матеріал, який витримує високі температури (до 110? C), а також легко і швидко зварюється спеціальним паяльником. Ви дізнаєтеся, як це робиться на практиці, які для цього потрібні труби, а на додаток вам буде представлена тематична демонстрація відео в цій статті.
монтажні роботи
матеріали

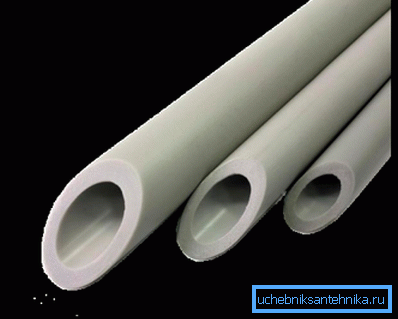

- PN-10. Найдешевша внутрішньоквартирна поліпропіленова (ППР або PPR) труба, це PN-10 - інструкція дозволяє її використання виключно для холодної води з температурою, що не перевищує 20? C і як крайній варіант - до 45? C, якщо робочий тиск не перевищує 1 МПа. Як правило. Сантехніки не дарують такі трубу, віддаючи перевагу над ними більш товстостінний матеріал.
- PN-16. Така труба використовується набагато частіше, хоча і не має армування, так як допустима робоча температура води може становити 60? C при номінальному тиску 1,6 МПа. Такий матеріал в деяких випадках навіть може бути використаний для підводки гарячої води, але за умови, що розводки будуть перебувати під штукатуркою, що не дозволить їм деформуватися.

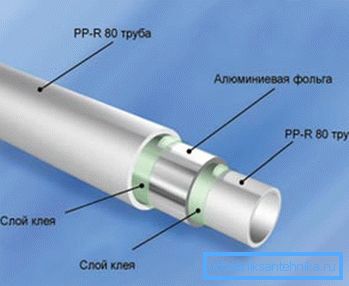

- PN-20. Таку трубу сантехніки часто називають універсальною, так як її можна використовувати, як для гарячого і холодного водопроводу, так і для опалення - її робоча температура становить 95? C при постійному тиску до 2 МПа. Таке можливо, завдяки армуючому шару, який може бути зі скловолокна, але частіше за все, це алюмінієва фольга.
- PN-25. А ось, труба з таким маркуванням може бути використана для монтажу опалення в приватному будинку або на дачі своїми руками, де температура води має робочу температуру 95? C і можливі кидки до 110? C при постійному тиску до 2,5 МПа. Це можливо, завдяки потовщення стін і більш близькому розташуванню армуючого шару до поверхні, хоча при монтажі це створює певні незручності (зачистка фольги шейвера).
| Артикул | Стінка в мм | Діаметр (Ду) в мм | Довжина в м |
| PN-10 для холодної води | |||
| PPBB20 PN-10 | 1,9 | 20 | 4/100 |
| PPBB25 PN-10 | 2,3 | 25 | 4/80 |
| PPBB32 PN-10 | 3,0 | 32 | 4/40 |
| PPBB40 PN-10 | 3,7 | 40 | 4/20 |
| PPBB50 PN-10 | 4,6 | 50 | 4/20 |
| PPBB63 PN-10 | 5,8 | 63 | 4/12 |
| PN-20 для холодної і гарячої води | |||
| PPBB20 PN-20 | 3,4 | 20 | 4/100 |
| PPBB25 PN-20 | 4,2 | 25 | 4/80 |
| PPBB32 PN-20 | 5,4 | 32 | 4/40 |
| PPBB40 PN-20 | 6,7 | 40 | 4/20 |
| PPBB50 PN-20 | 8,4 | 50 | 4/20 |
| PPBB63 PN-20 | 10,5 | 63 | 4/12 |
| PN-20 для опалення | |||
| Al-PP320 | 3,4 | 20 | 4/100 |
| Al-PP325 | 4,2 | 25 | 4/80 |
| Al-PP332 | 5,4 | 32 | 4/40 |
| Al-PP340 | 6,7 | 40 | 4/20 |
Таблиця технічних параметрів PN-10 і PN-20
Для стикування, повороту або переходу в іншу площину поліпропіленової труби при її монтажі в будинку, на дачі або в квартирі своїми руками, використовуються спеціальні PPR різьбові, паєчний і комбіновані фітинги. Ці пристосування також дозволяє робити розв'язку з трубами різного діаметру, наприклад, при переході з більш товстого стояка на горизонтальну розводку.
Примітка. Для зварювання поліпропіленових труб використовуються електричні паяльники трьох типів - мечовидні, дискові і трубні. У технічному відношенні при монтажі водопроводу своїми руками між ними немає різниці, але в перших двох типах використовуються парні насадки, а для останнього - непарні. Всі насадки робляться їх алюмінієвого сплаву, але якісніші з них мають тефлонове покриття, що захищає від налипання розплавленого поліпропілену.
Зварювальні роботи
Почнемо з того, що розводка водопровідних труб в квартирі, в лазні або на дачі починається з розмітки, тобто, вам потрібно буде точно визначитися, в якому місці, і на якій висоті буде перебувати той чи інший санвузол і відзначити їх крейдою або технічним олівцем . Це дозволить точно обчислити необхідний метраж PPR, а також вид і приблизну кількість різьбових, паєчний і комбінованих (редукційних) фітингів, потрібних для стикування і відводів.
Ми говоримо, приблизну кількість, так як точно можна розрахувати тільки різьбові фітинги для виведення на різні сантехнічні вузли, а ось кількість з'єднувальних деталей (трійники, куточки, муфти, обводи і заглушки) завжди може коливатися. Тому, їх купують з невеликим запасом.
Залежно від того, яку лінію ви будете вести (гарячу або холодну), може змінюватися і маркування поліпропіленової труби. Наприклад, ви можете прокладати подачу гарячої води від електричного бойлера або газової колонки трубою PN-25, але в такому випадку перед зварювальними роботами її кінець потрібно обробити шейвера.

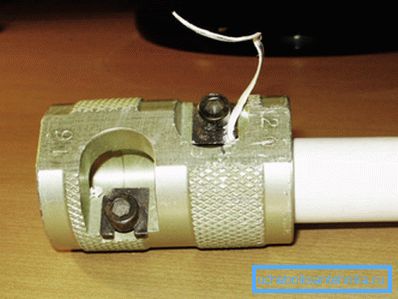

Це пристосування чимось нагадує шкільну точилку для олівців, тільки в даному випадку ви знімаєте не є дерево, а шар ППР і алюмінієву фольгу, оголюючи для пайки внутрішній шар ППР.
Для зварювання поліпропілену в квартирі або в приватному будинку своїми руками при кімнатній температурі вам потрібно нагріти паяльник до 280-290? C, а якщо холодно, то встановлюйте терморегулятор на повну потужність - зазвичай, це 300? C.
На гарячу насадку з тонкої боку вставляється фітінг (надівається на неї), а в більш товсту частину вставляється труба - час утримання в 5-6 секунд, щоб ППР добре прогрілося і забезпечив достатню адгезію. Після цього одночасно потрібно зняти обидва елементи і з'єднати з таким же утриманням за часом.
| Діаметр в мм | Глибина пайки в мм | Час нагріву в сек. | Час охолодження в хв. |
| 20 | 14-17 | 6 | 2 |
| 25 | 15-19 | 7 | 2 |
| 32 | 16-22 | 8 | 4 |
| 40 | 18-24 | 12 | 4 |
| 50 | 20-27 | 18 | 4 |
| 63 | 24-30 | 24 | 6 |
| 75 | 26-32 | 30 | 6 |
| 90 | 29-35 | 40 | 8 |
Таблиця зварювальних параметрів ППР труб
Під час проведення зварювальних робіт дуже важливо дотримуватися глибини пайки - це відстань, на яке труба зайде в фітінг. Зверніть увагу на таблицю, яка розташована трохи вище і відповідно до діаметра застосованого можете поставити на кінці мітки олівцем або маркером - згодом мітки вам будуть не потрібні - досвід дозволяє дотримуватися потрібного відстані автоматично.

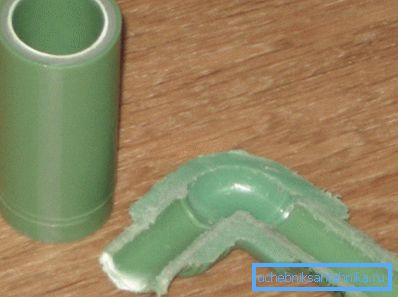

Справа в тому, що якщо труба проникне в фітінг глибше вказаної відстані, вона частково або навіть повністю перекриє прохід, а це означає, що цей вузол доведеться вирізати і на його місце за допомогою муфтових трубних з'єднань впаивать новий.
Ви можете зварювати в будинку або в квартирі поліпропіленом все вузли окремо, тобто, кожне з'єднання паяти безпосередньо на місці його експлуатації, але це дуже незручно, так як вам буде заважати сама стінка, а також різні повороти, виступи, неможливість вигину труби і так далі.
Тому найкраще зварювати вузли цілими блоками окремо, як це показано на верхній фотографії, а потім вже з'єднувати їх за місцем застосування (стать, стінка, стеля). Не забувайте про те, що кожен відрізок труби повинен бути ретельно вимірі, а кожен фітінг повинен приварюватися під тим кутом, під яким він буде експлуатуватися.
Примітка. Розведення поліпропілену може здійснюватися по верху стіни, щоб бути зафіксованою пластиковими або металевими кронштейнами. Але найкраще робити прихований монтаж, під штукатуркою або каркасної облицюванням, адже ППР не схильний до корозії і буде служити довгі роки.
висновок
Якщо у вас є необхідний інструмент - рулетка, ножиці і паяльник, то ви завжди зможете зробити розводку водопроводу або опалення у власному будинку або квартирі своїми руками. Але при цьому дуже бажано мати напарника, який в потрібний момент зможе притримати приварюють блок в потрібному положенні.
