Самостійний монтаж металопластикових труб - відмінний привід

Металеві водопроводи стають ознакою архаїчності. Сучасні технології представляють масу аналогів з більш дешевого, зручного і легкого матеріалу. Довговічність і екологічність металопластику в системах водопостачання і опалювання здобули йому заслужену популярність. Відповідально проведений монтаж металопластикових труб гарантує довговічність і бездоганну роботу трубопроводу.

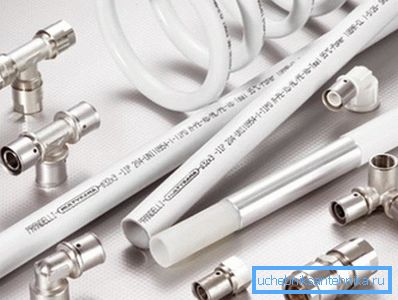

Труби з металопластику в будинку - хороша прикмета

Металопластикові труби мають складну будову: внутрішня поліетиленова поверхню, алюмінієве покриття і зовнішній пластик, склеєні між собою. Різноманітність використаних матеріалів надає трубах унікальні властивості - алюмінієвий шар робить їх пластичними, а полімери успішно протистоять корозії і біологічного обростання.

До видимих ​​переваг цих труб відноситься доступна вартість і нескладний монтаж. Вони витримують температуру води 95 ° C, тиск до 10 атм і тримають себе «у формі», що не провисаючи десятиліттями.

Фітинг фітинги ворожнечу

Технологія монтажу металопластикових труб передбачає використання фітингів для створення складної системи водоводу - поворотів, розгалужень, стикування різних діаметрів або сполук з металевою системою.

Компресійні (цангові) фітинги

З'єднання залучають низькою ціною, можливістю повторного використання і легкістю монтажу. Але їх не можна використовувати в системі теплих підлог і закривати в стінах. Періодичне підтягування передбачає вільний доступ до них (люки).

Цанговий фітінг повинен мати кільця ущільнювачів на хвостовику і діелектричні прокладки.

Процедура монтажу включає в себе кілька операцій.

1. На трубу накидається затяжна гайка.
2. Одягається обтискне кільце - цанга. Якщо воно конусовидное, труба вставляється в більш вузький отвір.
3. В саму трубу вводиться хвостовик з ущільнювачем (Краще використовувати льон з герметиком або клоччя).
4. Накидна гайка зсувається на корпус деталі.
5. Одним ключем фіксується фітінг, другим затягується гайка.
6. Випробування готової системи проводяться відповідно до норм СНиП 3.05.01.85 .

Зверніть увагу! Не варто старатися, краще недотянуть гайку, ніж перетягнути. Під час перевірки системи на текти, такий недолік легко виправити.

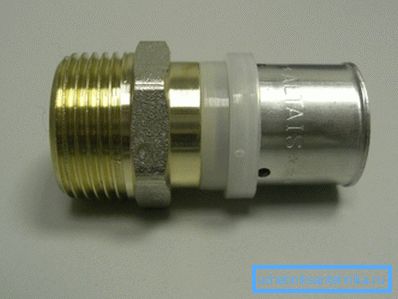

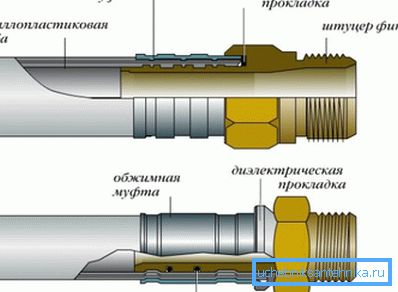

прес з'єднання

Відрізняється високою надійністю і можливістю використання в закритих системах. Установка займає небагато часу, але вимагає певних навичок. Такий монтаж металопластикових труб міцний і не вимагає профілактики.

Прес фітинги для труб можуть використовуватися тільки один раз, тому щоб уникнути втрат повинен бути мінімальний досвід роботи з такими деталямі.Планіруя монтаж труб з металопластику своїми руками з прес-фітингами слід пам'ятати про наявність прес-кліщів - аж ніяк не дешевого інструменту.

Монтаж прес-фітінговв принципі нескладний.

1. Перевірити комплектацію деталі - щоб були присутні ущільнювачі і прокладка.
2. На кінець труби одягається хвостовик.
3. Перевірити, щоб в контрольних віконцях була видна труба - значить, вона одягнена правильно.

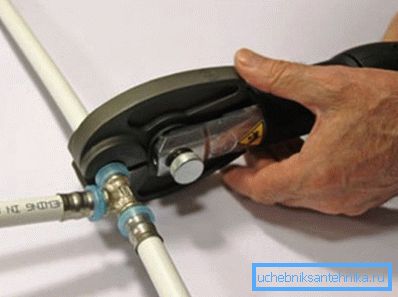

4. Розкривши рукоятки прес-кліщів на 180 °, вставити відповідні діаметру труби вкладиші.
5. Вставити кінець труби з одягненим фитингом.
6. Зімкнути до відмови рукоятки клещей.Обжіманіе проводиться тільки один раз.

Зверніть увагу! Не варто економити на якості. Легка вага деталі, нечітка маркування, гільза з тонкого металу може вказати на підробку.

Інструкція передбачає випробування готових водопровідних і опалювальних систем відповідно до норм СНиП 3.05.01.

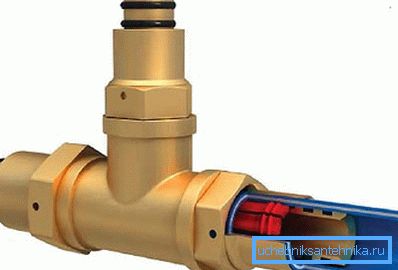

Варіант а-ля пуш

Найпростіший варіант з'єднання заснований на принципі самофіксаціі. Виключно надійна технологія дозволяє ховати систему в стіни і заливати бетоном. «Пуші» можна використовувати повторно, вони стійкі до перепадів температур і корозії, а установка не вимагає ніяких інструментів і проводиться миттєво. Допускається обертання з'єднання.

Оскільки технологія пуш ще нова, ціна цих з'єднань задоволена висока. Втім, фантастична легкість і швидкість монтажу дозволять закрити очі на цей прикрий момент.

Зверніть увагу! З'єднання після складання можна чіпати 3 години. За цей час ущільнювачі повністю адаптуються до форми труби.

інструментарій

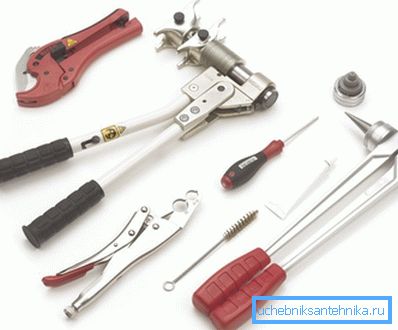

Різноманітність фітингів вимагає однакової підготовки країв труб до роботи. Інструмент для монтажу металопластикових труб не відрізняється різноманітністю і передбачає обов'язкову наявність рулетки, труборіза, Фаскознімачі і калібратора. Для гвинтових з'єднань потрібно розвідний / ріжковий ключ, а для прес-фітингів - прес-кліщі.

Перед з'єднанням з трубами проводять стандартні операції:

1. Розмітка.
2. Труборізом відрізається фрагмент труби з урахуванням входу в фітінг.
3. При деформації труби проводиться її вирівнювання (калібрування).
4. Фаскознімачі знімається внутрішня фаска і віддаляється зовнішня.

Решта інструментів використовуються в залежності від виду з'єднання.

закріплення результатів

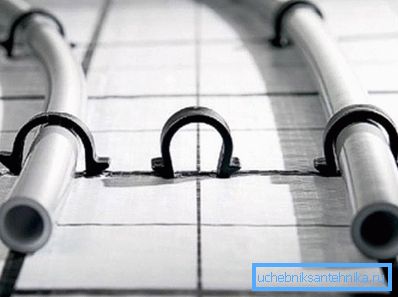

В готовий вигляді будь-яка система водопостачання повинна бути додатково закріплена. Кліпси випускаються різних діаметрів і вкрай прості в установці. Вони кріпляться саморізами / дюбелями. Оптимальна відстань між ними, яке захистить трубу від провисання - 1 м.

Перегини не страшні

Технологія монтажу металопластикових труб дозволяє економити на сполучних деталях шляхом багаторазового згинання трубопроводу за допомогою:

• фена;
• пружини;
• трубогиба;
• рук.

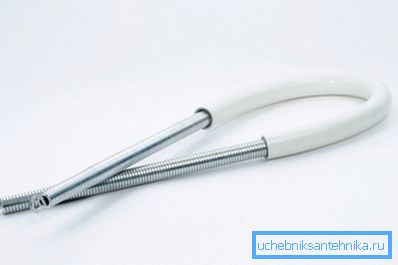

Фен, розігріваючи (несильно!) Металлопластиковую поверхню, робить її більш пластичної. Згин можна провести одним рухом. Спеціальні пружини, які вставляються всередину труби, зберігають її форму і полегшують процес. За рахунок цього монтаж металопластикової труби своїми руками можна виконати з мінімальною кількістю фітингів.

Трубогиб для згинання труб не вимагає особливих навичок - достатньо задати кут згинання і, помістивши потрібну ділянку труби, зімкнути ручки.

Ручне згинання проводиться в кілька прийомів.

1. У точці вигину обхоплюємо долонями трубу. Великі пальці служать упорами, розташовуються уздовж труби і стикаються.
2. Злегка згинаємо трубу.
3. Долоні відсуваємо від центральної точки і повторюємо складаний рух.

Маніпуляції повторюються до тих пір, поки не буде досягнутий потрібний радіус.

На завершення

Основна складність, з якою багато хто стикається, виконуючи монтаж металопластикових труб - надійність і герметичність з'єднань. Розглянуті в статті методи монтажу дозволять виконати розводку в квартирі швидко і якісно. На відео в цій статті докладно показано з'єднання цанговим фитингом.
