Сантехнічні труби: матеріали, розміри і способи монтажу

Тема цієї статті - види сантехнічних труб і з'єднань. Нам належить з'ясувати, які металеві та пластикові сантехнічні труби застосовуються в даний час, як вони з'єднуються один з одним і сантехнічними приладами. Крім того, ми дізнаємося, які діаметри характерні для тих чи інших комунікацій.

Матеріали і сфера застосування

Для початку з'ясуємо, які труби для сантехніки можуть використовуватися і для яких саме цілей.

Напірні водопроводи і системи опалення

• Чорна сталь досі не здає своїх позицій в системах центрального опалення. Її міцність - безсумнівний плюс; обмежена же корозійна стійкість компенсується відсутністю повітря в цілий заповненої системі.

Зверніть увагу! На жаль, але те, що опалювальні стояки не повинні скидатися на літо - лише в теорії. На практиці теплу пору років - пора ремонтів, та й неминучі течі між секціями чавунних радіаторів часом змушують осушувати систему.

• Оцинкування позбавлена ​​основного недоліку чорної сталі. Однак і тут є нюанс: цинковий шар порушується на зварних швах. Корозійностійкої система опалення або водопостачання буде лише в тому випадку, якщо вона повністю зібрана на різьбах.

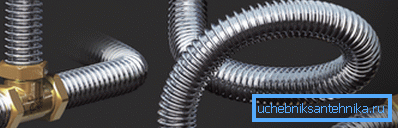

• Гофрована нержавіюча сталь володіє високою міцністю на розрив, стійка до корозії, агресивних середовищ і позбавлена ​​головного недоліку попередніх рішень - трудомісткості монтажу з нарізкою різьби або зварюванням. Гнучкі гофровані труби гнуться з радіусом, рівним їх діаметру. Єдиний недолік - порівняно висока ціна (для 15 мм - від 170 рублів за погонний метр).

• Металопластик застосовується в системах теплої підлоги, автономного опалення та водопостачання (гарячого і холодного). В ЦО він теж може використовуватися; однак цього матеріалу сильно (і незаслужено) зіпсували репутацію компресійні фітинги для труб, які при певних помилках в монтажі починають текти через кілька циклів нагрівання і охолоджування. Труба являє собою два шари зшитого поліетилену з алюмінієвою трубкою між ними.

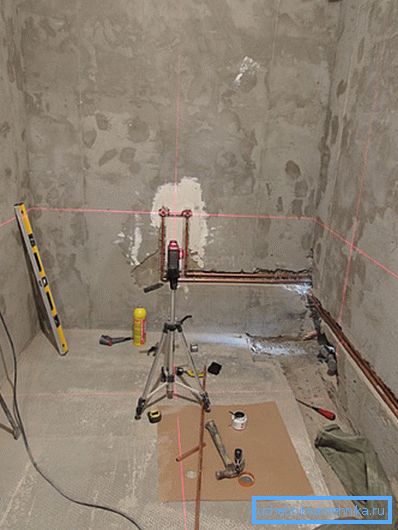

• Мідна сантехнічна труба може використовуватися у всіх видах систем опалення та водопостачання. Це недешеве, але виключно довговічне рішення.

• Поліпропілен, навпаки, привабливий своєю дешевизною. Поліпропіленовий водопровід служить не менше півстоліття і не страждає від заростання мінеральними відкладами; ерозія внутрішньої поверхні взвесями твердому пластику теж не страшна.

Важливо: в системах ГВП та опалення використовується поліпропілен, армований алюмінієвою фольгою або рубаним скловолокном (фіброю). Армування збільшує міцність на розрив і істотно знижує подовження полімерного трубопроводу при нагріванні.

• Поліетилен використовується тільки і виключно для холодної води. Робоча температура цього пластика обмежена 40 градусами.
• Зшитий поліетилен, однак, принципово відрізняється від нього підвищеними міцністю та термостійкістю. Поперечні зв'язки між молекулами полімеру змінюють його фізичні характеристики, дозволяючи використовувати цей пластик в будь-яких опалювальних системах і контурах ГВС. Гнучкість трубок робить їх досить затребуваними при колекторної розводки.

каналізація

Список застосовуваних для каналізаційних систем матеріалів помітно менше.

• Чавун до теперішнього часу втратив колишню популярність. Причини - висока вартість, велика маса і вкрай трудомісткий монтаж з карбуванням розтрубів. Єдиний аргумент на користь чавуну - його акустичні якості: масивні стінки поглинають будь-який шум, що дуже до речі в разі стояка в багатоквартирному будинку.

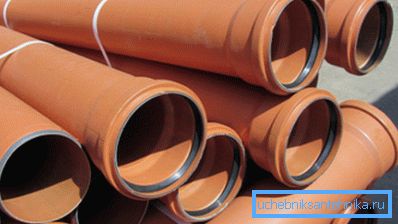

• Сантехнічна труба ПВХ, навпаки, на піку популярності. Невелика вага, гранично простий монтаж і легкість різання дозволили їй потіснити на нинішньому ринку конкуруючі рішення.
• Поліпропілен застосовується і тут. Він ще легше полівінілхлориду, має більшу твердістю і, головне, термостійкістю. Робоча температура поліпропіленової каналізації - до 90 градусів проти 60 у ПВХ.

• Поліетилен використовується значно рідше - саме через невисокою робочої температури.Его перевага - безшумність: товсті і вкрай еластичні стінки гасять звуки ненабагато гірше чавуну.

монтаж

Як виглядає монтаж сантехнічних труб своїми руками в кожному з перерахованих випадків?

Водопровід, опалення

каналізація

Термінологія

Деякі терміни, ймовірно, будуть незвичні далекому від сантехніки читачеві і тому потребують коментарів.

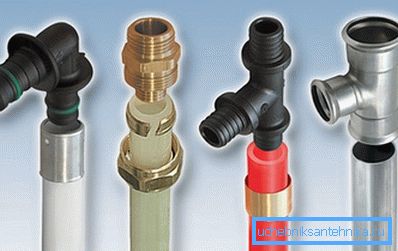

• Компресійний фітінг або обжимає трубу гумовим або силіконовим ущільнювачем при затягуванні накидної гайки з конічним внутрішнім перетином, або за допомогою розрізного кільця обжимає саму труби на штуцері (в разі м'якої міді і металопластику).

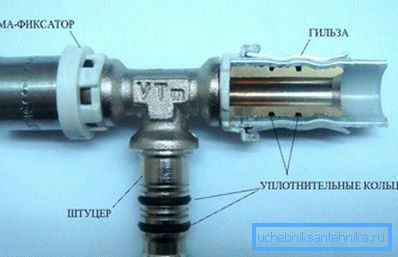

• Прес-фітинг надійно фіксує металопластикових труб на штуцері з парою гумових кілець при стисненні спеціальними кліщами гільзи з нержавіючої сталі.

• Пуш-фітінг (від англомовного push - натиснути) фіксується при натисненні. Герметичність і тут забезпечується гумовими кільцями, а ось фіксатором служить нержавеющее пружинне кільце з спрямованими всередину лапками.

При зварюванні поліпропілену низькотемпературний паяльник оплавляє внутрішню поверхню муфтового фитинга і зовнішню поверхню труби; потім деталі поєднуються і після охолодження стають єдиним цілим.

Аналогічно виглядає зварювання встик поліетиленових трубопроводів.

• Електрозварні фітінг містить нагрівальну спіраль. Подавши на неї харчування, можна змусити її розігріти поліетилен до точки плавлення і домогтися надійного зварювання деталей.

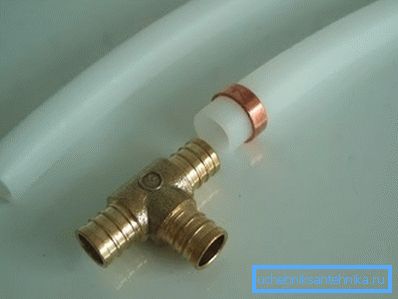

• Зшитий поліетилен володіє механічною пам'яттю і після розтягування торця труби спеціальним інструментом швидко повертається до початкового діаметру, обтиску вставлений в нього штуцер. Надіта зверху гільза забезпечує додаткову фіксацію.
• Різьбові з'єднання сталевих трубопроводів виконуються з використанням чавунних і латунних фітингів; різьблення герметизуються лляним волокном (найчастіше - з фарбою) або полімерними матеріалами.

Важливо: саме на різьбах зазвичай збираються різноманітні вироби з сантехнічних труб - настільні лампи, торшери, столики і т.д. Після фарбування ці кумедні конструкції виглядають цілком презентабельно.

Розміри

Наведемо кілька цікавих фактів, так чи інакше стосуються діаметрів трубопроводів різного призначення.

• І продавці, і укладачі технічної документації часто вказують сантехнічні розміри труб в дюймах. Це в деякому роді данина традиції: саме в англійських дюймах вимірюються діаметри трубних різьб. Інструкція по перерахунку в звичну нам систему вимірювань проста: досить помножити розмір на 25,4 - і ми отримаємо розмір в міліметрах.

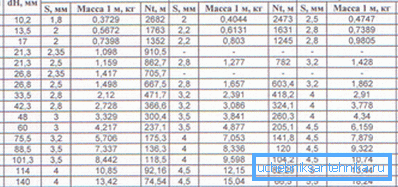

• На цьому плутанина не закінчується. Для сталевих труб в якості основного параметра використовується не зовнішній або внутрішній діаметр, а умовний прохід (ДУ). Як правило, він близький до внутрішнього діаметра, але не дорівнює йому і вказує лише на можливість використовувати для з'єднання елементів даного трубопроводу відповідний розмір трубних різьб.

• Розміри пластикових сантехнічних труб всіх типів вказуються в метричній системі. Як правило, вони позначаються по зовнішньому діаметру; для обчислення внутрішнього перетину потрібно знати товщину стінки.

Які саме розміри актуальні для систем опалення та водопостачання?

• Підводки ХВП і ГВП мають діаметр 15 - 20 мм.
• Підводки до радіатора - 20 - 25 мм.
• Стояки водопостачання та опалення - 25 - 32 мм.
• 40 - 65 мм - діаметр розливом опалення та водопостачання.
• Сантехнічна труба 75 мм і вище застосовується при монтажі елеваторних вузлів і водомірів, що забезпечують опаленням, ГВП та ХВП багатоквартирні будинки.

Розміри сантехнічних труб - ПВХ, поліпропіленових, поліетиленових і чавунних - для каналізації підбираються з урахуванням можливості залпового скиду.

• Сантехнічна труба 50 мм використовується для підключення всіх приладів, крім унітазу.

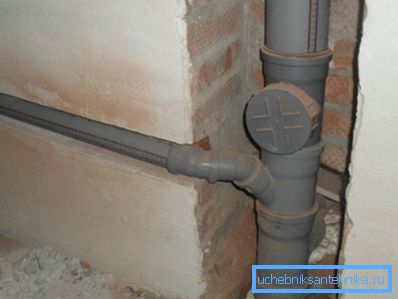

• 110 мм - типове перетин відведення від унітазу і стояка каналізації.

• 150 і вище - обсяги випуску на колодязь і ділянок каналізації між колодязями.

висновок

Сподіваємося, що наш кілька поверхневий огляд існуючих рішень буде корисним читачеві. Як завжди, відео в цій статті містить додаткову тематичну інформацію. Успіхів!
