Седелка на поліетиленову трубу: основні різновиди,

У цій статті ми розповімо про те, чим седелка на сталеву трубу відрізняється від аналогічного пристосування, призначеного для установки на поліетилен. Крім того, ми розглянемо правила коректного використання цих пристосувань за призначенням.

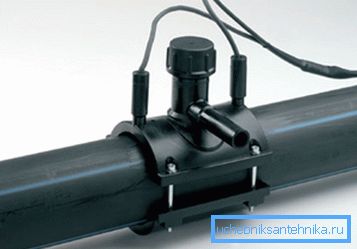

Монтаж електрозварні седлового відведення

Основні характеристики

Сідловий відвід (седелка) - це деталь, за допомогою якої на основному трубопроводі можна виконати другорядне відгалуження. Ці пристрої повсюдно застосовуються для ефективного і надійного розгалуження водопровідних, каналізаційних, зрошувальних, газопровідних та інших систем.

Конструктивно пристрій являє собою різновид компресійного фітинга і представлено двома основними різновидами: хомутами і накладками. Сідловий відвід універсальний, тому що виробляється з різними діаметрами під різні типи труб. При необхідності в більшості спеціалізованих магазинів можна придбати седелкі для чавунних, сталевих і полімерних труб.

Важливо: Багато різновидів пристрої призначені для врізки в магістраль під тиском, що істотно спрощує і здешевлює монтаж водопровідних і каналізаційних вузлів.

особливості застосування

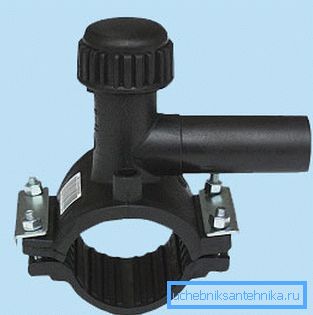

Електрозварна седелка для роботи з поліетиленовими системами

Інструкція монтажу седлового відводиться не передбачає порушення цілісності труби. Більшість пристроїв, для простоти використання, оснащений спеціальною інтегрованою фрезою, яка дозволяє швидко висвердлити отвір в трубі, на якій виконується установка.

Серед переваг використання таких пристроїв слід зазначити наступне:

  • можливість проведення монтажних робіт в обмежених умовах (в туалетних і ванних кімнатах, в каналізаційних колекторах, колодязях, шахтах і т.д.);
  • можливість установки на експлуатується трубопроводі без необхідності відключення подачі води;
  • можливість установки на будь-якій ділянці системи;
  • можливість застосування на системах з внутрішнім і зовнішнім розташуванням;
  • доступна ціна, в порівнянні з собівартістю установки відводів інших типів;
  • простота монтажу без необхідності в застосуванні спеціального обладнання.

Основні різновиди

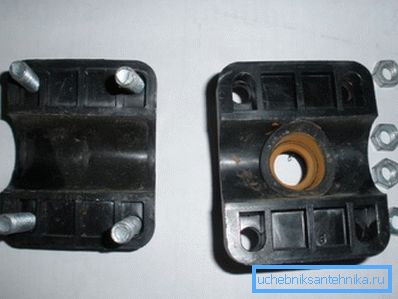

Сідловий відвід в розібраному стані

Відповідно до конструктивними особливостями седелка на металеву трубу підрозділяється на наступні категорії:

  1. Модифікації в вигляді обтискних хомутів - монтуються на трубу, стягуючи з двох сторін двома вигнутими половинками. На одній з половинок встановлений різьбовій відведення, в якому розташовується перехідна деталь для врізки в трубопровід.

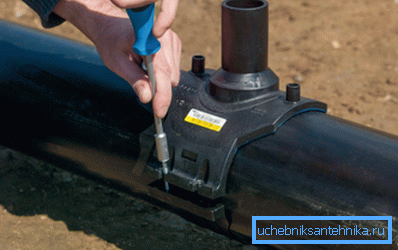

Монтаж обтискних хомутів перед наступною врізкою

Серед основних характеристик пристрою, зазначимо таке:

  • швидкий монтаж за допомогою простого болтового з'єднання;
  • оптимальна герметичність обтиску за рахунок наявності ущільнювача гумового кільця;
  • можливість установки на поліетиленові, поліпропіленові, ПВХ і азбестоцементні труби;
  • можливість застосування в системах каналізації, водопостачання і зрошування;
  • можливість застосування в системах з максимальною температурою носія +40? С;
  • можливість експлуатації в системах з максимальним тиском не більше 10 атмосфер;
  • наявність у продажу пристроїв розрахованих на роботу з трубами з діаметром 2-31,5 см.
  1. Седелка-накладка - це пристрій, спеціальне розроблене для установки на поліетиленові труби низького тиску (ПНД). Такий пристрій монтується із застосуванням електродіффузіонной зварювання.

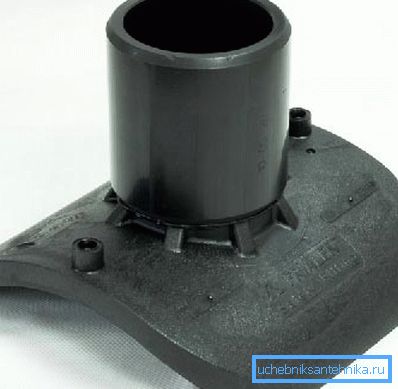

Накладка для врізки в пластикові трубопроводи

Седелка на трубу ПНД 110 або на аналогічні різновиди, в процесі зварювання, в нижній частині обладнується нагрівальним елементом - спіраллю, до якої підключається спеціальний зварювальний апарат та відбувається розігрів полімерних труб до температури, необхідної для приварювання.

Важливо: Сучасне обладнання для електродіффузіонной зварювання може бути запрограмовано на той чи інший температурний режим відповідно до штрих-кодом, нанесеним на поліетиленові труби і фітинги. Такий підхід забезпечує оптимальний захист труб від перегріву і виходу з ладу.

У нижній частині седлового відведення є ремінь, за допомогою якого пристрій кріпиться на необхідному місці безпосередньо перед приварюванням.

Після того як ремінь закріплений на необхідному місці і пластик розігрітий до необхідної температури, зварювані частини седелкі і труби припаиваются один до одного. Потім, після деякого часу, відбувається охолодження стику, після закінчення чого утворюється практично монолітне з'єднання.

Такий тип врізки в трубопровід характеризується наступними якостями:

  • довговічність з'єднання (аж до закінчення експлуатаційного ресурсу труби);
  • оптимальна герметичність з'єднання і, як наслідок, можливість застосування на трубопроводах, по яких проходить не тільки вода, але і газ;
  • міцність з'єднання (наплавлені стики витримують тиск води до 16 атмосфер і тиск газу до 10 атмосфер);
  • можливість виконання врізки під тиском завдяки наявності спеціального клапана;
  • простота і стислі терміни виконання монтажу з обов'язково якісним результатом;
  • акуратність готового результату і, як наслідок, можливість застосування на побутових трубопроводах з внутрішнім розташуванням.

інші різновиди

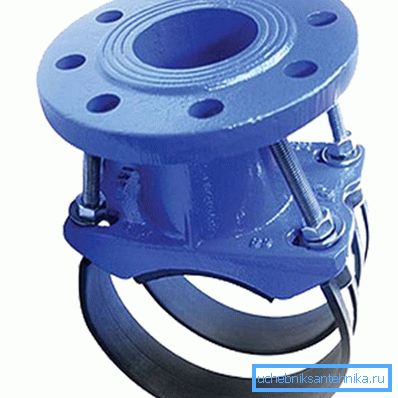

На фото - фланцева седелка

Крім перерахованих модифікацій, необхідно відзначити такий тип сідельних відводів, як чавунні фланцеві седелкі, призначені для установки на поліетиленові труби низького тиску (ПНД) з діаметром поперечного перерізу 110-630 мм.

По суті, цей пристрій є різновидом хомута, але дещо відрізняється від конструкції пристроїв, які призначені для роботи з металевими трубами.

Основною відмінністю є те, що кріплення не представляє дві однорозмірних частини. В даному випадку основна частина виконана гнучкою, і саме вона охоплює трубу. Інша - менша за розмірами частина пристрою виготовлена ​​з металу і оснащена фланцевим з'єднувальним елементом.

висновок

Ми розглянули конструкційні та експлуатаційні особливості основних різновидів сідельних відводів, які можуть бути використані як на побутових, так і на великих трубопроводах різного призначення. Інструкція застосування цих пристосувань своїми руками нескладна, а тому ви впораєтеся з цим завданням самостійно.

Якщо залишилися які-небудь питання, що вимагають вичерпних відповідей, подивіться відео в цій статті.
