Сендвіч труба - що являє собою даний елемент і основні
У наш час в будинках найчастіше використовується високопродуктивне опалювальне обладнання, для безперебійної роботи якого необхідно пристрій ефективної системи відводу відпрацьованих газів. Якщо раніше димоходи робилися в основному з цегли, то в наш час цей варіант використовується все рідше через дорожнечу і трудомісткості зведення. Оптимальним варіантом на сьогоднішній день є сендвіч труба - своїми руками можна швидко зробити надійний димохід.
Які фактори слід враховувати при виборі конкретного варіанту конструкції
Незважаючи на гадану простоту, сендвіч елементи розрізняються за цілою низкою характеристик і застосовуваних матеріалів, тому дана глава може бути використана як свого роду інструкція, особливо якщо ви купуєте вже готові вироби.
| Діаметр внутрішньої труби | Дуже важливий показник, так як від нього безпосередньо залежить тяга димоходу. Розраховується діаметр, виходячи з потужності котла і його типу (як відомо, у твердопаливних варіантів кількість продуктів згоряння набагато вище, ніж у газових і інших). Відповідно, чим більше розмір, тим вище ціна |
| Матеріал теплоізоляційного шару | Який би варіант ви не вибрали, він повинен бути негорючим. Найоптимальнішим рішенням є кам'яна вата, яка має високі теплоізоляційні властивості і здатна витримати навіть вплив відкритого вогню, що гарантує найвищий рівень безпеки |

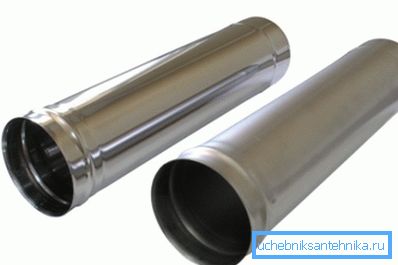

| Матеріал виготовлення труб | Найчастіше використовується два варіанти - звичайна і нержавіюча сталь. Перший матеріал відрізняється низькою вартістю, але він схильний до корозії, що скорочує термін служби виробів, адже продукти згоряння мають дуже високою агресивністю. Нержавійка набагато міцніше і довговічніше, але і її ціна в рази вище звичайної стали |
| Товщина стінок труби | Тут все просто: чим більше цей показник, тим довговічніше виріб. Економити на товщині не варто, так як на поверхню постійно впливають висока температура, конденсат і агресивні речовини, і тонкі труби прийдуть в непридатність дуже швидко |
| товщина утеплювача | Ще один важливий фактор, від якого залежить ступінь нагреваемость зовнішньої поверхні, чим більше шар утеплювача, тим нижче температура зовнішньої оболонки |

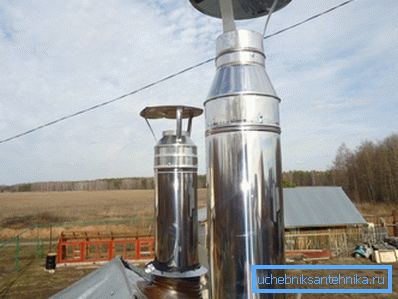

| Матеріал виготовлення зовнішньої труби | Найчастіше для цих цілей використовується оцинкована сталь - недорогий і досить довговічний матеріал. Можна застосувати і варіант з нержавійки, він виглядає набагато краще, але і вартість відрізняється досить значно |
Особливості виготовлення та монтажу виробів
На ринку можна зустріти велику кількість виробів для димоходів, але їх вартість досить висока, і такі витрати виправдані далеко не завжди, особливо якщо система робиться на дачі, де важлива економія. Ми розглянемо, як зробити сендвіч трубу своїми руками і провести правильний монтаж системи.
Як проводити самостійну збірку елементів димоходу
Для того щоб розібратися в процесі, розглянемо виготовлення сендвіч труби своїми руками у вигляді покрокової інструкції:

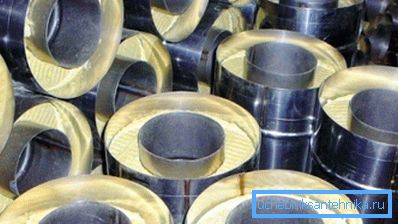

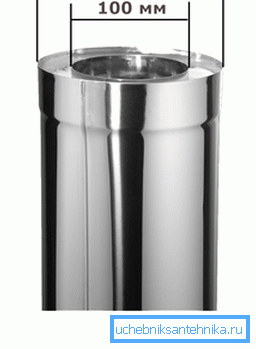

- Для початку купується труба для внутрішньої порожнини, діаметр якої розраховується, виходячи з потужності і типу обладнання. Як правило, розмір становить 100-120 мм, а для самих потужних варіантів обладнання - 150-180 мм. Труби більшого діаметра використовуються на промислових об'єктах, тому розглядати їх не має сенсу.
- Далі буде потрібно кам'яна або базальтова вата для ізоляції внутрішнього елемента, товщина може бути різною, але важливо пам'ятати, що чим шар більше, тим безпечніше виходить конструкція, і тим менше буде нагріватися зовнішня частина елемента. (Див. Також статтю Труба для буржуйки: особливості.)
- Зовнішній корпус повинен підбиратися з урахуванням внутрішньої труби і шару утеплювача, що отримується конструкція повинна забезпечувати щільне розташування утеплювача. Найчастіше використовується недорога оцинкована сталь, можна зробити труби самостійно, а можна придбати їх в готовому вигляді.
Пам'ятайте! Якщо використовується сталева труба, то вона повинна бути товстостінної, для виробів з нержавійки цей показник може бути менше, так як даний матеріал набагато краще протистоїть високій температурі і конденсату.

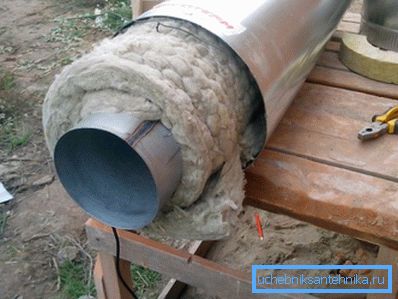

- Збірка дуже проста: береться шматок внутрішньої труби, який ретельно обгортається кам'яної ватою. Робота проводиться поступово: частина, обгорнути утеплювачем, вставляється в зовнішню трубу ділянку за ділянкою. Важливо збирати елементи з максимально можливим ущільненням утеплювача.
Порада! Основну увагу слід приділити місцям з'єднання внутрішніх труб, розтруби повинні бути акуратними і рівними, іноді для підвищення міцності має сенс додатково посилювати з'єднання хомутами.
Як бачите, виготовлення сендвіч труб - процес досить простий, важливо, щоб всі елементи підходили один до одного дуже точно, щоб дим і конденсат не проникало з внутрішньої труби димоходу в утеплювач або навіть назовні.
монтаж системи
Цей етап також має велике значення, так як неправильний монтаж сендвіч труби призводить до проникнення диму і конденсату в приміщення і значно скорочує термін служби конструкції. На відміну від труб для вентиляції, до димоходів пред'являються набагато більш високі вимоги, і будь-яке порушення може призвести до заборони експлуатації системи з боку органів технічного та протипожежного контролю.
Збірка проводиться в такому порядку:
- Монтаж ведеться знизу вгору, починаючи від котла. Ділянка труби біля котла ізолювати не рекомендується, більш того, ця частина повинна бути знімною, так як вона прогорає швидше за інших, і замінювати її доведеться набагато раніше, ніж всі інші.
- Як відомо, всередині труби збирається конденсат, і, щоб видаляти його на повороті труби, можна поставити трійник, на який знизу прикріпити воронку з краником. У ній буде збиратися конденсат, і ви зможете видаляти його легко і просто, що позитивно позначається на довговічності всієї системи.

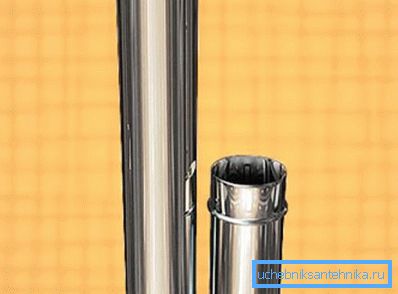

- Внутрішні елементи встановлюються розтрубами вгору, це виключає протікання конденсату. Кожна наступна труба вставляється в попередню, завдяки чому рідина стікає вниз в спеціально призначений влагосборнік, з якого згодом їдкий конденсат видаляється.

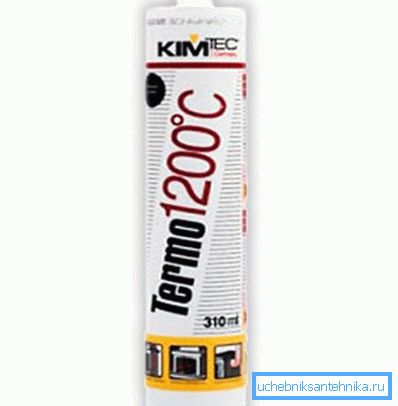

- Для забезпечення найкращої надійності стиків все сполучення додатково обробляються герметиком. Причому потрібно використовувати термостійкий варіант, який витримує температури до 1500 градусів, найчастіше склад має червоний або чорний колір, і на упаковці вказано температурний максимум, при якому склад може використовуватися.
- Зовнішні труби, навпаки, надягають один на одного і фіксуються за допомогою саморізів або заклепок.
- Якщо потрібно кріплення труб до сендвіч панелям або іншим металевим листам, то найкраще використовувати спеціальні хомути з можливістю регулювання відстані від стіни.
висновок
Використання сендвіч труб дозволяє швидко зробити якісну систему відведення продуктів згоряння без навичок пічника і навантажень на конструкції будівлі. Відео в цій статті допоможе розібратися в деяких нюансах ще краще.
