Що таке колектори для водопроводу

Для початку давайте уточнимо, що таке водопровідний колектор - це технічна трубообразних деталь, яка здатна змішувати різну рідину (по молекулярному складу або температурі) або роздавати її по декількох каналах одночасно. У нашому випадку це може бути змішувач, трійник, четверик або гребінка для розведення труб опалення або водопостачання.

Ми приділимо більше уваги саме останнім варіантом - дізнаємося, як це підключається, і подивимося демонстрацію відео в цій статті.

установка колекторів

Примітка. За великим рахунком, установки колекторів, як такої, не існує взагалі, так як це всього лише проміжний адаптер, що сприяє полегшеному переходу рідини в інші канали. Весь монтаж такого пристрою, як правило, розглядається в сукупності з іншими сантехнічними приладами і системами.

різновиди

• Найвідоміша форма колектора для рядового користувача сантехнічними вузлами, це змішувач для раковини або ванни, тобто, вбудований в санвузол і накладної на стіну (є також вбудовані в стіну варіанти). Цей механізм може мати запірну арматуру у вигляді кран-букс (двовентильні і двохважелі моделі), або у вигляді картриджа або кулі (одні важелі або джойстикового моделі).
• У будь-якому з видів запірної арматури діє один принцип водозабору - вона надходить з двох джерел (гарячого і холодного), а виходить для споживання через один канал, званий зливом. Ціна таких приладів може сильно відрізнятися один від одного, в залежності від якості і декоративного оформлення.

• Найбільш простий з усіх водопровідних колекторів, це сантехнічний трійник для труб, який, по суті, є водорозбірних вузлом - подача йде по одному каналу, а роздача - по двом. Такі пристосування постійно використовуються не тільки у водопостачанні, але і в каналізації (фанові трійники), а також їх використовують для транспортування і роздачі самих різних рідин і газів. У водопостачанні вони виробляються зі сталі, латуні, міді, поліпропілену, зшитого поліетилену і полібутилену.

• І, нарешті, найвідоміший сантехнікам вид колектора, це гребінка, яку використовують для водорозбірних вузлів при монтажі водяної теплої підлоги, або це може бути роздача рідини для радіаторів на різні крила будівлі. У більшості випадків вона продається з запірною арматурою, як ви це бачите на фото вгорі, але може також поставлятися і без такої - тоді крани доводиться монтувати самостійно.
• Як правило, гребінки такого типу проводяться з латуні, хоча також можуть бути з міді, сталі і навіть силуміну, хоча останній варіант краще не використовувати взагалі. Кількість відводів у такого пристосування може бути різним, починаючи від трьох і закінчуючи нескінченністю, тобто, ви можете поєднувати колектори, які мають по 10 і більше виходів, якщо на це є потреба.

Колектор для теплої підлоги

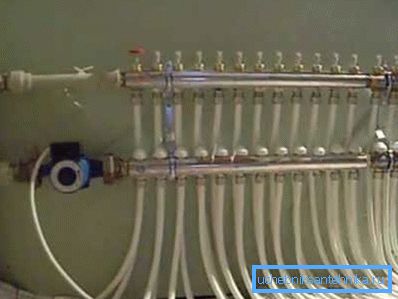

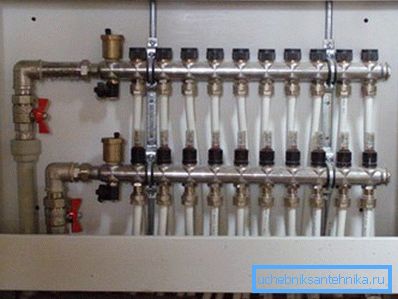

Розподільчий вузол для водорозбору в опаленні інструкція дозволяє встановлювати не тільки в ніші, але зовні, якщо для цього відведено спеціальне приміщення - котельня, де така система не буде нікому заважати. Але, перш за все, давайте розберемося в самій суті, тобто, в принципі підключення опалювальної системи через колектор і дізнаємося, як це працює.

Від будь-якого котла опалення завжди відходять два контури - один для подачі гарячої води, а інший для повернення вже охололого теплоносія, тому, для монтажу водяного теплої підлоги теж знадобиться дві гребінки - на вхід і вихід.

Отже, ви встановлюєте водогрійний котел, від якого розлучаються опалювальні контуру, але в даному випадку труба подачі і труба повернення йде на водорозбірний вузол з гребінками. Так, для подачі встановлюється один колектор, а для повернення інший - зазвичай, вони монтуються один над іншим, незалежно від того, втоплені вони в стіну чи ні.

Як ви бачите на верхніх фотографіях, запірні крани знаходяться не тільки на колекторних патрубках, а й на трубах, що з'єднують їх з опалювальним котлом, а з іншого боку кожного з них зазвичай вкручується клапан Маєвського для стравлювання повітря, який завжди може виявитися в системі.

Кількість патрубків залежить від кількості водяних контурів, наприклад, ви можете встановити один розподільний вузол на будинок з 10 кімнат, тоді вам знадобляться гребінки, як мінімум, з 10 відводами, але в одній кімнаті може виявитися більш одного контуру, тоді кількість висновків потрібно буде збільшувати .

Один підлоговий водяний контур, чи то із зшитого поліетилену або металопластикові, не повинен мати з'єднань, закритих цементно-піщаної стяжкою - в іншому випадку ви ризикуєте тривалістю експлуатаційного ресурсу опалювальної системи.

У тих випадках, коли приміщення велике, і ви не укладаєтеся в розміри однієї бухти труби, то краще за все розділити кімнату по крилах, так, на одну таку площу може припадати по два, три і навіть чотири крила, що, в свою чергу, буде відбиватися на довжині колектора.

Але монтувати один водорозбірний вузол для великого будинку вкрай непрактично - в такому випадку вам доведеться прокладати зайві труби, і на самому початку це може являти собою досить значне скупчення контурів, що не зовсім зручно для монтажу.

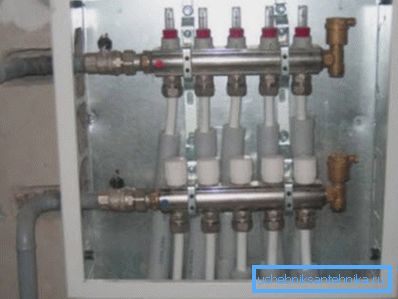

Набагато простіше зробити по одному водорозбірного вузла на дві або три кімнати, як показано на верхній фотографії, тоді вам доведеться прокладати менше труб в одному місці, що тягне за собою збільшення проходу крізь стіни. Розведення подає і поворотного контуру в таких випадках зазвичай здійснюється поліпропіленом, який переходить на латунний колектор через різьбовий фітинг.

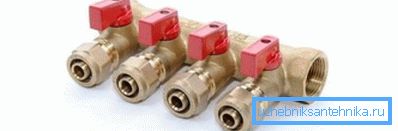

Примітка. Практика показує, що монтаж водяної теплої підлоги набагато вигідніше проводити не зшиті поліетиленом, а Металлопласти - якість опалення і його експлуатаційний ресурс не змінюється, а вартість при цьому знижується. До того ж, у продажу завжди є колектори, патрубки яких забезпечені кінцевими фітингами для переходу на металлопластових трубу.

висновок

На закінчення хотілося б відзначити, що будь-який з колекторів ви зможете використовувати, під'єднуючи його до водопровідних труб своїми руками - це зовсім не складно. Навіть довгі гребінки для монтажу теплої підлоги, по суті, мало чим відрізняються від звичайного трійника.
