Що таке трубопровідна арматура, навіщо вона потрібна і як
Почнемо з чіткого визначення: трубопровідна арматура являє собою вироби, за допомогою яких здійснюється управління потоками робочих середовищ всередині тієї чи іншої магістралі. Тобто, попросту кажучи, такі вироби регулюють ступінь проходження рідин або інших речовин всередині труб, розподіляють їх, повністю блокують потоки або навпаки дозволяють.
Найпростіші типи трубопровідної арматури - це вентилі на газових «трасах» або крани, встановлені на водопровідних мережах. Але насправді асортимент подібних деталей дуже великий, що дозволяє підібрати фітінг під практично будь-яке завдання.
Давайте розглянемо детально, який буває трубна арматура. Це буде корисно як мінімум тому, що після вивчення подібної інформації ймовірність придбати неякісне або невідповідний виріб значно знизиться.
Почнемо з самого головного моменту.
Градація виробів за функціональним призначенням
Для зручності розглянемо це в таблиці:
| Назва деталі | призначення |
| 1. Запірна трубопровідна арматура. | Працює по дуже простим принципом - за допомогою крана площа прохідного перетину магістралі зменшується або збільшується. Аж до повного перекриття каналів проходження веществ.Прі цьому запірні фітинги діляться ще на спускні і контрольні. Перші потрібні для скидання робочих середовищ з системи, а другі контролюють подачу речовин в прилади. |
| 2. Регулююча. | Ці фітинги мають тільки одну функцію - регулюють ступінь, потужність, кількість проходження речовин по «трасі». |
| 3. Захисна. | Така арматура часто називається ще отсечной або відключає. Потрібна вона для захисту системи від аварійних ситуацій. У разі змін будь-яких параметрів повністю або частково блокує проходження мас усередині трубопроводу. |
| 4. Запобіжна. | Відрізняється від попереднього варіанту тим, що при перевищенні допустимого тиску в системі, клапан скидання потоків спрацьовує автоматично. |
| 5. Распределительно-змішувальна. | Найпростіший приклад такого виробу - це звичайний змішувач. Суть його роботи полягає в розподілі потоків в потрібних напрямках або їх змішуванні. |
| 6. Фазоразделітельная. | Такі розподільники призначені для направлення потоків в ту чи іншу сторону в залежності від їх фізичного стану. Тобто, наприклад, рідина пускається в одну лінію, а випаровування в іншу. |
Варто зазначити, що види трубопровідної арматури розрізняються ще і по області застосування.
Зокрема бувають такі фітинги:
- Для газових магістралей.
- Для пароводяних систем.
- Для нафтових труб.
- Для хімічної та енергетичної промисловості.
Зверніть увагу на те, що практично всі вироби такого типу можуть управлятися як вручну, так і автоматично. Враховуйте цю особливість під час планування системи - можливо, що за рахунок установки автоматичної арматури вам вдасться зробити її більш гнучкою і комфортною в обслуговуванні.
З повною класифікацією ми приблизно розібралися, тепер давайте розглянемо варіанти, які можуть застосовуватися в окремих випадках, а не в промисловості.
Арматура для приватних потреб
Як правило, затребувані такі вироби:
- вентилі. Це фітинги, які або регулює ступінь проходження потоків, або взагалі перекривають трубу.
- засувки. Вироби також блокують проходження середовищ всередині системи за допомогою перпендикулярного (щодо направлення потоків) розташованого клапана.

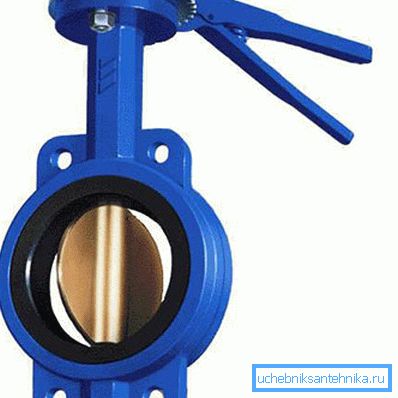

- затвори. Запор має форму диска, який при необхідності повертається всередині труби і утворює дуже герметичну блокування.
Виходить, що ремонт трубопровідної арматури в домашніх умовах в більшості випадків має на увазі роботу з вентилями. Тобто саме вони і є найпопулярніші вироби на таких об'єктах.
Тому на огляді вентилів варто зупинитися докладніше.
вентилі
Дані деталі мають запірний пристрій, який як би «насаджено» на вертикальну вісь. Чим «тугіше» затягується такий кран, тим більша виходить герметичність блокування.
Як правило, стандартні вентилі можуть працювати як з газом, так і з гарячою чи холодною водою. Зазвичай максимально допустимий тиск для таких виробів не повинна перевищувати 2500 кг / см2.
Властивості і особливості вентилів в основному залежать від того, з якого металу вони зроблені. Давайте ознайомимося з такою інформацією.

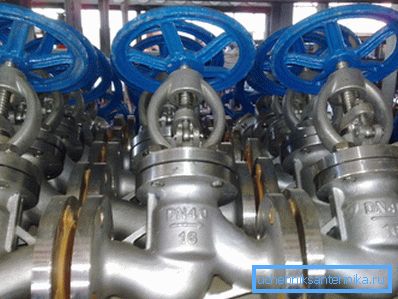

сталеві вироби
Застосовуються для регулювання і блокування проходження середовищ з води, зрідженого газу, пара, а також аміаку або вуглекислоти. Відрізняються високою надійністю і міцністю металу, завдяки чому такий фітінг служить довго і без поломок дрібних деталей.
Сталева сполучна арматура трубопроводів може витримувати 425 градусів тепла і тиск до 6,3 МПа. Ці властивості дозволяють застосовувати такі фітинги в дуже напружених умовах експлуатації.
Зазвичай дані деталі виготовляють з нержавіючої сталі легованих сортів. Варіанти, в яких відсутні леговані компоненти краще не купувати, так як їх якість не на висоті в умовах використання в трубопроводах.
В цілому, не дивлячись на те, що ціна сталевих вентилів не надто низька, для домашніх систем або для дрібних промислових приміщень найчастіше вибирають саме їх. (Див. Також статтю Каналізація в котеджі: особливості.)
Тому що ці фітинги можуть нормально функціонувати при таких умовах:
- При різких перепадах тиску.
- При постійно високому тиску.
- Можливість роботи в будь-якому положенні.
Зверніть увагу також і на те, що сталеві вироби гарні ще й тим, що дуже ремонтопрігодни. Тому купивши їх, ви можете бути впевнені, що прослужать вони дійсно довго.
Тепер поговоримо про аналоги.
латунні запори
Вироби призначені для установки в водопровідних системах і мають рухливий механізм поступової блокування потоків. При цьому в якому б положенні не перебував вентиль - він не змінюватиме це положення під впливом тиску.

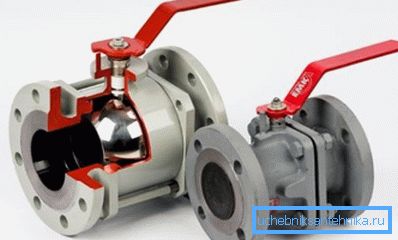

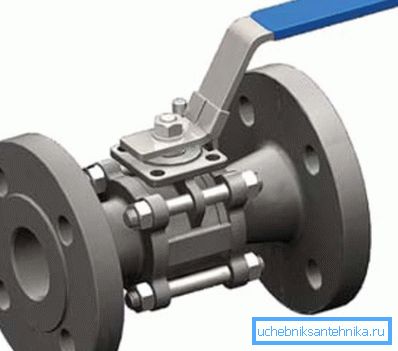

Такі вентилі випускаються двох типів - кульові й кранові. Перший варіант в якості запору має як би металева куля, а не диск. За допомогою кулі можна дуже якісно регулювати обсяг потоку всередині магістралі.
Латунні фітинги для труб легко монтувати своїми руками, ось тільки вони не такі міцні, як сталь, наприклад. Тому якщо метал для виготовлення деталі використовується дуже дешевий, то кран в підсумку виходить досить крихкий. А це означає, що економити тут однозначно не варто - купуйте продукцію тільки відомих брендів.
І існує ще один популярний тип вентилів.
Вироби для металопластикових магістралей
Арматура для металопластикових труб, як правило, складається з декількох компонентів. Це сталь або латунь, пластик та пластмасові «ручки управління» фитингом.
Особливість в тому, що для монтажу деталей такого типу може використовуватися два типи з'єднань - спайка і різьбова стикування.
Інструкція спайки таких запорів з системою дуже проста:
- Кінець труб протирається ганчіркою. Потрібно прибрати весь пил і сторонні дрібні частинки.

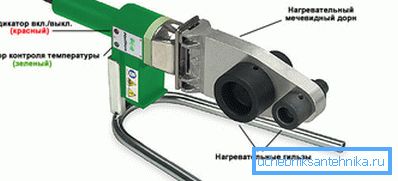

- Нагрівається паяльник.
- На робочий кінець паяльника одягається труба і сам фітінг. Інструмент з матеріалом взаємодіє буквально кілька секунд - він як би розплавляє пластик, а потім забирається в сторону.

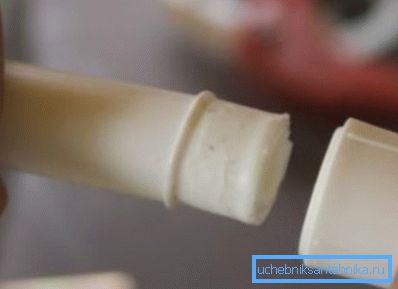

- Арматура для поліпропіленових труб і магістраль вставляються один в одного, міцно притискаються і в принципі після цього стикування вважається закінченою.
Плюс в тому, що спайка дозволяє отримати дуже герметичне і міцне з'єднання, за яким не потрібен буде постійний пильний контроль під час експлуатації системи.
Ну а що стосується деталей з різьбленням, то монтуються вони стандартно:

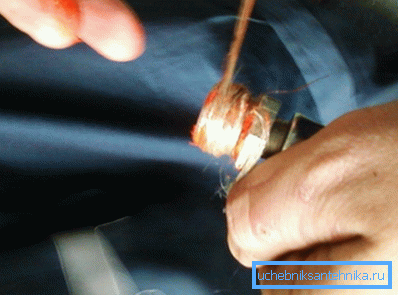

- На кінець труби намотується трохи клоччя.

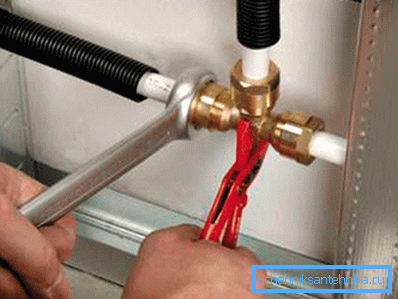

- Фітинг «насаджується» на кінець різьблення і закручується за допомогою гайкового ключа.
Порада: якщо конструкцією запору передбачено наявність гумової прокладки всередині фитинга, то клоччя застосовувати не потрібно. Щільність, герметичність з'єднання і так буде на висоті.
Давайте підіб'ємо підсумки.
висновок
Ми з вами дуже детально розібралися в тому, що собою являє трубопровідна арматура, і які варіанти найчастіше застосовуються для створення або ремонту домашніх магістралей. Сподіваємося, що інформація вам у пригоді, і ви зможете скористатися нею на практиці. Ну а якщо хочеться дізнатися більше, то можете переглянути ще й відео в цій статті.
