Система опалення з примусовою циркуляцією в приватному

Як може бути змонтована система опалення з примусовою циркуляцією своїми руками? Які питання і проблеми можуть виникнути на різних стадіях робіт? Як підібрати насос потрібної продуктивності і труби оптимального діаметру? У статті ми спробуємо відповісти на ці питання.

Вибір труб і радіаторів

Почнемо з вибору матеріалів, батарей і розмірів трубопроводу.

матеріали

Водяне опалення з примусовою циркуляцією передбачає автономний контур, ніяк не пов'язаний з централізованими магістралями.

Варто уточнити: зазвичай контур з'єднується з системою ХВП перемичкою для його заповнення водою. Однак після того, як теплоносій залитий, перемичка надійно перекривається.

Раз так - параметри опалення передбачувані, стабільні і безпечні навіть для найбільш уразливих сучасних матеріалів:

• Тиск в контурі тримається в межах 1,5-2,5 кгс / см2.
• Типові температури виходу та повернення води - 70/50 С.

Оптимальним вибором для системи опалення буде поліпропілен, армований алюмінієвою фольгою. Армування необхідно не стільки з міркувань міцності, скільки тому, що воно компенсує високий коефіцієнт лінійного розширення поліпропілену при нагріванні. (Див. Також статтю Труби з поліпропілену: особливості.)

Оптимальний для наших цілей опалювальний прилад - алюмінієвий секційний радіатор.

Причини?

• Цілком пристойний зовнішній вигляд, узгоджується з будь-яким дизайном приміщення.

• Розумна ціна (від 300 рублів за секцію).
• Висока тепловіддача (приблизно 200 ват на секцію з міжосьовим відстанню по ніпелів в 500 мм).

Розміри

Розумний мінімум внутрішнього діаметра труб будь-якого типу такий:

Зверніть увагу: поліпропілен маркується зовнішнім діаметром, який приблизно на 5-7 мм більше внутрішнього. Зазначеним внутрішніх діаметрів відповідають розміри 20, 25 і 32 мм.

насос

вибір

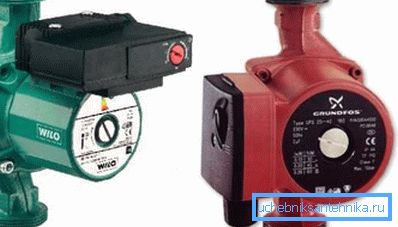

Яким повинен бути насос для системи опалення з примусовою циркуляцією? Очевидний вибір - пристрій з мокрим ротором, тихохідне і допускає регулювання продуктивності (ступеневу або плавне). (Див. Також статтю Однотрубна система опалення: особливості.)

Головні два параметра будь-якого насоса - створюваний ним натиск і його продуктивність при гідравлічному опорі контура, відповідному цьому натиску.

На яких значеннях варто зупинитися?

1. Максимальна гідравлічний опір контуру розумної протяжності - 1-2 метра. Відповідно, для приватного будинку (якщо, звичайно, ви не будуєте палац, в якому будете приймати міжнародні конференції) цілком достатньо напору в 4 метри, характерного для молодших пристроїв всіх іменитих виробників.
2. Продуктивність підбирається таким чином, щоб весь теплоносій у контурі проходив через насос приблизно за 20 хвилин (Тобто продуктивність насоса в кубометрах на годину дорівнює потроєному обсягом теплоносія).

Для розрахунку продуктивності є і альтернативна схема, прив'язана до теплової потужності котла або ділянки контуру.

Вона зводиться до формули виду G = Q / (1,163 * Dt), в якій:

• G - шукана продуктивність в кубометрах на годину.
• Q - теплова потужність котла або контуру в кіловатах.
• 1,163 - середня теплоємність води.
• Dt - дельта температур між подачею і зворотним трубопроводом. При стандартних значеннях 70/50 вона, як нескладно підрахувати, дорівнює 20.

Так, при потужності котла в 36 КВт розумний мінімум продуктивності буде дорівнює 36 / (1,163 * 20) = 1,55 м3 / год.

монтаж

Як своїми руками встановити насос в примусове опалення будинку?

Правил тут, в общем-то, не дуже багато.

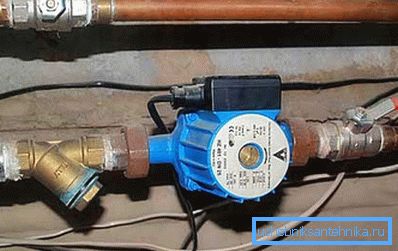

• Насос з мокрим ротором монтується зі строго горизонтальним положенням вала.

• Оскільки функція охолодження мотора і змащення підшипників покладається на теплоносій, насос виключно чутливий до його якості. Звідси - ще одна нагальна рекомендація: схема опалення з примусовою циркуляцією повинна включати грязевик (в найпростішому варіанті виконання - фільтр грубого очищення), який монтується безпосередньо перед насосом.
• Насос і фільтр відсікаються від іншої частини контуру парою вентилів, які дозволять прочистити грязевик або зняти насос з мінімальною втратою теплоносія.
• При монтажі насоса в контур, який періодично працює з природною циркуляцією, між врізками на насос залишається байпас з діаметром, рівним діаметру розливу. Байпас забезпечується кульковим зворотним клапаном або вентилем.

Додаткове обладнання

Помімонасос і грязевика, примусова система опалення повинна включати:

1. Розширювальний бак. Він ставиться в будь-якій точці контуру, де немає турбулентності. Обсяг бака повинен бути приблизно рівним 10% обсягу контуру.

1. Клапан скидання тиску, що запобігає розрив труб при переповненні розширювального бака.
2. Манометр для контролю тиску.
3. Автоматичний.
4. Воздушники (крани Маєвського або звичайні вентиля) в верхніх точках контуру (в тому числі в пробках радіаторів з нижньою підводкою).

схеми

Зрозуміло, що конкретна схема системи опалення з примусовою циркуляцією визначається перш за все конфігурацією будинку. Наведемо, однак, як приклади пару популярних рішень.

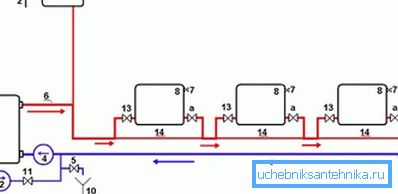

На цій схемі:

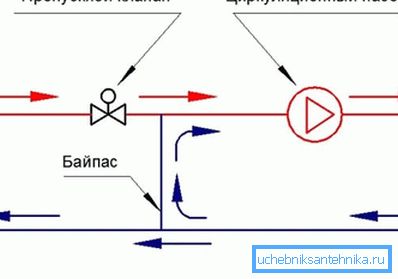

Ця схема цікава тим, що дозволяє сформувати додатковий низькотемпературний контур. Для зниження температури використовується дозована подача води з прямою нитки через термостат і рециркуляція обратки.

висновок

Сподіваємося, що запропонований читачеві матеріал допоможе йому в конструюванні власної опалювальної системи. В прикріпленому відео, як зазвичай, можна знайти додаткову інформацію. Успіхів!
