Сполучна муфта для труб - універсальний засіб для вирішення

З'єднання труб муфтою є найбільш практичним рішенням при прокладці довгих ліній. Будь-яка магістраль має вигини, тому необхідність в такому елементі дуже висока. Тому про нього ми і розповімо вам далі.

різновиди

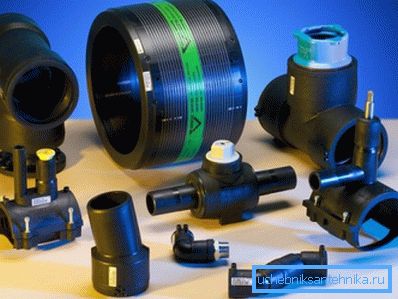

На сьогоднішній день існують найрізноманітніші муфти для з'єднання труб. Вони призначені вирішувати певні завдання.

Тому слід познайомитися з кожної різновидом.

• металлополімерниє - застосовуються досить рідко. Служать для зрощування коротких відрізків. Сполучна муфта для металопластикових труб виступає в ролі перехідника на різьбі.

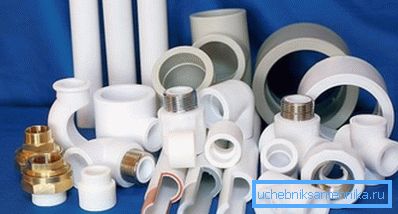

• поліпропіленові - є, мабуть, найбільш простим варіантом в своїй сфері. Являє собою шматок товстої труби, яка має більший діаметр.

• Сполучні муфти для пластикових труб відрізняються від вищеназваних наявністю гумових ущільнювачів. Їх використовують для прокладки всіх видів комунікацій. Варто відзначити, що при використанні таких фітингів необхідно скористатися герметиком для додання щільності.

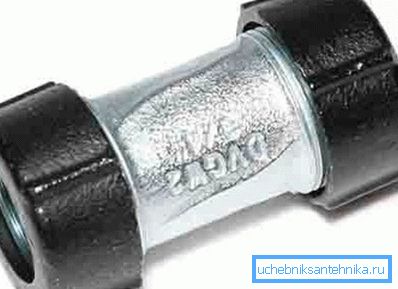

• Чавунні - застосовуються в основному для каналізації. Існує два різновиди: з ущільнювачем і під карбування.
• сталева муфта може бути двох видів: різьбовій і компресійної. Перша являє собою товстий циліндр зі сталі з односторонньою різьбленням. Друга має на увазі застосування гумового кільця і ​​накидної гайки.

Правила складання

З основними класифікаціями ми розібралися, тепер розглянемо, як з'єднати дві труби муфтою. Природно, розглянемо особливості монтажу для кожного різновиду.

металлополімерниє

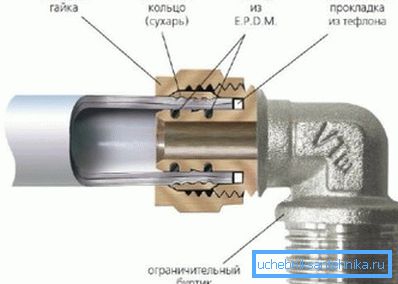

З'єднання металевих труб муфтою проводиться таким чином:

• На зовнішнє різьблення наметовому льон, просочений оліфою і свинцевим суриком. Робити це потрібно за годинниковою стрілкою. Такий захід забезпечує максимальну надійність і довговічність.

• Потім з невеликим зусиллям навертаються перехідник. Для виконання даного завдання скористайтеся ріжковим або розвідним ключем. Якщо ви ніколи раніше своїми руками не виробляли таких процедур, то краще використовувати розвідний ключ.
• Далі одягаємо накидну гайку і кільце. Ця процедура забезпечить зняття фаски.

Зверніть увагу! Чи не посуньте кільце зі штуцера!

• Тепер надягаємо трубу на штуцер. Утримуючи корпус фітинга ключем, необхідно щільно затягнути гайку.

Ось і все, при виконанні робіт проявіть максимум акуратності, і тоді ви неодмінно досягнете позитивного результату.

поліпропіленові

Наступний різновид, яку розгляне наша інструкція - це поліпропіленові фітинги. Дана методика передбачає використання зварювання.

Виглядає це наступним чином:

• З фитинга знімається внутрішня фаска, а з труби зовнішня.
• На спеціальному паяльнику встановлюють температуру 265-275 градусів і фіксують відповідну насадку. Якщо є алюмінієве армування, то його зачищають за допомогою шейвера.
• Далі елементи, які потребують з'єднанні, вставляють в насадки. Муфти для з'єднання пластикових труб можуть мати різні форми, тому запасіться великою кількістю насадок для паяльника.
• Почекавши якийсь час (залежить від товщини), їх потрібно з'єднати один з одним і зафіксувати. У підсумку вони дуже надійно скріпити.

Чавунні і мідні

Цей тип зажадає від вас певних навичок і максимальної акуратності. Пам'ятайте, що ціна навіть найменшої помилки в даному випадку дуже висока.

Отже, процедура проводиться в такій послідовності:

• Для ущільнення найкраще використовувати кабалку - це особливе волокно, яке просякнуте маслом. Втім, можете скористатися і іншими методами.
• Вставляємо трубу до упору в муфту. В іншому випадку ущільнення може просто випасти.
• Карбувати кабалку слід в кілька оборотів - це дозволяє максимально ущільнити її по всьому колу.

Порада: якщо у вас немає відповідного інструменту, можете скористатися сталевим прутом з розчавленим кінцем, або викруткою.

Коли стик максимально ущільнений, його необхідно змастити цементним розчином. Ось таким нелегким методом фіксуються з'єднувальні муфти для мідних труб.

сталеві

Сталеві фітинги бувають двох різновидів: різьбові і компресійні. Вони досить сильно відрізняються один від одного, тому слід розглядати окремо кожен з типів.

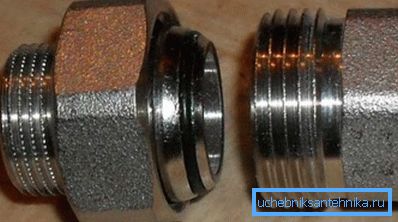

різьбові

Являє собою товстий циліндр з односторонньою різьбленням. З'єднання здійснюється максимально просто і легко: в фітінг з обох сторін закручуються труби за коштами різьблення. Пам'ятайте, що металева різьба дає максимальну ступінь герметизації.

Відзначимо, що сталь дозволяє абсолютно не боятися застосовувати силу при закручуванні. Однак такий матеріал несе в собі один суттєвий недолік - з плином часу елементи прилипають один до одного. В результаті через деякий час буде вкрай проблематично здійснити розбирання.

Такий недолік досить значний. У зв'язку з цим часто для виготовлення елементів фіксації застосовують такі матеріали як чавун і латунь, які не мають даного властивості.

Бувають випадки, коли елементи при монтажі не мають можливості повертатися навколо своєї осі. У таких ситуаціях на допомогу приходить, так зване з'єднання зі згоном.

Реалізовується воно наступним чином:

• Насамперед слід на різьбу (довгу) згону накрутити муфту і спеціальну гайку.
• Потім коротку потрібно ввернути в вентиль (або будь-який інший елемент, який потребує з'єднання). Також не забуваємо про використання різних методів герметизації, щоб поліпшити якість виробленої роботи.
• Зовнішню різьбу необхідно подмотать.
• Після чого на неї сгоняется муфта.
• На завершення надаватися контргайка, яка забезпечує максимальну щільність з'єднання. Точно також не забуваємо про герметик.

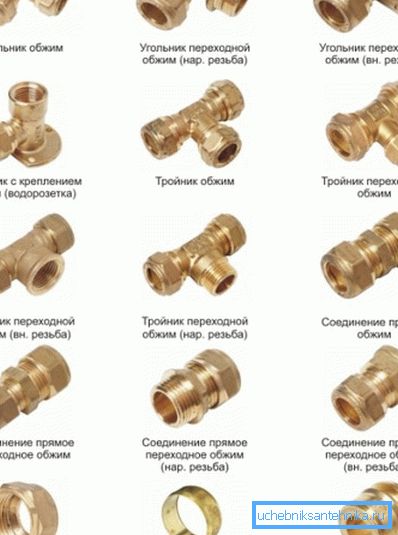

компресійні

Як вже говорилося, таке з'єднання має на увазі використання накидної гайки і ущільнюючого кільця. Такі фітинги злегка нагадують металлополімерниє. При цьому метод кріплення практично такий же.

Все ж відзначимо основні особливості такого кріплення:

• Воно виходить легкораз'емним. Простіше кажучи, через деякий час, при необхідності, ви зможете розібрати зафіксовані елементи без зусиль.
• Для нього не потрібно наявність різьблення.
• При використанні такого методу доведеться обробити зовнішню поверхню з'єднується елемента. Зокрема, необхідно видалити фарбу і іржу, а також позбутися від наявних нерівностей.
• Отримане виріб не відрізняється високою надійністю. При виникненні невеликого навантаження, труба може вирватися з фітинга. Тому при використанні такої методики, слід подбати про додаткової фіксації.

висновки

На цьому ми підведемо підсумок своєї розповіді, але якщо ви не зуміли зрозуміти всіх тонкощів, то не турбуйтеся (див.також статтю Гарячекатана труба - ідеальне рішення в складних ситуаціях).

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми. Подивившись його, ви неодмінно зможете розібратися у всьому.
