Сталева профільна труба: застосування, стандарти, сортамент
Для чого використовуються профільні труби? Які нормативи і ГОСТ на сталеву профільну трубу діють в даний час? З якими розмірами виробляються ці вироби? Давайте шукати відповіді.
застосування

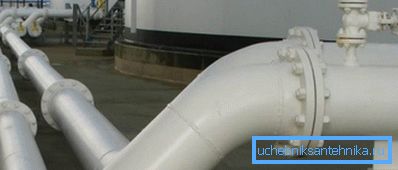

Сфери застосування круглих і профільованих труб розділені рядом особливостей виробів, які прямо випливають з форми їх сеченія.Область застосування круглих труб - транспортування рідин і газів, в тому числі з надлишковим тиском.
Причини цього дві:
- Кругла форма забезпечує максимальну площу перетину і, отже, максимальну пропускну здатність при фіксованій довжині обхвату.
Зверніть увагу! Чим більше обхват труби (довжина кола або периметр), тим більше при фіксованій товщині стінок ціна погонного метра.
- Крім того, круглий перетин забезпечує максимальну міцність на розрив при надмірному внутрішньому тиску. Зауважте, це прямий наслідок першого постулату: внутрішнє середовище тисне на стінки тим сильніше, чим більше їх площа; площа ж при фіксованій довжині мінімальна саме у круглої труби.

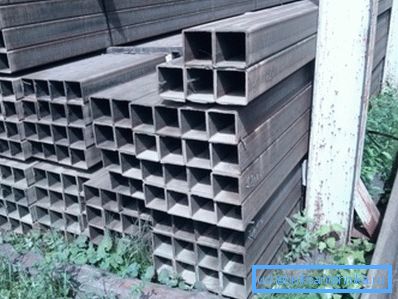

Профільовані труби - квадратні і прямокутні застосовуються там, де потрібна максимальна жорсткість при мінімальній масі. Який зв'язок між профілем перетину і жорсткістю?
Дозвольте пояснити на прикладі невеликого експерименту зі шкільного курсу фізики махрових радянських часів, який нескладно провести своїми руками.
- Зберемо з тонкої рейки на чотирьох гвіздочках прямокутну рамку за розміром аркуша формату А4. Неважко здогадатися, що рамка, укладена на стіл, при додатку невеликого зусилля в горизонтальній площині буде легко перетворюватися в ромб з довільними кутами.
- А тепер наклеїв на рамку паперовий лист і після того, як клей висохне, спробуємо знову перетворити прямокутник в ромб. Підказка: прикладаючи посильну дорослій людині зусилля в одній площині, цього зробити не вдасться.
У профтруби стінки, паралельні напрямку вигину, грають роль горезвісного паперового листа. Вони не дають зігнути трубу, незважаючи на невелику власну товщину і розміри: сталь все-таки куди міцніша за папір на розрив.
Області застосування профтруби досить численні.
Наведемо кілька прикладів:

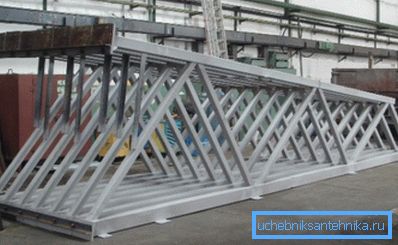

- Несучі балки і стійки металоконструкцій.
- Стійки і перила поручнів.
- Каркаси теплиць і навісів з труб.
Нормативні документи
перелік
Основних документа, що регламентують виробництво цікавих нам виробів, три.
- ГОСТ 13663-86 на сталеві профільні труби містить технічні вимоги до виробництва.
- Сортамент сталевих профільних труб квадратного перетину міститься в стандарті за номером 8639-82.
- Сортамент прямокутних труб береться за ГОСТом 8645-68.

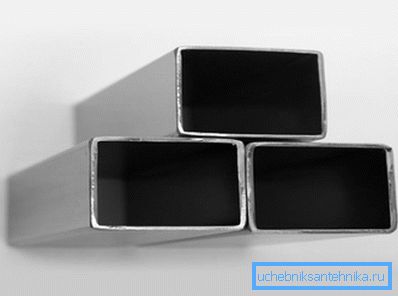

Цікаво: незважаючи на інші технічні вимоги до виробництва, в плані розмірів профільна труба з нержавіючої сталі проводиться за тими ж стандартами, що й труба з корозійно-нестійких сталей - ГОСТ 8639-82 і 8645-68.
Давайте ознайомимося з вмістом документів.
техумови
Згідно з документом, профтруба може проводитися чотирма способами:
| Технологія виробництва | Короткий опис |
| гарячодеформовані | Циліндрична заготовка розігрівається вище температури рекристалізації і прошивається, перетворюючись в порожній циліндр. Потім вона в гарячому стані розкочується на оправці, набуваючи необхідну форму. |
| холоднодеформовані | Прошита заготівля охолоджується, після чого проходить деформацію і калібрування. |
| електрозварні | Плоска смуга згортається в квадрат або прямокутник, потім поздовжній шов проваривается високочастотними струмами або електричною дугою. |
| електрозварні холоднодеформовані | Плоска смуга зварюється в круглу трубу, яка проходить деформацію вулицями. |
Вироби можуть нормуватись за хімічним складом сталей або механічними властивостями.

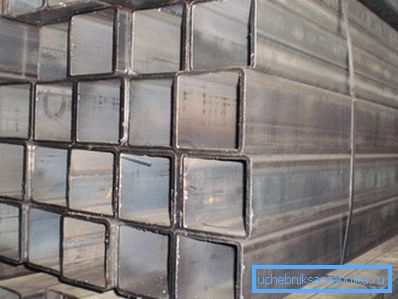

Наявність тріщин, заходів і рванини на поверхні труб не допускається; дозволено лише наявність незначних вм'ятин і рисок, що не виводять трубу за межі максимальних допусков.На внутрішній стороні електрозварні труби допускається залишок грата (опуклого зварного шва).
В процесі випробувань вимірам і перевірці піддаються:
- Зовнішні розміри.
- Товщина стінки.
- Увігнутість.
- Довжина.
- Кривизна.
- Скручування.
- Здатність протистояти розтягування і, в деяких випадках, гідравлічному тиску.
- Хімічний склад.
Інструкція по проведенню самих випробувань в ГОСТ відсутня; однак він містить відсилання до інших стандартів, де відповідні методики обумовлені.
сортамент
ГОСТ 8639-82
Отже, якими можуть бути розміри сталевих профільних труб квадратного перетину:
| Зовнішній розмір, мм | Товщина стінки, мм |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0; 2,5; 3,0; 3,5; 4,0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6,0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 60 | 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 |
| 70 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 80 | 4,0; 5,0; 6,0; 7,0; 8,0 |
| 90 | 5,0; 6,0; 7,0; 8,0 |
| 100 | 6,0; 7,0; 8,0; 9,0 |
| 110 | 6,0; 7,0; 8,0; 9,0 |
| 120 | 6,0; 7,0; 8,0; 9,0 |
| 140 | 6,0; 7,0; 8,0; 9,0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
ГОСТ 8645-68
- Мінімальний передбачений стандартом типорозмір - 10х15 мм при товщині стінки 1,0, 1,5 і 2,0 мм. Максимальний - 180х150 мм при стінках в 8,0, 9,0, 10,0 і 12,0 мм.
- Стандарт передбачає виробництво труб спеціальних розмірів - від 28х25 до 230х100 мм. При цьому максимальна товщина стінки може досягати значних 20 міліметрів.
висновок
Сподіваємося, що читача не втомило велика кількість сухих цифр, а запропонований його увазі матеріал виявиться корисним. Як завжди, додаткову тематичну інформацію можна знайти в відео в цій статті. Успіхів!
