Нові технології поступово витісняють собою давно звичні сталеві труби, замінюючи їх пластиком. Однак є ситуації, коли характеристики останнього поступаються. В цьому випадку традиційна сталь дасть «сто очок вперед» ПВХ і ПП. І щоб з'ясувати це більш детально, в статті буде дано огляд різних видів товстостінних труб.

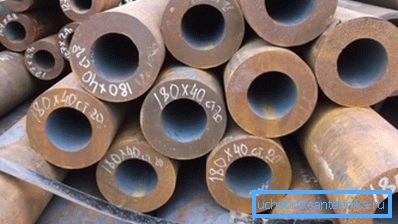

На фото - товстостінна сталева труба для роботи з високим тиском робочого середовища

види

Асортимент сталевих виробів досить значний, однак є два основних типи - електрозварні, мають спіральний (більш кращий) або прямий шов, і безшовні, яким і буде в основному присвячена стаття.

Розглянемо їх докладніше:

Тип виробництва Вони бувають:
  • холоднокатані;
  • гарячодеформовані, наприклад, зі сталі 40х;
  • теплодеформіровані.

Безшовні прийнято вважати більш надійним матеріалом, хоча метод їх виготовлення ніяк не відбивається на якості.
Товщина стінки При цьому враховується її співвідношення з діаметром вироби.
  1. розрізняють:
    • особливо тонкостенную;
    • тонкостенную;
    • товстостінну;
    • особливо товстостінну.

    В даному випадку метод виробництва не має значення, ви можете купити холоднокатані товстостінні трубні вироби або електрозварні.

    1. Пам'ятайте, що на класифікацію сильно впливає діаметр. Наприклад, вироби, у яких товщина стінки менше 1,5 мм і діаметр менше 20 мм відносять до тонкостінних, при товщині стінки до 0,5 мм - продукт вважається особливо тонкостінний.
    Захисне покриття Є кілька методів підвищення стійкості виробів до корозії і дії негативних температур. Наприклад, прямошовні електрозварні і для газоводопровода повинні покриватися шаром цинку, хоча інструкція не забороняє застосовувати інші варіанти виробів.

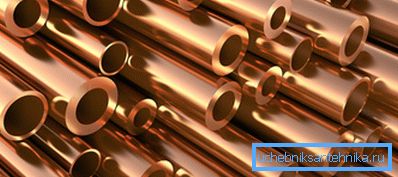

    мідна труба

    Порада: рекомендується при визначенні класу труби звертатися до спеціалізованої літератури.

    виробництво

    Технологія виготовлення безшовних і електрозварювальних трубних виробів відрізняється. У першому випадку використовують плоску заготовку, яку згинають для формування тіла. У другому використовують штангу - монолітну деталь циліндричної форми.

    Нержавіюча труба з товстими стінками

    Таке виробництво значно складніше з технічного боку, тому ціна безшовних виробів вище.

    В роботі застосовують:

    1. Гаряче деформування, коли заготовка нагрівається до температури, приблизно на 50-60 ° С, що перевищує поріг кристалізації металу. В цьому випадку сталь, наприклад, марки 30ХГСА стає пластичною, проте не плавиться. Потім на прошивочно пресі отримують з розпеченої заготовки порожнистий циліндр (гільзу). Необхідна форма надається гнуття, завдяки чому виріб набуває необхідні розміри. Товщина стінок вирівнюється, геометрична форма стає правильною і забезпечується заданий діаметр. Після цього виріб занурюється в воду для швидкого охолодження, а потім проходить через ряд вальців для остаточної калібрування. Потім її нарізають, якщо потрібно, на відрізки стандартної довжини. Допускається також випуск немірних матеріалів.
    Бронзова труба з різною товщиною стінок
    1. Холодний метод має дві відмінності:
      • виріб охолоджують після прошивального табору, а ввесь
      • попередню калібрування проводять в холодному стані.

      Порада: перед останнім етапом гільза віджигається, нагріваючись до температури рекристалізації стали. Завдяки цьому вдається прибрати внутрішні напруги, а метал стає більш пластичним і в'язким.

      Вага та розміри толстостенниx сталевих труби холодного формування

      Норми і правила

      Для гарячекатаних є вимоги і розміри товстостінних труб по ГОСТ 8732 78. Холоднокатані ж відповідають ГОСТу 8734-75.

      Розглянемо основні моменти даних стандартів:

      ГОСТ 8732-78
      1. Діаметр 20-550 мм.
      2. Максимальна товщина стінок - 75, мінімальна - 2,5 мм.
      3. Довжина мірна або немірна від 4 до 12,5 м.
      4. Величина вигину залежить від товщини стінки (розміри в мм):
        • до 20 - 1,5;
        • 20-30 - 2;
        • понад 30 - 4.
        ГОСТ 8734-75
        1. Діаметр - 5-250 мм.
        2. Діапазон товщини стінки - 0,3-24 мм.
        3. Класифікація труб по товщині стінки:
          • особливо товстостінні - співвідношення діаметра до товщини менше 6;
          • товстостінні - 12,5-6;
          • тонкостінні - 12,5-40;
          • якщо параметр більше - особливо тонкостінні.
          1. Додаткові умови стандарту - виробництво виробів, показники яких не відповідають поданій вище градації, здійснюється після попереднього погодження технічних умов.
          2. Кривизна холоднодеформованої труби на кожен п. М становить (в мм):
            • до 3, коли товщина стінки 4-8;
            • до 2 - при 8-10;
            • до 1,5 - якщо товщина більше 10.
            Пластикова труба з товстими стінками

            де використовують

            Такі вироби застосовують на найвідповідальніших ділянках, де головна роль відводиться надійності, наприклад, в:

            1. гідравлічних системах, в яких безшовні сталеві труби здатні протистояти великим навантаженням.
            2. У виробництві різних видів енергії - теплообмінники котлів повинні надійно працювати незалежно від надлишкового внутрішнього тиску і високої температури навколишнього середовища. Товстостінні безшовні труби дають можливість ефективно вирішувати питання в процесі роботи пристроїв, що піддаються екстремальним комбінованим навантажень. Їх ремонт можна робити своїми руками.
            3. Видобутку газу і нафти, коли велика глибина буріння вимагає використання найнадійніших матеріалів для проведення обсадки. Такі вироби можуть витримати тиск порід, забезпечивши надійну роботу при переміщеннях грунту.
            4. хімічної промисловості - використовують тонкостінні і товстостінні труби. Якщо перші потрібні для забезпечення чистоти виробництва, другі - для витримування значного тиску.

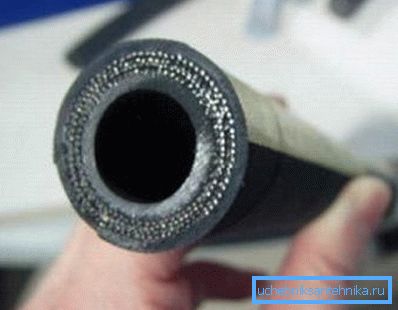

            Армована гумова труба

            висновок

            Перелік можливостей товстостінної труби зі сталі може бути великим, про що ми переконалися в статті. Були розглянуті безшовні і електрозварювання вироби, які використовуються в різних галузях промисловості. Хоча перші і дорожче, зате вони здатні краще показати себе в процесах, де крім них встановити більше нічого не можна. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
