Сталеві електрозварні прямошовні труби види і особливості
Сталеві прямошовні електрозварні труби є одним з найбільш поширених матеріалів при прокладці газопроводів, водопроводів, тепломереж та інших трубопроводів. Далі ми детальніше ознайомимося з особливостями цих труб, їх видами і сферами застосування.
Види сталевих труб
В першу чергу слід сказати, сталеві труби бувають декількох видів:
- Електрозварні - мають звареним швом. Даний спосіб виробництва найбільш простий і найменш витратний.

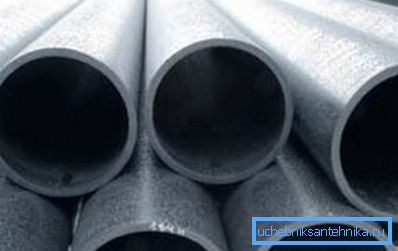

- Безшовні - до даного виду відносяться гарячодеформовані і холоднопрокатної вироби, які виготовляють із суцільної металевої заготовки. Ця технологія більш складна і дорога, однак, дозволяє отримати продукцію з високою точністю форми і механічною міцністю.
Електрозварні вироби в свою чергу діляться на два види:
- Спіральношовні - шов не має вид спіралі. Даний метод дозволяє домогтися гарної міцності на розрив.

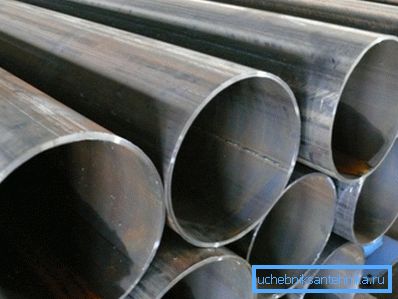

- Електрозварні прямошовні - заготівля має поздовжній шов. Ці вироби більш універсальні і найбільш часто зустрічаються. З їх використанням виконано більшість водоводів.
Особливості
ГОСТ 10705 91 на сталеві електрозварні прямошовні труби допускає їх виготовлення діаметром від 450 до 1420 мм.
Крім того, буває чотири форми їх перетину:
- квадратна;
- прямокутна;
- кругла;
- Овальна.

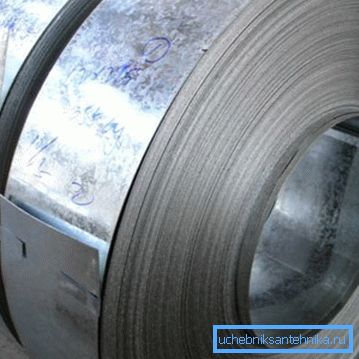

Як правило, вихідним матеріалом для цих виробів служить штрипс - це листовий прокат або сталева стрічка, яка на спеціальних верстатах згинається в трубку.
За ГОСТом, дана продукція виготовляється з вуглецевої і низьколегованої сталі наступних типів:
- спокійної;
- напівспокійну;
- Киплячою.
При виборі, слід мати на увазі, що характеристики сортаменту даних виробів досить неоднорідні. Тому ГОСТ 10706 76 на труби сталеві електрозварні прямошовні поділяє їх на чотири групи:
| Група А | Включає в себе вироби, які зазвичай використовують в умовах високих механічних навантажень, наприклад, при будівництві. |
| Група Б | Володіють стійкістю до хімічного впливу, тому застосовуються при влаштуванні трубопроводів для транспортування всіляких хімічних речовин. |
| Група В | Мають якість виробів обох перерахованих вище груп. |
| Група Г | Вироби відрізняються високою стійкістю до зовнішнього і внутрішнього тиску. |
Характеристики
Згідно ГОСТ 10704 91 на прямошовні електрозварні труби, вони можуть володіти наступними параметрами:
| товщина стінок | Від 1 мм до 10 мм. Товщина стінок вибирається залежно від діаметра. |
| Діаметр | Як вже було сказано вище, даний параметр становить від 10 до 1420 мм. |
| довжина | Немірна довжина при діаметрі менше 30 мм може становити не менше 2 метрів, при діаметрі 30 - 70 мм даний параметр становить не менше 3 метрів. При діаметрі 70 - 152 м - допускається довжина від 4 метрів, а понад 152 мм - від 5 метрів і больше.Мерная довжина також залежить від діаметра вироби. При перетині до 70 мм вона становить 5 - 9 м, до 219 мм - коливатися в межах 6 - 9 м. Згідно ГОСТ 10705 80 на прямошовні труби діаметром до 530 мм, для виробів перетином 426 мм, діапазон довжини знаходиться в межах 10-12 м. Труби більшого діаметра бувають тільки немірних. |
Дані прямошовні труби бувають двох класів точності:
- З обрізанням решт - при цьому задирки видаляються.
- Без обрізки - при цьому зняття задирок не виконується.
Згідно ГОСТ 10706 91 на дану продукцію, максимально можливе її відхилення по довжині залежить від класу точності. Для першого класу це значення становить +15 мм, а для другого - 100 мм.
переваги
Серед достоїнств прямошовних труб можна виділити наступні моменти:
- Великий сортамент завдяки технології виробництва.
- Максимальний діаметр може складати 1,4 метра (товщина стінки при цьому становить 32 мм), в той час як прокатні аналоги можуть мати діаметр не більше 550 мм.
- Вага сталевий електрозварні прямошовних труби відносно невеликий, у порівнянні з прокатним аналогом, що спрощує транспортування і монтаж.
- Хороша міцність, що дозволяє трубопроводу витримувати механічні навантаження і великий внутрішній тиск в системі.
- Більший обсяг при однаковому діаметрі, в порівнянні з прокатними аналогами. Це дозволяє прокачувати в газопроводах більший обсяг газу.
- Невисока ціна, в порівнянні з іншими видами сталевих труб.
Порада! Збірка трубопроводу здійснюється за допомогою зварювального апарату. Маючи навик роботи з цим інструментом, роботу можна виконати своїми руками.
недоліки
До недоліків виробів відноситься:
- Досить високий коефіцієнт шорсткості, що пов'язано з наявністю зварного шва.
- Менша міцність, в порівнянні з прокатними аналогами, що так само пов'язано з наявністю зварного шва.
особливості виробництва

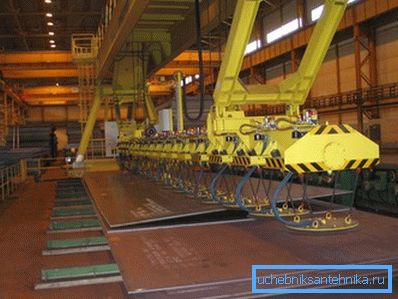

Як вже було сказано вище, матеріалом для виготовлення продукції даного виду є штрипс, який поставляється у вигляді рулонів.
Технологія виробництва виглядає наступним чином:
- В першу чергу готується матеріал - розвертається і нарізається смугами.
- Потім смуги згортають в стрічку. Слід зазначити, що даний процес є безперервним, тому таку стрічку називають ще нескінченною.
- Після цього на вальцювальних верстатах з стрічки формують заготовку з відкритим швом і круглим перетином.
- Далі шов заварюється електрозварюванням. В даний час існує чотири способи зварювання, кожен з яких має свої достоїнства і недоліками. При виборі способу, пріоритетом виступає надійність і міцність, так як ці показники визначають клас вироби.
- Готовий виріб калібрують, що дозволяє отримати точний діаметр і товщину стінок.
- Зварений шов піддається контролю за допомогою вихрових точок або ультразвуку. Даний етап дуже важливий, тому що від зварного шва залежить довговічність вироби.
- Завершальним етапом є розрізання готової продукції на відрізки потрібної довжини, які згодом відвантажуються на склад.
Зверніть увагу! В самому кінці виробничого процесу, продукція маркується. Марка вироби інформує про його геометричні параметри, типі конструкційний матеріал, який був використаний, і класі точності виробничого процесу.
ГОСТ 10704 76 на даний вид труб контролює їх механічні властивості. При цьому хімічний контроль виробів не виконується.
Область застосування
Область застосування даної продукції досить обширна.
Найчастіше її використовують в наступних сферах:

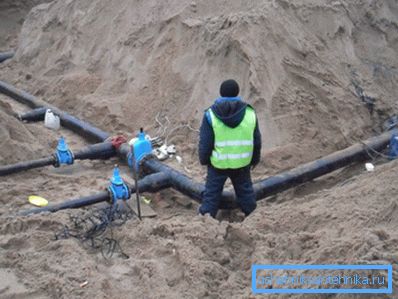

- Водопостачання - можуть застосовуватися для гарячого і холодного водопостачання, так як метал не сприйнятливий до перепадів температур і тиску. (Див. Також статтю Розведення труб водопостачання: особливості.)
- Системи опалення - вироби отримали широке застосування при влаштуванні міських і локальних теплових магістралей. Причому, у випадках, коли температура теплоносія перевищує 95 градусів за Цельсієм, допускається використовувати виключно сталеві матеріали. Крім того, висока кільцева жорсткість і хороша стійкість до поздовжніх навантажень роблять подібну трубу практично ідеальним стояком для вертикальної розводки.

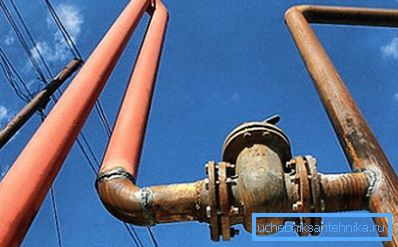

- Газопровід і нафтопровід - популярність розглянутих виробів в даній галузі обумовлена стійкістю до хімічної агресивному середовищі і здатністю витримувати високий тиск (до 16 МПа).

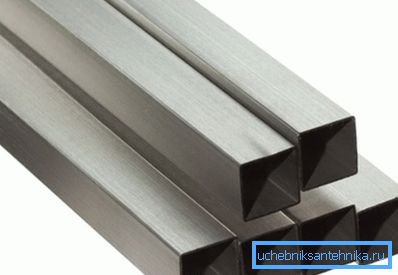

- Продукція, що відноситься до першого класу точності, застосовується в машинобудуванні та будівництві. Правда, в будівництві частіше використовують не круглі, а квадратні труби, так як вони мають кращу міцність і твердість.
Зверніть увагу! Інструкція по монтажу сталевих трубопроводів на увазі підготовку кромок на стиках при зварюванні труб, що дозволяє забезпечити ідеальну стикування секцій при зварному з'єднанні. Якщо товщина стінки складає більше 3 мм, то кут скоса кромки не повинен перевищувати 45 градусів.
Ось, мабуть, і всі основні моменти, які можна сказати про даному виді труб.
висновок
Електрозварні прямошовні труба є універсальним виробом, який використовується в самих різних конструкціях. Велика сфера їх застосування пов'язана з хорошими експлуатаційними якостями і відносно низькою вартістю, у порівнянні з аналогічними виробами.
З відео в цій статті можна отримати додаткову інформацію з даної теми.
