Сварка пластикових труб: особливості проведення робіт

Металеві труби в людській оселі поступово зникають, їх замінюють пластикові аналоги. Поліпропіленовий трубопровід повсюдно використовується для монтажу водопроводу і систем опалення, а герметичність з'єднання досягається пайкою (зварюванням). Важливо і те, що зварювання пластикових труб своїми руками гарантує потрібну міцність і довговічність стику.

Все-таки праска або паяльник?

Почувши ці назви стосовно зварюванні, знайте, що це один і той же агрегат. Оскільки зварювання проходить тихо, без звичних іскор і спалахів світла і деталі згуртовуються - логічно називати агрегат паяльником. А частина корпусу зі спеціальними насадками має форму підошви праски і таке ж «прізвисько».

Загальний принцип роботи електропаяльника полягає в нагріванні за допомогою спеціальних насадок зовнішньої поверхні трубопроводу і внутрішньої фитинга. Що стали пластичними, ці поверхні, з'єднавшись і охолонувши, складають єдине ціле.

Вибір паяльника не терпить суєти

Перед тим як вибрати апарат для зварювання пластикових труб, перш за все, зверніть увагу на його потужність. І не стільки для того, щоб зварювати труби діаметром понад 60 мм (в квартирі таких величин не передбачається), скільки для прискорення процесу. Гарна потужність прискорює робочий процес - прогрів займає менше часу, потужності 1,2 - 1,5 кВт буде більш ніж достатньо.

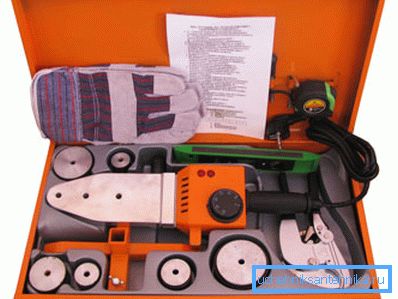

Переконайтеся, що в комплекті є інструкція, досить різноманітні насадки (16 - 40 мм). Докуповувати подібні дрібниці буває вкрай незручно і за ціною вони будуть вищими. Має значення покриття насадок - металізований тефлон або просто тефлон більш зносостійкі і прогріваються рівномірно.

Прилад для зварювання пластикових труб може мати в комплекті кілька насадок, це підвищує продуктивність. Чимале значення при виборі має і «батьківщина» апарату. Якщо китайські зразки дозволять заощадити кошти, то, наприклад, чеська бренд Дайтрон обійдеться недешево, зате з гарантованою якістю.

Особливості пластикового трубопроводу

Переваги пластикового трубопроводу, які проявляються в їхній ціні і експлуатаційних властивостях, не може затьмарити недолік у вигляді лінійного розширення при високих температурах. Для монтажу водо- і опалювальних систем успішно використовуються пластикові, а точніше поліпропіленові труби (PPR). Також доведеться докупити необхідні фітинги, але їх ціна невелика.

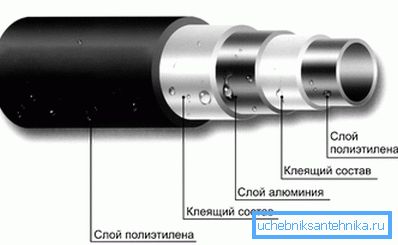

В металопластикових трубах (PPR-AL-PPR) між шарами пластику знаходиться алюмінієвий шар, що надає їм додаткову міцність, здатність зберігати геометрію вигину. Вони ідеально підходять для опалювальної системи, витримуючи температуру води до 95 ° C.

Колірна палітра трубопроводу PPR - білий, сірий і оптимістичний зелений, не несе смислового навантаження і зварювання для пластикових труб різного кольору не протипоказане. Але чорний колір позначає посилену опірність сонячним променям.

Монтаж системи труб - загальний план

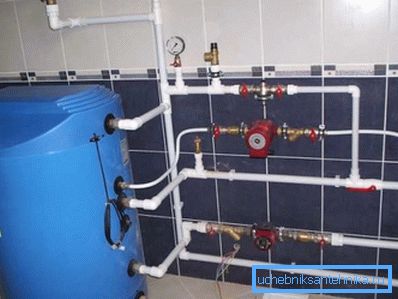

Заміна ділянки системи або її повне оновлення починається зі складання плану, згідно з яким прораховується оптимальний варіант розташування ліній труб, стратегічних точок з'єднання, підключення до агрегатів, установки кранів тощо.

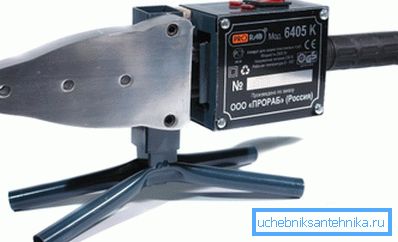

Коли загальний план складений, наступає пора реалізації окремих його пунктів, а саме зварювання фрагментів системи. Їх складну конфігурацію зручніше збирати на горизонтальній поверхні. Для цього паяльник для зварювання пластикових труб оснащений стійкою підставкою.

Коли готові секції будуть збиратися воєдино, трубопровід потрібно додатково зафіксувати на стіні хомутами. Якщо вертикальна зварювання на стіні або в важкодоступному місці необхідна, поруч повинен бути помічник, щоб тримати паяльник у висячому положенні, тому що одному зробити подібну операцію неможливо.

Технічне забезпечення зварювання

Крім паяльника з набором насадок, фітингів і пластикових труб, основних складових зварювального процесу, ще знадобиться:

• труборіз (Ножиці, болгарка або, по крайней мере, пила по дереву);

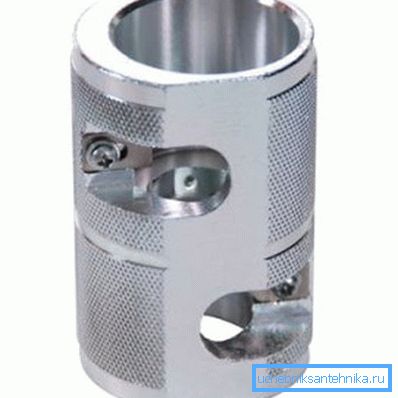

• шейвер (Знімає шару не);

• пристосування для зняття фаски;
• гратознімач.

Укомплектоване обладнання для зварювання пластикових труб дозволить сконцентруватися безпосередньо на робочому процесі, не відволікаючись на пошуки альтернативних варіантів з серії - чим би це замінити !?

Підготовка до зварювання

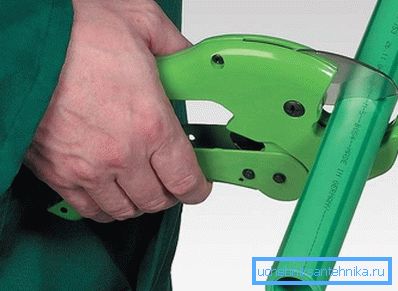

• Ножицями або труборізом під прямим кутом відрізається потрібний фрагмент. При використанні болгарки або пили по дереву зріз виходить нечистий, в задирках, які прибираються гратознімач;

• Зовнішній край зрізу потрібно округляти - зробити фаску. (Міжнародні стандарти по нахилу фаски різняться - німці вимагають 15-градусний нахил з товщиною 2 - 3 мм, в Росії відповідно - 45 ° і 1/3. Золотою серединою для вас стане будь-яка величина між цими цифрами);

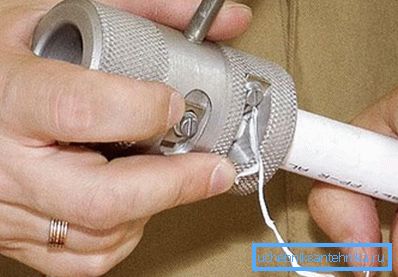

• Сварка металопластикових труб передбачає зняття шейвера верхнього пластикового і внутрішнього алюмінієвого шару. В інших трубах PPR верхній шар у місця пайки теж знімається, тому що внутрішній діаметр холодного фитинга завжди трохи менше зовнішнього діаметра;

• Для гарантованої герметичності з'єднання кінці пластик потрібно очистити, знежирити і висушити;
• На трубу встановлюється обмежувальна муфта, яка визначає глибину входу кінця в гільзу.

Зверніть увагу! Рекомендується використовувати трубопровід і фітинги одного виробника. В іншому випадку можливе неякісне з'єднання.

Увага, йде зварювання!

Машина для зварювання пластикових труб встановлюється на горизонтальну поверхню зручною висоти з вільним до неї підходом з будь-якого боку.

Далі робота ведеться в такій послідовності:

• до включення агрегату встановіть насадки (гільза, Дорн), відповідні діаметру труби і фітинга;
• задайте регулятором необхідну температуру 260 ° (це стандартна величина, і міняти її не варто);
• включите паяльник в мережу і кнопкою на корпусі. Світловий індикатор зеленого кольору показує нагрівальний процес (10 - 15 хвилин), червоний колір позначає, що потрібна температура вже досягнута;

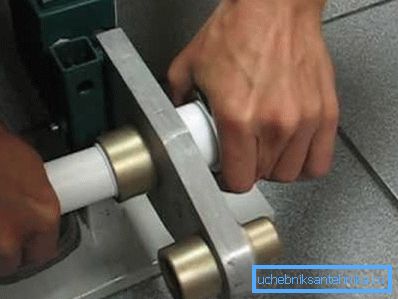

• двома руками одночасно вставляємо трубу в гільзу до позначеного муфтою упору і надягаємо фітінг на Дорн;

• через 5 - 6 секунд знімаємо трубу і фітінг з насадок і з'єднуємо рівним рухом, не обертаючи і не викривляючи, щоб їх осі збігалися;
• подути в трубопровід і переконатися, що прохідність не порушена;
• після роботи вимкнути паяльник і протерти насадки поки вони ще не охололи від залишків пластмаси дрантям або дерев'яною лопаткою.

Зверніть увагу! Зіскрібаючи відходи виробництва з уже охололи тефлоновим насадок, можна подряпати поверхню. Можуть з'явитися задирки, які поставлять питання герметичності під загрозу.

Підведення підсумків

Сварка пластикових труб - досить просте завдання. Для цього лише потрібно в точності слідувати запропонованої інструкції. В такому випадку міцний і довговічний стик гарантований, а трубопровід прослужить не одне десятиліття.

Відео в цій статті навчить азам роботи з пластиковими трубами.
