Такі різні і такі популярні пластикові труби: використання

З початком технічної революції полімери все щільніше займають наш життєвий простір і без них на вже практично не обійтися. Наприклад, пластикові труби для пожежогасіння (з поліпропілену) стоять на сторожі нашої безпеки. Також поліпропілен, полівінілхлорид і поліетилен доставляють воду в наш будинок, служать для відведення каналізаційних стоків і транспортують теплоносій в опалювальних системах. Звичайно, для застосування кожної з них є своя інструкція, що дозволяє орієнтуватися по експлуатаційному тиску, температурних параметрах і місця монтажу.

поліпропілен

Загальні характеристики і номенклатура

Примітка. У технічній документації різні типи матеріалу мають свою скорочену маркування. Так, поліпропілен має абревіатуру PPR (PPRC) або ПП, полівінілхлорид - ПВХ, а поліетилен - ПЕ. Крім того, ПЕ труби можуть бути ПНД або ПВД - поліетилен низького або високого тиску відповідно.

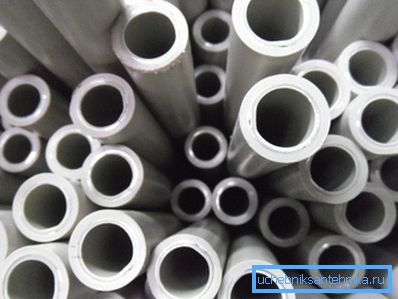

На даний момент застосування пластикових труб дуже сильно потіснила позиції металу на ринку. Для внутрішніх розводок гарячої та холодної води, а також опалення найбільше затребуваний поліпропілен, який має свої модифікації.

При покупці ви можете виявити, що замість абревіатури PPR на трубу нанесені обозначеніяPPH, PP-1, PP-2, PPB або PPRC. Вам слід знати, що PPH і PP-1, це гомопропілен, тобто, перше покоління матеріалів (він гірше). Зараз виробляють сополимер random, так що якщо ви бачите символи PP-2, PPB або PPRC, то можете не сумніватися в якості.

Крім того, на кожній трубі є літери PN, які прив'язані до цифр, що вказує номінальний тиск в барах при температурі води 20? C (всі характеристики PPR відраховують саме від цієї температури).

Так, є модифікації PN10, PN16, PN20 і PN25. Для холодної води використовують PN10 і PN16, а для ГВП та опалення PN20 і PN25.

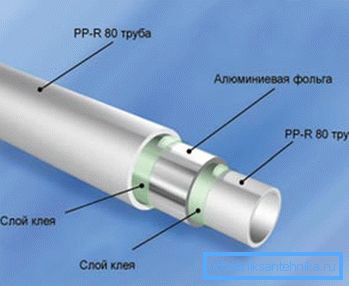

Тут грає роль не тільки товщина стінки, а й армування труби (їх ціна, звичайно, вище), яке здійснюється алюмінієвою фольгою або скловолокном.

• Для холодної води, температура якої ніколи не піднімається вище 20? C, використовують модифікацію PPR PN10. Вона може також короткочасно витримати 45? C, але при тривалому нагріванні від такої температури труба просто деформується.

Робочий тиск становить 1,0МПа (10,2кг / см²). Дана модифікація є в продажу з зовнішнім перетином від 20 мм до 110 мм, довжина - 4000 мм. Разом з діаметром змінюється і товщина стінки, яка може варіювати від 2,3 мм до 10 мм.

• Точно так же для холодної води, температура якої ніколи не піднімається вище 20? C, використовують модифікацію PPR PN1. На відміну від попередньої моделі, це може витримати 60? C, але при тривалому нагріванні все одно виникає деформація. Робочий тиск - 1,6 МПа (16,3 кг / см²).

Дана модифікація є в продажу з зовнішнім перетином від 20 мм до 110 мм, довжина - 4000 мм. Товщина стінки - від 2,8 мм до 15 мм.

• Для гарячої води і опалення застосовують армовану модифікацію PN20. Тут допустима робоча температура 80? C (короткочасно - 110? C). Таку трубу часто називають універсальною, так як роблять ній всю розводку (гаряча / холодна вода і опалення).

Допустимий тиск тут 2,0МПа (20,4кг / см²), Зовнішній діаметр від 20 мм до 110 мм, товщина стінок 3,4 мм до 18,3 мм відповідно, довжина - 4000 мм.

• На високий робочий тиск в системі розрахована армована модифікація PN25. Вона в постійному режимі витримує 2,2МПа (25,49кг / см²) І номінальну температуру 95? C (короткочасно до 150? C). Зовнішній діаметр від 20 мм до 110 мм (зрідка зустрічається 125 мм), товщина стінки від 3,4 мм до 18,3 мм. Такі труби найчастіше застосовують для централізованого опалення, де можливо високий тиск в системі (особливо в багатоповерхових будинках).

Примітка. Армування труб зазвичай закладається в середню частину стінки, але буває і не так. Наприклад, у PN25 - там фольга може виявитися ближче до поверхні і її потрібно зачищати, щоб вона не заважала адгезії при зварюванні з фитингом.

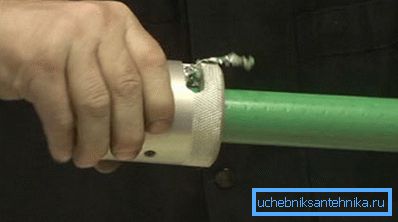

Ножем це робити дуже незручно, тому що доводиться попередньо очищати верхній шар поліпропілену. Для такої мети існує шейвер, процес очищення яким ви бачите на фотографії.

Пристосування для монтажу

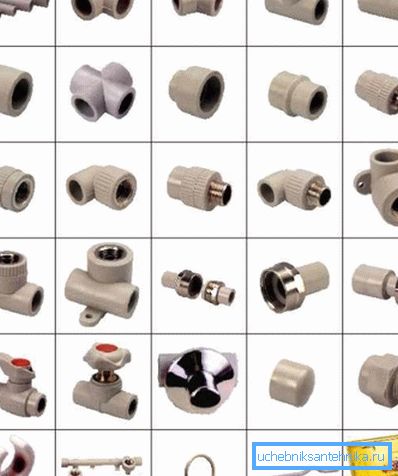

Також є аксесуари для пластикових труб, які забезпечують їх монтаж і функціональність - це фітинги, обведення, крани і, звичайно, електричний паяльник з дюралюмінієвими насадками (можливо тефлонове покриття) різного діаметру.

Так, серед фітингів є, трійники, четверики, муфти, заглушки, кути на 32 ?, 45? і 90 ?, американки і звичайні різьбові фітинги. Крім цих деталей для оптимального укладання при перехрещенні труб існують короткі обвідні патрубки, які врізаються за допомогою муфт, а замість металевих - поліпропіленові кульові крани, термін служби яких не менше, ніж у самих труб - від 50 років і вище.

Примітка. Деякі цікавляться, як викрутити ексцентрик з пластикової труби, якщо його верхня частина відламалася і неможливо провести захоплення ключем або пассатижами. Ситуація ця складна, так що доведеться або використовувати шестигранник, або напилком нарізати шліци і викручувати невеликим ключем.

металлопласт

Основні парамтери

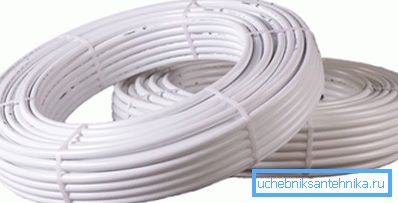

Труби з металлопласта в основному використовуються для розведення холодної води і облаштування контуру теплих водяних підлог, хоча в деяких випадках їх застосовують і для зовнішнього опалення.

• Зовнішній діаметр тут може бути 16 мм, 20 мм, 26 мм, 32 мм, 40 мм і 63 мм, але найбільш затребуваним перетином можна назвати 16-20 мм.
• Металлопласт має дуже низьку теплопровідність (в 1300 разів менше міді), може експлуатуватися при робочому тиску 10 бар і номінальною температурою 0-95? C (короткочасно - 110? C).
• Для найбільш поширеного перетину товщина стінки складає 2-2,25 мм, в той же час шар алюмінієвої фольги матиме товщину 0,2-0,24 мм. На 1 погонний метр при діаметрі 16 мм входить 0,113л, а при 20 мм - 1,201л.
• Коефіцієнт розширення металлопласта незалежно від діаметра 0,2610-4 на? C, а теплопровідності 0,43Вт / м * К.

Труби та фітинги

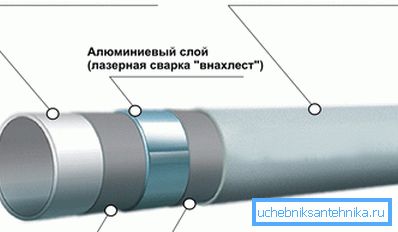

Металопластикова труба складається з трьох шарів, зафіксованих між собою клеєм: всередині знаходиться шар з поліетилену високого тиску (ПВД), потім йде алюмінієва фольга, а зовні шар з поліетилену низького тиску (ПНД). Якщо ви купуєте матеріал для монтажу системи теплої підлоги, то звертайте увагу на фольгу - цей шар повинен бути безшовним, або загорнутим внахлест

Порада! Якщо при очищенні ПНД ви побачите шов, то таку трубу для опалення або гарячої води брати не слід. Крім того, деякі виробники в цілях економії не приклеюють фольгу до ПЕ - це ознака низької якості і такої металлопласт придатний тільки для холодної води.

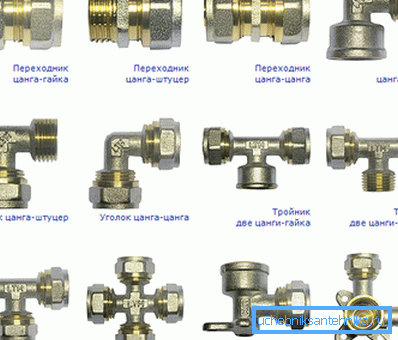

Як і всюди, тут є комплектуючі для пластикових труб - це різні фітинги для з'єднання і розводки, зразки яких ви бачите на зображеннях. Але саме ці сполуки є слабким місцем.

Якщо експлуатаційний ресурс у металопластикових труб становить 10-15 років незалежно від вологості приміщення, то латунні з'єднання такий термін переживають не завжди - лопаються. Особливо небезпечно закладати їх штукатуркою або шпаклівкою - абсолютно все сантехніки в таких випадках краще Металлопласти поліпропілен.

полівінілхлорид

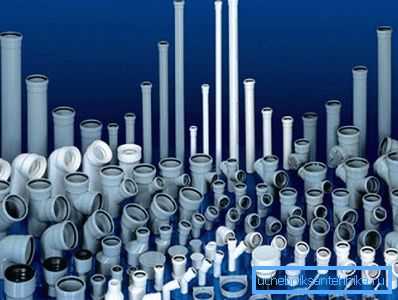

Для монтажу каналізації і повітропроводів (вентиляції) використовують безнапірні ПВХ труби діаметром 32 мм, 50 мм і 100 мм, довжина яких може бути 250 мм, 350 мм, 500 мм, 750 мм, 1000 мм і 2000 мм.

Для зовнішньої каналізації застосовують більший перетин - 150 мм, 200 мм, 250 мм і 300 мм, а крім цього, для піщаних і артезіанських свердловин роблять обсадні труби, що забезпечують утримання грунту від обвалів.

Стиковка каналізаційних труб здійснюється за рахунок фітингів, які випускаються в наступних формах: муфта, кут (32?, 45 ?, 90?), Заглушки, ревізії, трійники, четверики, редукції з ПВХ або гуми (для переходу з одного діаметра на інший) . Також існують складні фітинги, які можуть включати в себе кілька варіантів. Для з'єднання обсадних труб можуть застосовуватися ніпельні муфти або просто зовнішня і внутрішня різьба на їх кінцях.

Примітка. Слід зазначити, що ремонт пластикових труб своїми руками зробити набагато легше, ніж при роботі з металом. Це теж є однією з причин вибору пластика.

висновок

Незважаючи на загальне знайомство, яке ви вже отримали після прочитання даного матеріалу, пластикові труби можуть мати деякі нюанси в параметрах - це залежить від виробника. Тому, при покупці завжди консультуйтеся з продавцем або уважно дивіться документацію. Як доповнення до наведених рекомендацій ми пропонуємо вам відео в цій статті, яке ближче познайомить вас з цією темою.
