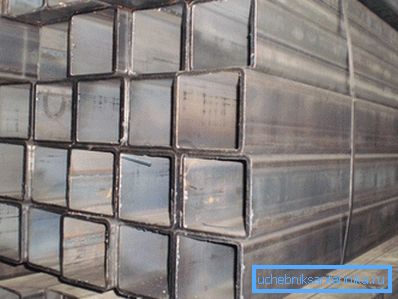

Труба 160 на 160: детальний огляд і сфера застосування

Профільні труби сильно відрізняються від своїх «круглих побратимів». Прямокутна, квадратна або овальна форма унеможливлює їх використання в якості, наприклад, водопроводу або каналізаційного трубопроводу, але відкриває масу інших можливостей. Зокрема, плоскі грані дозволяють використовувати їх для спорудження каркасів під різні споруди.

Нормативні вимоги до профільної трубі

Навіть якщо трубопровід використовуватиметься в господарських цілях, а всі роботи будуть виконуватися своїми руками, не зайвим буде ознайомитися з нормативами.

Можна виділити відразу кілька таких документів, що мають відношення до характеристик, правилам маркування, процесу виробництва і зберігання квадратного трубопроводу:

• ГОСТ 8639-68 - в документі наведено сортамент на квадратний трубопровід, вказані правила маркування і основні вимоги до геометричних розмірів;
• ГОСТ 8639-82 - містить ті ж дані з невеликими поправками;

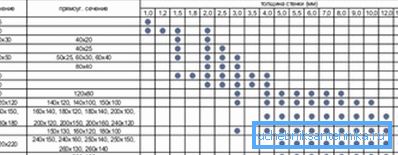

• ГОСТ 30245-2003 - останній нормативний документ, який об'єднав в собі дані не тільки по трубопроводу з квадратним, а й з прямокутним перетином. Крім того, в сортаменті з'явилися деякі нові типорозміри, яких не було в документах минулих років. Крім геометричних характеристик в сортаменті вказано і вага трубопроводу, наприклад, вага профільної труби 160х160х6 становить 28,29 кг / пог. м.

Вимоги до геометричних характеристик

Профільний трубопровід досить часто використовується в якості несучих конструкцій, тому дотримання геометрії перетину по всій довжині грає особливо важливу роль.

Відповідно і вимоги висуваються досить жорсткі:

• кут між стінками трубопроводу повинен бути рівний 90 ?. Максимальна похибка становить 1,5 ?;

Зверніть увагу! Якщо перетин трубопроводу буде сильно відрізнятися від квадратного, воно буде гірше протистояти деформації скручування. Це може позначитися на міцності конструкції в цілому.

• допускається кривизна поверхні трубопроводу становить 1 мм / 1м довжини, виходячи з цього обмеження розраховується загальне допустиме викривлення на всю довжину;
• допустиме скручування розраховується за формулою 2 мм + 0,5 мм • L, де L - довжина всієї труби;
• крім цього, контролюється перпендикулярність різу. Тобто довжини по всіх гранях повинні бути однаковою (допускається відхилення по довжині до +60 мм для трубопроводів мірної і кратної довжини);
• товщина стінок повинна відповідати листу з якого труба була створена. Цей параметр сильно впливає на вагу, так, вага труби 160х160х6 становить 28,29 кг / пог. м, але при збільшенні товщини всього на 1 мм цей показник зростає вже до 32,31 кг / пог. м.

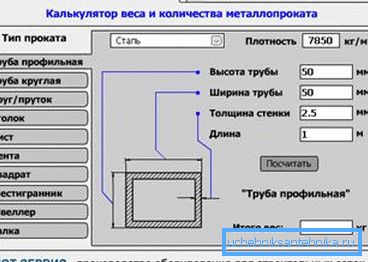

Зверніть увагу! Більш точно вага трубопроводу можна визначити за допомогою спеціальних онлайн-калькуляторів. Так можна врахувати не тільки геометрію перетину, але і матеріал, з якого труба виготовлена.

Особлива увага приділяється радіусів заокруглення. У нормативі йдеться, що радіус закруглення не повинен перевищувати подвійної товщини металу.

Звичайно, і в цьому питанні є певний допуск, діапазон допустимих значень радіусів заокруглень залежить від товщини стінки:

• при товщині менше 6,0 мм значення радіуса заокруглення має перебувати в межах від 1,6 до 2,4 товщини металу;
• при товщині 6,0 - 10,0 мм, радіус не повинен виходити за межі 2,0 - 3,0 товщини стінки;
• якщо ж товщина перевищує 10 мм, то значення радіуса може перебувати в межах 2,4 - 3,6 товщини металу.

Що стосується висоти перетину, то якщо вона не перевищує 100 мм, допуск дорівнює ± 0,8%. У разі ж якщо розмір профілю понад 100 мм, похибка не повинна перевищувати ± 1% (мінімальне значення ± 0,5 мм).

технологічні вимоги

Крім точного дотримання геометричних розмірів, профільний трубопровід повинен відповідати ще кільком критеріям. Обов'язково перевіряються такі показники як якість різу, місце положення зварного шва і його міцність.

Зверніть увагу! Що стосується якості різу, то тут мається на увазі наявність задирок. Щоб замовнику не довелося прибирати їх своїми руками, їх видаляють ще на заводі.

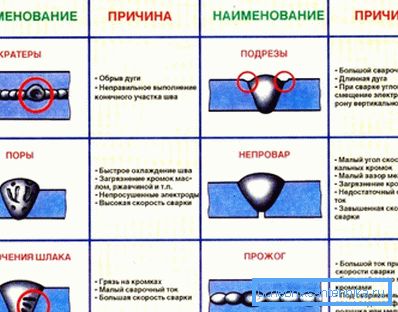

Особливо ретельно контролюється зварений шов, адже теоретично це найнебезпечніше місце в трубопроводі. У разі непровару, недотримання технології зварювання труба може просто луснути під навантаженням.

Щоб цього не сталося необхідно дотримуватися такі правила:

• зварений шов повинен розташовуватися на відстані від ребра трубопроводу. Мінімальна відстань дорівнює 4-х кратної товщині металу;
• допускається наявність непровару (тобто місця, де краю шва не зійшлися). Всього на 1 м довжини допускається до 50 мм непровару, але максимальна довжина одного такого ділянки обмежена 20 мм;

• міцність шва на розрив повинна складати 95% від міцності металу, з якого труба виготовлена. Ціна помилки може бути занадто висока;
• для того, щоб зварений шов не заважало монтажу, з нього знімається грат (тільки зовні). Якщо товщина стінки не перевищує 4 мм, то шов не повинен підніматися над металом більше ніж на 0,5 мм, при товщині більше 4 мм, допустиме піднесення збільшується до 1,0 мм.

Також на етапі приймання проводиться чисто візуальне обстеження поверхні металу. Небажано, щоб на металі були глибокі зарубки, товстий шар окалини або іржі. Ці явища допускаються, але вони не повинні позначитися на товщині при очищенні трубопроводу. Більш детальна інструкція по контролю якості знаходиться в самому нормативі.

Вибір матеріалу для профільної труби

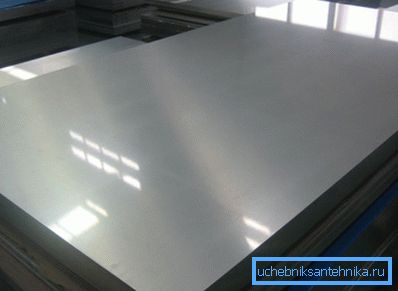

Вихідним матеріалом для квадратної труби служить листовий прокат, це основна вимога ГОСТ 30245-2003.

Що ж стосується матеріалу, то вибір стоїть між різними марками сталей, найчастіше використовуються:

• будівельні стали;
• низьколегованісталі;
• вуглецеві;
• загального призначення.

Головним критерієм при виборі матеріалу служать умови експлуатації труби.

Приклади використання квадратної труби

Завдяки високій міцності профільні труби склали гідну конкуренцію звичним швелерів і двотаврів. Цьому сприяє і невисока вага такого трубопроводу, так вага профільної труби 160х160х5 становить 23,83 кг / пог. м.

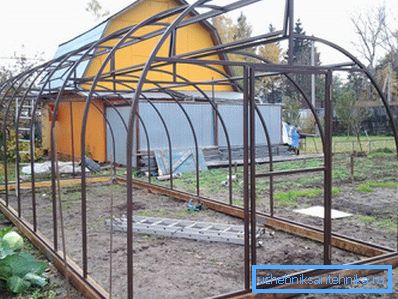

Найчастіше профільний прокат використовується як каркас під легкі споруди, наприклад, ангари, теплиці, кошари і т. Д. Дрібні типорозміри можуть успішно застосовуватися для спорудження елегантних і міцних навісів, козирків, огорож на дачних ділянках.

Більші розміри широко використовуються в ПГС. Наприклад, квадратна труба великого перерізу може виступати в ролі незнімної опалубки. За рахунок цього досягається економія часу на будівництві звичайної дерев'яної опалубки і підвищується міцність споруди.

Підведення підсумків

Профільні труби - досить популярний будівельний матеріал. Завдяки високим показниками міцності вони можуть ефективно використовуватися не тільки в приватному будівництві, але і в ПГС (див.також статтю Пруба ПЕ - особливості матеріалу і різні варіанти монтажу).

Інформація в статті допоможе скласти загальне враження про квадратних трубах і визначитися з вибором типорозміру.

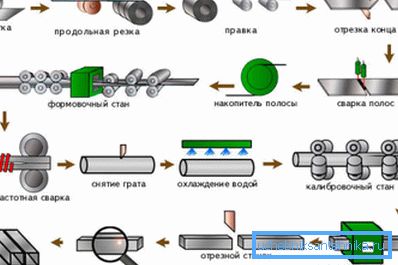

На відео в цій статті показані основні етапи виробництва квадратного трубопроводу.
