Труба 40х40: як вибрати заготовки для міцної

Однією з різновидів профільованих труб є квадратна труба 40х40. Залежно від призначення і сфери застосування ці вироби мають різні технічні характеристики, зокрема, товщину і вагу. Інструкція, наведена в статті, допоможе початківцям майстрам, які хочуть своїми руками виготовити ту чи іншу металоконструкцію, підібрати необхідну саме їм модель з усього наявного асортименту.

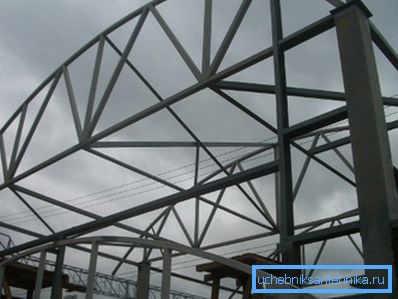

Квадратні профільовані труби незамінні для облаштування каркаса

Технічні характеристики

Загальний опис

Труба 40-40: 2-міліметрової і більшої товщини, на відміну від круглих різновидів цих виробів, не застосовується для облаштування водопроводів, опалювальних систем і тому подібних інженерних мереж.

Фото профільованих труб перетином 40х40 мм

Основна сфера її використання - монтаж металоконструкцій, а також використання в якості основного опорного елемента при зведенні різних будівель.

Профільоване виріб має такі конструктивні особливості, що відрізняють його від круглих труб і повнотілої металопрокату:

  • внутрішнє порожній простір;
  • ребра жорсткості.

Завдяки цьому труба 40-40 4 і 5-міліметрової товщини володіє наступними незаперечними перевагами:

  1. Високою опірністю на вигин.
  2. Доброю стійкістю.
  3. Невеликою масою (наприклад, вага 1 метра труби 40х40х2 в кілька разів менше, ніж маса аналогічної за розміром полнотелой деталі).

За рахунок перерахованих вище якостей можна значно знизити металоємність конструкцій, які не зменшуючи міцності. Це дає можливість зводити більш складні і високі будівлі на менш потужному фундаменті.

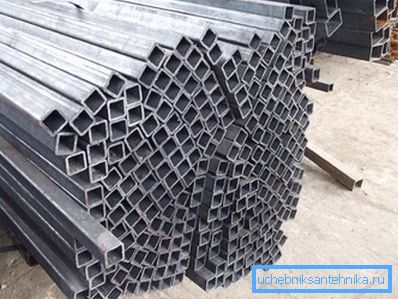

Поєднання низької вартості і відмінних характеристик зробили дуже популярним

Зверніть увагу! За рахунок того, що для виготовлення профільної труби використовується менша кількість вихідного матеріалу, ціна готового виробу також нижче аналогічних повнотілих деталей.

В якості сировини зазвичай застосовується сталь різних марок, яка відрізняється за показниками міцності.

Труба 40-40 3-5 міліметрової товщини виготовляється за такими технологіями:

  • шляхом прокатки гарячих заготовок через прокатний стан;
  • способом штампування листової сталі і подальшого зварювання поздовжнього шва.

вагові параметри

Для того щоб правильно розрахувати міцність і інші необхідні інженерні параметри майбутньої металоконструкції, необхідно точно знати масу окремих її елементів.

Адже вага 1 метра труби 40х40х3 мм може істотно відрізнятися від аналогічного параметра у вироби з більш товстої або більш тонкою стінкою, що вимагає внесення змін до підготовлюваний архітектурний проект.

Від товщини стінок залежить вага і міцність деталі

наприклад:

  • Вага виробу 40х40х1 - 1,21 кг (один погонний метр);
  • вага труби 40х40х2 - 2,33 кг;
  • вага труби 40х40х3 - 3,36 кг;
  • вага труби 40х40х4 - 4,3 кг;
  • маса деталі 40х40х5 - 5,16 кг;
  • вага деталі 40х40х6 - 5,92 кг.

Зверніть увагу! Довжина виробів не регламентується будь-якими будівельними нормами і залежить від виробника. Більшість заводів-виготовлювачів пропонує послугу з різання профільних труб на відрізки потрібної довжини, що полегшує їх перевезення, складування та монтаж.

Державні стандарти та технічні умови

Характеристики та споживчі властивості профільних труб чітко регламентовані державними стандартами і технічними умовами, закріпленими відповідними документами, які зобов'язані дотримуватися всі виробники.

Наприклад, вага труби 40-40-2, виготовлений виробничим об'єднанням «Северсталь» і маса вироби, випущеного Самарським металургійним комбінатом, не повинен відрізнятися.

Це дозволяє кінцевому споживачеві комбінувати ті чи інші вироби в одній металоконструкції без додаткового контролю і перевірки характеристик кожного з них.

Дізнатися ті чи інші параметри можна вивчивши наступні нормативи:

  • ТУ 14-2Р-328-97 - для сталевих гнутих профільних труб з електрозварні швом;
  • ТУ 14-157-95-2007 - для сталевих оцинкованих профільних труб квадратного і прямокутного перетину, виготовлених із застосуванням електрозварювання;
  • ТУ 14-105-737-2004 - для профільних електрозварювальних труб з вуглецевої або низьколегованої сталі, які застосовуються в різних галузях промисловості і меблевому виробництві.

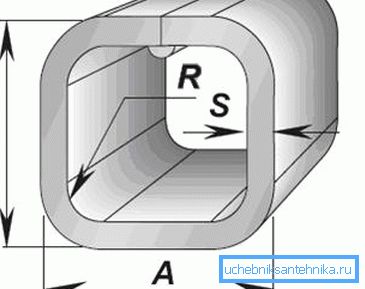

Всі параметри виробу регулюються ГОСТ і ТУ

Відмінності між трубами по ГОСТ і ТУ

Стандартна профільна квадратна труба перетином 40х40 мм, незалежно від товщини стінок, виготовляється зі звичайної сталі. Розрізняються лише методи так званого розкислення.

виділяється:

  • полуспокойная сталь;
  • спокійна сталь;
  • кипляча сталь.

Ці параметри сировини регулюються ГОСТ 380 і 1050.

Основні сфери застосування труби, відповідної Державним Стандартам:

  • виробництво металоконструкцій різної складності;
  • виготовлення каркасів для м'якої та інших видів меблів;
  • в інших галузях машинобудування та важкої промисловості.

На відміну від наведених вище виробів, профільована труба, випущена по ТУ, приблизно на 10% важче. Товщина стінок буває від 5 до 8 мм. Найчастіше це мірні вироби (довжиною в 12 метрів), однак, як і в попередньому випадку, допускається їх порізка в процесі виробництва на відрізки необхідної довжини. Основна відмінність - більш низька вартість.

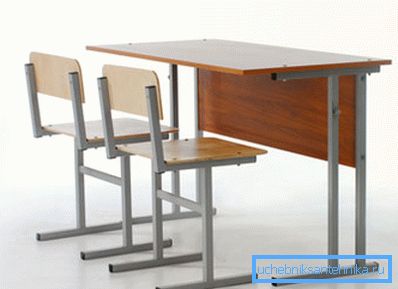

Квадратна труба відмінно підходить для виготовлення меблів

Цей вид деталей найчастіше використовується для:

  • виготовлення меблів;
  • виробництва різних декоративних елементів, використовуваних для оформлення інтер'єрів приміщень;
  • в сільському господарстві і деяких галузях промисловості.

Самостійне виготовлення металоконструкцій

Переваги металевих каркасів при будівництві

Металокаркаси, вироблені із сталевого профільованого труби 40-40 мм, мають безліч переваг:

  1. невисока ціна. Як відомо, вартість тієї чи іншої конструкції багато в чому залежить від використовуваних матеріалів і застосовуваних будівельних технологій. Кошторис на будівництво будинку по каркасної технології буде в кілька разів менше, ніж аналогічний розрахунок для будівлі, що зводиться класичним способом.

Зверніть увагу! Житло, зроблене на дерев'яному каркасі, буде ще дешевше, але в цьому випадку страждає міцність і довговічність.

  1. Висока швидкість монтажу. Використовуючи профільну трубу можна майже в два рази скоротити термін, протягом якого буде побудований будинок.
  2. При будівництві будівлі або споруди по каркасної технології з застосуванням профільної труби відсутня необхідність в проведенні «мокрих» будівельних процесів (за винятком закладки підстави). Це знижує трудомісткість і скорочує час монтажу.
  3. Каркасний будинок, зроблений з профільної труби, абсолютно не дає усадки. Тому можна приступати до його декоративній обробці безпосередньо після закінчення робіт зі зведення «коробки».
Надійний каркас для будинку або гаража можна побудувати і самому

Етапи та особливості проведення робіт

Весь процес монтажу металоконструкцій з квадратних труб можна звести до трьох основних операцій:

  1. Від металевої труби відміряється відрізок необхідної довжини і відрізається. Для цього можна використовувати газовий різак або болгарку (залежить від товщини стінок придбаних деталей).
  2. При необхідності проводиться гнучка труб. Це потрібно для додання їм необхідної радіусу. Інструментом тут служить ручний або автоматичний трубогиб для гнуття труб. Можна звернутися до сантехніку з ЖЕКу або в спеціальну майстерню, де вам зігнутий труби на спеціальному обладнанні, не порушивши цілісності їх внутрішньої структури.
  3. Утворені деталі необхідно зварити в єдину конструкцію. Слідкуйте, щоб готовий виріб чітко відповідало зробленому раніше кресленням.

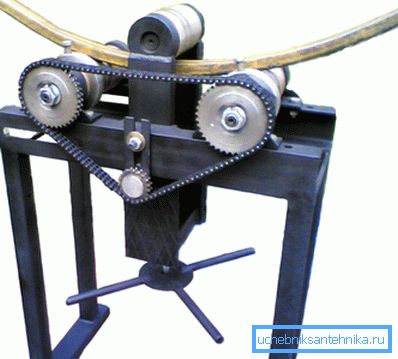

Для гнучкі деталей потрібно використовувати спеціальний пристрій

висновок

Квадратні профільовані труби - відмінний матеріал для будівництва, що має безліч переваг. Однак, щоб готовий виріб було міцним і довговічним, потрібно правильно підібрати переріз і товщину стінок, а також розрахувати міцність з урахуванням ваги труб. В іншому випадку можливе руйнування будівлі.

Більш докладно про зведення будівель за каркасною технологією з використанням профільованих металоконструкцій можна дізнатися з відео в цій статті.
