Труба 60 на 60 квадратна профільна: технічні параметри і

Асортимент профільних виробів може бути досить широкий, зокрема сюди відносять трикутник, ромб, усічені кола і багато іншого, але найпоширенішими профілями є квадрати і прямокутники. Квадратна труба 60х60, є лише окремим випадком профільного вироби, вона являє собою замкнутий контур з розмірами сторін по 60 мм.

Важливо: якщо прорахувати процентне співвідношення по областям використання, то квадратна труба 60 60 найбільше затребувана в будівельній індустрії, на її частку припадає близько 70%. Левову частку решти тридцяти відсотків належить машинобудуванню і лише невелика частина припадає на інші галузі промисловості.

У чому переваги форми

• Квадрат сам по собі має два природних паралельних ребра жорсткості, в зв'язку з чим конструкція відрізняється завидною стійкістю. Як це не дивно прозвучить, цілісний монолітний прокат квадратної форми має набагато менші характеристики стійкості. Плюс моноліт, природно, буде незрівнянно більше важити, ніж допустимо труба 60х60х5.
• Якщо не брати до уваги нержавіючі або леговані марки сталей, то всі інші конструкції з такою формою, в обов'язковому порядку, обробляються спеціальними складами, які захищають від корозії.

• Квадратна форма конструкцій значно полегшує монтаж подібних виробів на паралельно-перпендикулярних підставах. Крім того, подальша облицювання, наприклад, гіпсокартоном, не складає особливої ​​складності.
• Як відомо сама по собі конструкція, припустимо труба 60 60 3 або труба 60 60 2 пустотіла. У будівництві та машинобудуванні це дає прекрасну можливість прокладки всередині вироби різного роду прихованої проводки або комунікацій.
• Також важливим плюсом можна вважати те, що квадратна форма легко складується і пакується в компактні, правильні штабелі. Це значно спрощує зберігання і транспортування товару.

Характеристики та секрети виготовлення

Власне якщо говорити про характеристики конструкцій даної форми, то частина з них вже закладена в маркуванні. Перші дві цифри характеризують розмірність сторін в міліметрах, останнє значення вказує на товщину стінок.

Але крім цього, ціна товару безпосередньо залежить від маси. Бази відпускають за вагою, плюс при розрахунку навантаження на підставу важливо знати який, наприклад, вага 1 метра труби 60х60х4.

дані ваги

У всіх довідкових матеріалах прийнято вносити розрахункову масу вироби довжиною в 1 метр, іншими словами вага 1 погонного метра. Дана величина безпосередньо залежить від двох основних характеристик, головна з яких це товщина стінки конструкції, яка вказується в маркуванні останньою цифрою.

Друга величина береться виключно з таблиць і характеризує щільність металу, з якого виготовлений товар. Припустимо, середнє значення щільності стали розраховується виходячи з 7850кг / м ?.

Своїми руками дані розрахунки виконати можна, але значення буде приблизними. Для обчислень вам знадобиться зробити розгортку перетину конструкції і далі розраховувати як вага металевого листа. Квадратура листа множиться на табличне значення щільності і на товщину матеріалу.

Важливо: будь-яка партія товару, крім сертифікату якості, повинна мати паспорт. Інструкція вимагає, щоб в кожному документі на товар, в обов'язковому порядку вказувався вага погонного метра даного, конкретного матеріалу.

Якщо ви тільки збираєтеся купувати і вам необхідно знати, скільки важить квадратна труба 60х60, то ці дані можна знайти у відповідних таблицях. За еталон береться сортамент квадратних труб певного розміру зазначений у відповідному ГОСТі.

Товщина стінок виробів з перетином 60х60 може коливатися в межах 1 - 8 мм. Вказати всі дані в статті не реально, для прикладу ми наводимо лише вага декількох поширених розмірів.

Як ви помітили, в цій таблиці ми вказали вага для конкретної марки стали, це досить важливо, так як допустимо вага труби 60 60 3, для нержавійки або кольорових металів вже буде значно відрізнятися. Дані про те, скільки метрів знаходиться в 1 тонні, також даються не випадково. Справа в тому, що металобази і інші торгові організації відпускають товар за вагою, маючи ці дані легше прорахувати, скільки кілограм товару вам необхідно.

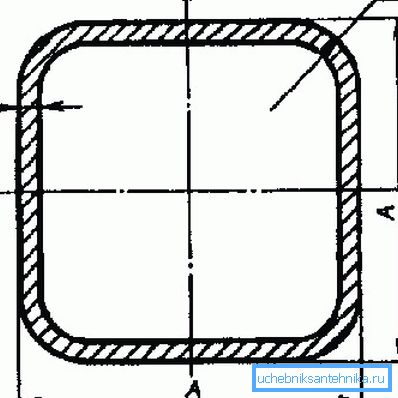

Також слід врахувати, що квадратне розтин не завжди буває чітко квадратним, тому в різних ГОСТах конструкції з однаковою товщиною стінки і розмірами ребер можуть мати різну масу. Це викликано тим, що кути можуть бути гострими або закругленими. Для товару з закругленими кутами найчастіше в маркуванні вказується ще й радіус заокруглення.

Важливо: будьте уважні, в сортаменті матеріалу згідно ГОСТ вказується еталонне значення маси для даної марки стали і конкретного перетину. У цих же документах завжди вказується можлива величина відхилення, як правило, ця величина коливається в межах 10 - 12%.

Безумовно, більш сучасним і найшвидшим методом розрахунків зараз є онлайн калькулятор. Такі програми складені з таким розрахунком, щоб ними міг користуватися навіть людина далека від тонкощів інтернету.

Там потрібно просто внести вихідні дані і через мить вам буде виданий точний результат із зазначенням похибок і допусків.

Кілька слів про виробництво

Квадратна труба 60 60, може виготовлятися різними способами. Вибір методу виробництва залежить від складу і марки використовуваного металу. Також велике значення має те, які кінцеві характеристики потрібно отримати.

Виробництво ділиться на два великих напрямки, це виготовлення суцільнокатаних виробів і гнуті зварні конструкції. Кожне з цих напрямків, в свою чергу, підрозділяється на кілька ніш.

Суцільнокатані вироби робляться за допомогою двох різних технологій. Це технологія гарячої прокатки і виробництво Холоднотянуті способом. Обидва напрямки видають високоякісний товар.

Але гаряча прокатка призначена більше для випуску товстостінних конструкцій середнього та великого діаметру. Холоднотянуті труби відрізняються тонкою стінкою і відповідно не високою масою.

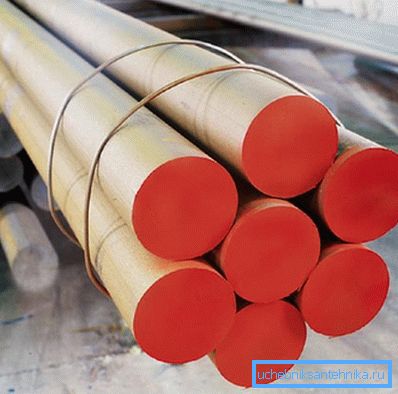

Гаряча прокатка відома вже досить давно. Процес це витратний і енергоємний. Спочатку, в спеціальних газових або індукційних печах, вже сформована металева заготовка розігрівається до температури понад 1200 ° С.

Після чого, в кілька етапів, шляхом багаторазового прокатки вона формується. Внутрішня порожнина робиться спеціальним пристосуванням званим оправкой.

В кінцевому підсумку отриманий профіль повільно остигає і далі надходить на передпродажну підготовку, там видаляються дрібні дефекти конструкції. Перед відпусткою, товар проходить через ВТК, де заповнюються всі документи.

Суцільнотягнені труби виробляються за спеціальною технологією шляхом витягування, формування цілісного металевого листа. При холодному обтисненні металу, внутрішня структура його змінюється, і він втрачає еластичність. Для відновлення еластичності, після формування, метал нагрівають і дають повільно охолонути, дана процедура називається відпусткою.

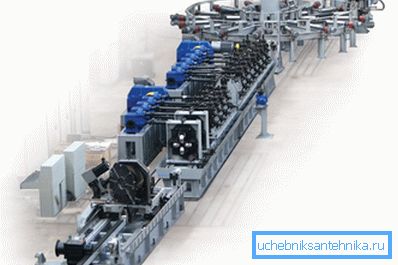

Що ж стосується зварних конструкцій, то вони можуть зварюватись електрозварюванням або в індукційних печах. Попередньо каркас труби згинається на спеціальних лініях. Дане виробництво менш витратне, ціна зварних конструкцій значно нижче, ніж у суцільнокатаних, тому вони, набагато ширше використовуються в промисловості.

На відео в цій статті показані тонкощі технології.

висновок

Даний профіль широко використовується у всіх галузях промисловості. Не варто також забувати, що будь-яка продукція подібного класу повинна бути сертифікована. Якщо у виробах з чорного металу сертифікат може видаватися на партію, то у випадку з кольоровими металами і легованими марками стали сертифікат повинен бути у кожного виробу (див.також статтю Профільна труба 60 на 60: розкриваємо всі особливості).
