Труба для буржуйки - як самостійно зробити димохід

Незважаючи на те, що на дворі вже 21 століття, і нас оточують сучасні технології, печі-буржуйки не тільки залишаються актуальними, але і є одним з найбільш популярних видів опалення дачних будинків. Це пов'язано в першу чергу з їх компактністю - таку піч можна перенести з місця на місце і розтопити в будь-якому куточку будинку.

Однак, її ефективність і безпеку в багато залежать від димоходу, до якого вона підключається, тому далі ми докладно розглянемо, як зробити трубу для буржуйки самостійно, щоб піч функціонувала як годиться.

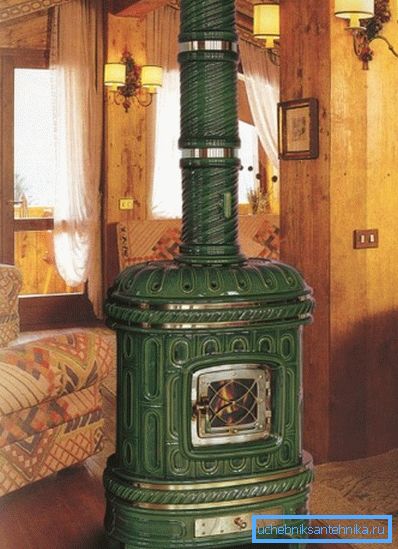

Буржуйка з димоходом

особливості димоходу

Перш ніж перейти до виготовлення труби, слід ознайомитися з особливостями димоходу буржуйки, який брав пряму участь в розігріві всієї конструкції і, як наслідок, обігріві приміщення (читайте також статтю Труби ВЧШГ - особливості та застосування).

Отже, він складається з двох частин:

  • Теплообмінної - розташовується всередині печі
  • Газовідвідної - являє собою трубу, яка підключається до газовідвідного каналу.

Тепер детальніше ознайомимося з пристроєм кожного з цих елементів.

Теплообменная частина

Найбільш вдосконаленої і пожаробезопасной вважається коленная конструкція теплообмінника. Правда, розташування теплообмінних елементів в корпусі і їх форма залежать від виду буржуйки і конструкції димоходу. Всі існуючі види буржуйок можна умовно поділити на два типи:

Витягнуті по горизонталі Відпрацьовані гази потрапляють в відділ теплообмінника (димову камеру) через бічний отвір в стінці печі, і тільки після цього по трубі виводяться за межі приміщення. Така схема дозволяє збільшити ККД печі.
Витягнуті по вертикалі Мають більш складною конструкцією теплообмінника. У них поряд з колінними, є ще і спіральні канали. Це дозволяє затримати дим всередині конструкції і тим самим продовжити час обігріву.

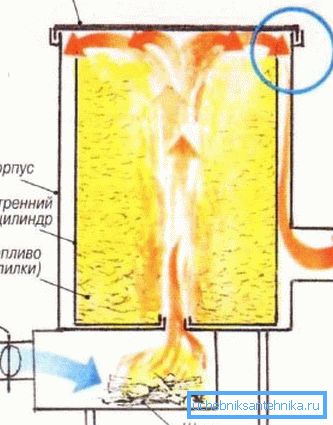

Схема руху диму в вертикальної буржуйки

газовідвідними частина

Що стосується газовідвідної труби, яку найчастіше і розуміють під словом «димохід», то вона може підключатися або після заслінки, здатної перекривати вихід газів, або безпосередньо до димовідвідної каналу.

В результаті всього вищесказаного можна зробити висновок, що виходять гази потрапляють в трубу, вже втративши частину свого тепла. Однак, це не означає, що димохід залишається холодним, що необхідно враховувати при виборі матеріалу для нього.

Схема влаштування димаря

Порядок виготовлення і монтажу конструкції

матеріали

Як вже говорилося вище, буржуйка - це мобільна піч, відповідно, труба для грубки буржуйки теж повинна бути легкою і, по можливості, розбірний. Тому варіант цегляної труби розглядати не будемо.

Як варіант можна розглянути димохід з азбестоцементних труб, проте, він має деякі недоліки:

  • Температурний поріг азбестоцементу становить 300 градусів за Цельсієм;
  • В результаті шорсткості стінок, на них швидко налипає сажа.
  • Пожежонебезпека - випливає з попереднього пункту, так як сажа рано чи пізно загориться, а азбестоцемент таку температуру витримати не зможе.
  • В результаті реакції з соляною кислотою, яка міститься в окислах, азбест поступово руйнується.
  • Матеріал має властивість вбирати конденсат, який згодом передається на дах і стіни. В результаті це призводить до появи плям і неприємного запаху.

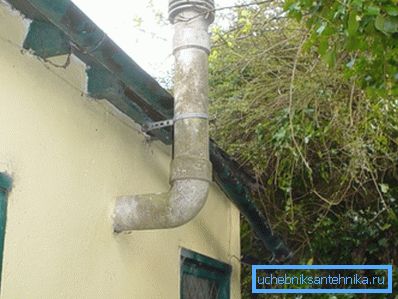

На фото - асбестоцементний димохід

Набагато більш оптимальним варіантом є димохід з металевої труби, який не складно зробити самостійно. Діаметр труби для буржуйки вибирається відповідно до діаметра застосованого газовідвідного патрубка.

Зверніть увагу! Труба повинна вдягатися на димовідвідний патрубок буржуйки, а не завантажувати в нього. В іншому випадку дим буде проникати в приміщення.

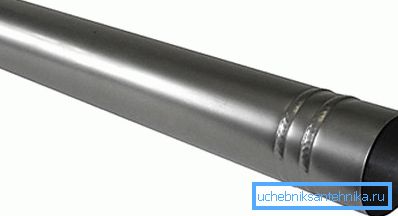

Сталева труба для димоходу

Металева конструкція досить легко робиться, крім того, ціна матеріалів цілком доступна. Однак, слід мати на увазі, що якісний димохід повинен бути виконаний з легованої сталі.

Якщо димохід виконується для буржуйки, розташованої на вулиці, наприклад, в альтанці або на терасі, то для цих цілей використовується рівна труба, яка потрібна для того, щоб дим не клубочився біля плити і не заважав відпочинку. Якщо ж буржуйка розташована в будинку, то труба являє собою колінну систему.

Для виконання такого димоходу знадобляться наступні матеріали:

  • Коліно діаметром 100 мм і довжиною 1200 мм;
  • Два коліна діаметром 160 мм і довжиною 1200 мм;
  • Три коліна, призначених для стику, розміром 160 * 100 мм;
  • Трійник діаметром 160 мм з заглушкою;
  • Грибок діаметром 200 мм.

Крім того, в залежності від приміщення, можуть знадобитися:

  • Прохідний стакан;
  • теплоізоляція;
  • Протіволівневий козирок і деякі інші матеріали.

Порада! З металевої труби можна зробити не тільки димохід, а й саму піч. Звичайно, виконана буржуйка з труби своїми руками буде виглядати не так естетично, як фірмові печі, але за то зі своїм завданням буде справлятися добре.

Приклад - горизонтальна буржуйка з труби

збірка димоходу

Висновок димоходу на вулицю може бути виконаний двома способами:

  • Через вікно (кватирку) або отвір в стіні - підходить для тих випадків, коли піч встановлюється тимчасово.
  • Через горище і дах - найбільш оптимальний варіант, якщо піч завжди стоїть в одному місці.

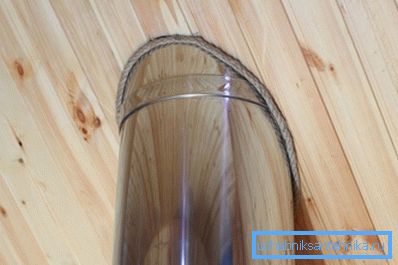

Висновок димоходу через стелю

Інструкція по монтажу конструкції виглядає наступним чином:

  • В першу чергу треба вирізати в стельової плиті отвір потрібного діаметру.
  • По краях отвору необхідно прибрати теплоізоляційний матеріал.
  • Потім в отвір вставляється прохідний стакан.
  • Далі через прохідний стакан пропускається коліно і стикується з зовнішнім димарем, який виводить дим через дах на вулицю. Відповідно, в покрівельний матеріал також потрібно зробити отвір.
  • Після установки зовнішнього димоходу, його необхідно теплоізолювати мінеральною ватою і покрити бітумом.
  • На завершення роботи, на димохідну трубу, розташовану на вулиці, надівається іскрогасник або грибок, який захищає систему від дрібного сміття, живності і опадів. У той же час він захищає і покрівлю від вилітають іскор.

Ось, мабуть, і всі основні моменти монтажу димохідної системи. При її складанні обов'язково потрібно дотримуватися такого правила - кожне верхнє коліно має вдягатися на нижню, як показано на схемі.

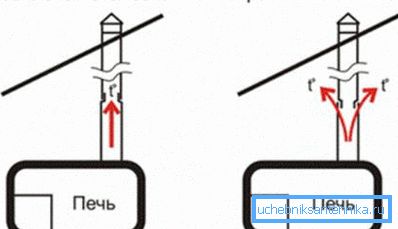

Схема стикування колін

Догляд за димарем

Для забезпечення ефективної і справної роботи буржуйки, необхідно стежити за станом димоходу, і виконувати наступні заходи:

  • Раз на рік треба здійснювати огляд труби на предмет наявності тріщин, іржі та інших дефектів, які можуть викликати проникнення диму в приміщення.
  • Раз на рік трубу необхідно чистити. Зробити це зовсім не складно - треба просто спалити в печі спеціальні хімічні склади, після чого труба очиститься.

Дотримуючись цих нехитрих правил, можна істотно продовжити термін експлуатації димохідної труби.

висновок

Забезпечити безпечний і надійне відведення диму з буржуйки на вулицю може навіть не професіонал. Найголовніше - не порушувати певні норми і вимоги, які ми розглянули вище, а також підібрати відповідний матеріал для димоходу (див.також статтю Труба БНТ - тонкощі використання).

Так як сама по собі конструкція досить проста, зібрати її не складе труднощів.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
